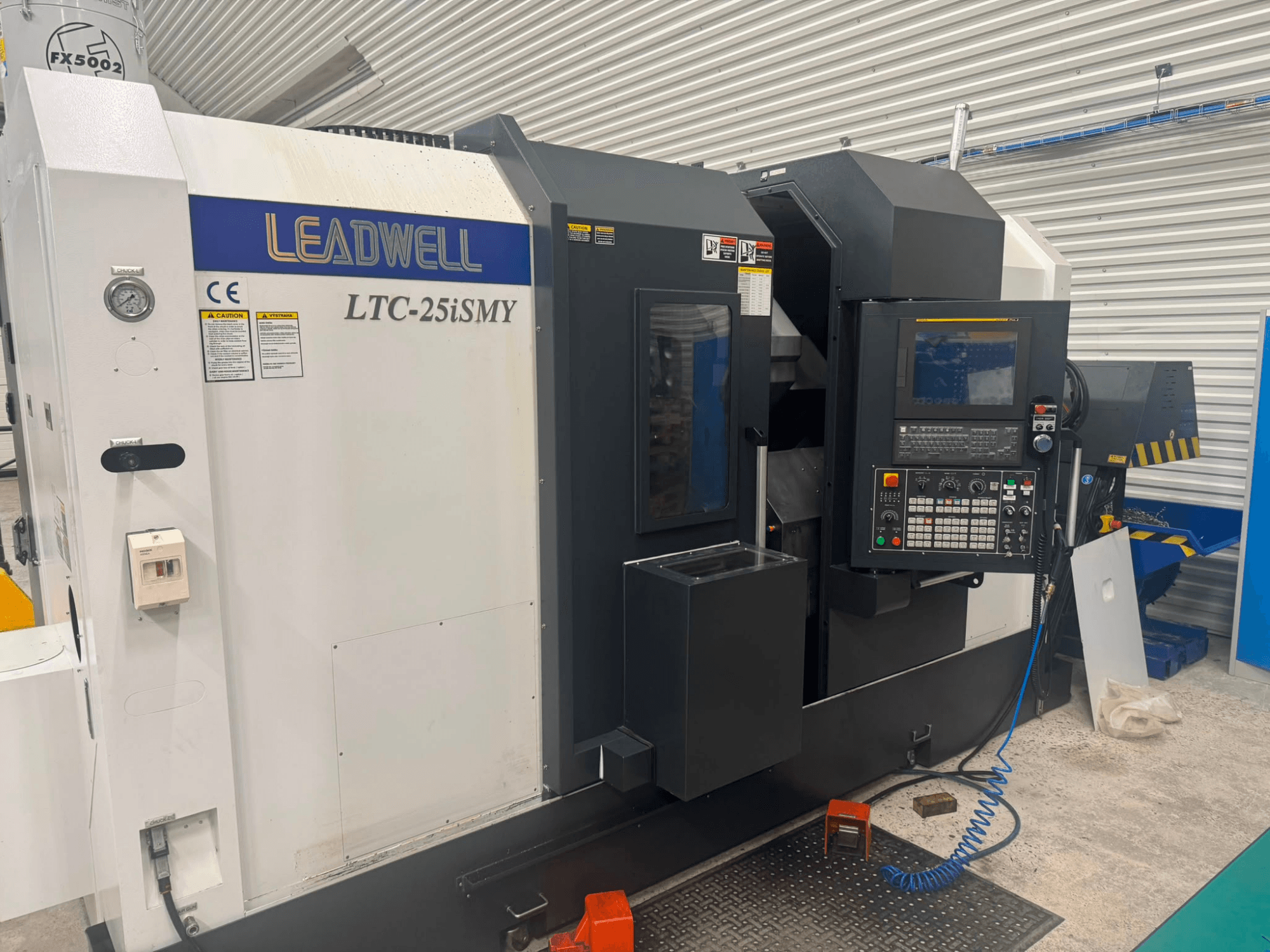

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Kapaciteti

  • Maks. promjer tokarenja iznad kreveta: 590 mm

  • Maks. promjer tokarenja iznad poprečnog nosača: 590 mm

  • Maks. promjer tokarenja: 430 mm

  • Maks. duljina tokarenja: 770 mm

  • Maks. promjer šipke: 78 mm

  • Maks. težina obratka: 39 kg

• Sjekire i hodovi

  • Hod Z2 (protuvretena): 780 mm

  • Min. korak pozicioniranja osi C1 (glavno vreteno): 0,001

  • Min. korak pozicioniranja osi C2 (protuvreteno): 0,001

• Glavno vreteno

  • Veličina stezne glave: 254 mm

  • Konus vretena: A2-8

  • Provrt vretena: 89 mm

  • Vrsta pogona vretena: Fanuc A P30/6000i

• Protivvreteno

  • Maks. brzina: 4000 o/min

  • Veličina stezne glave: 210 mm

  • Konus: A2-6

  • Maks. promjer šipke: 66 mm

  • Snaga: 15 kW

  • Vrsta pogona vretena: Fanuc A 12/7000i

• Revolver / alati (EWS glava alata)

  • Promjer steznog sustava: BMT65

  • Broj pozicija: 12

  • Maks. vanjska veličina alata: 25 x 25 mm

  • Maks. unutarnji promjer stezanja alata (navoj): 40 mm

  • Vrijeme izmjene susjednog alata: 0,8 s

  • Maks. vrijeme izmjene alata: 1,3 s

  • Maks. brzina pogonjenih alata (aksijalna): 4000 o/min

  • Maks. brzina pogonjenih alata (radijalna): 4000 o/min

  • Snaga pogona rotacijskog alata: 4,5 kW

• Brzo hranjenje

  • X: 15.000 mm/min

  • Z: 20.000 mm/min

  • Y: 7.500 mm/min

  • Z2 (protivvreteno): 20.000 mm/min

• Kontrolirati

  • Fanuc 0iTF PLUS s 15" LCD-om, ručnim vodičem i Ethernetom

• Ulazna snaga stroja: 65 kVA

Dodatna oprema

• Stezanje čahure

• Hidraulična stezna glava 254/3 (10"), maks. šipka Ø77 mm, 3500 o/min

• Renishaw HPMA sonda za alat (motorizirana ruka)

• Visokotlačna rashladna tekućina od 20 bara kroz glavu alata

• Mlaznica za ispuhivanje obratka iznad glavnog vretena

• Mlaznica za ispuhivanje obratka iznad protivvretena

• Kasetni transporter strugotine sa spremnikom za strugotine

• Protivvreteno sa steznom glavom 203/3

• Lopata za uklanjanje obratka s posudom

• Priprema/sučelje za dodavač šipki

• Svjetlosni alarm (svjetlo statusa stroja)

• Separator ulja za emulziju rashladne tekućine (od gubitka podmazivanja)

• 3 kom. aksijalne rotacijske jedinice BMT65

• 3 kom. radijalne rotacijske jedinice BMT65

• 4 kom. dvostrani držač za vanjsko tokarenje BMT65

• 4 kom. dvostrani držač za unutarnje tokarenje BMT65

• 1 kom. jednostrani držač za unutarnje tokarenje

• Ekstrakcija filterom FX5002
