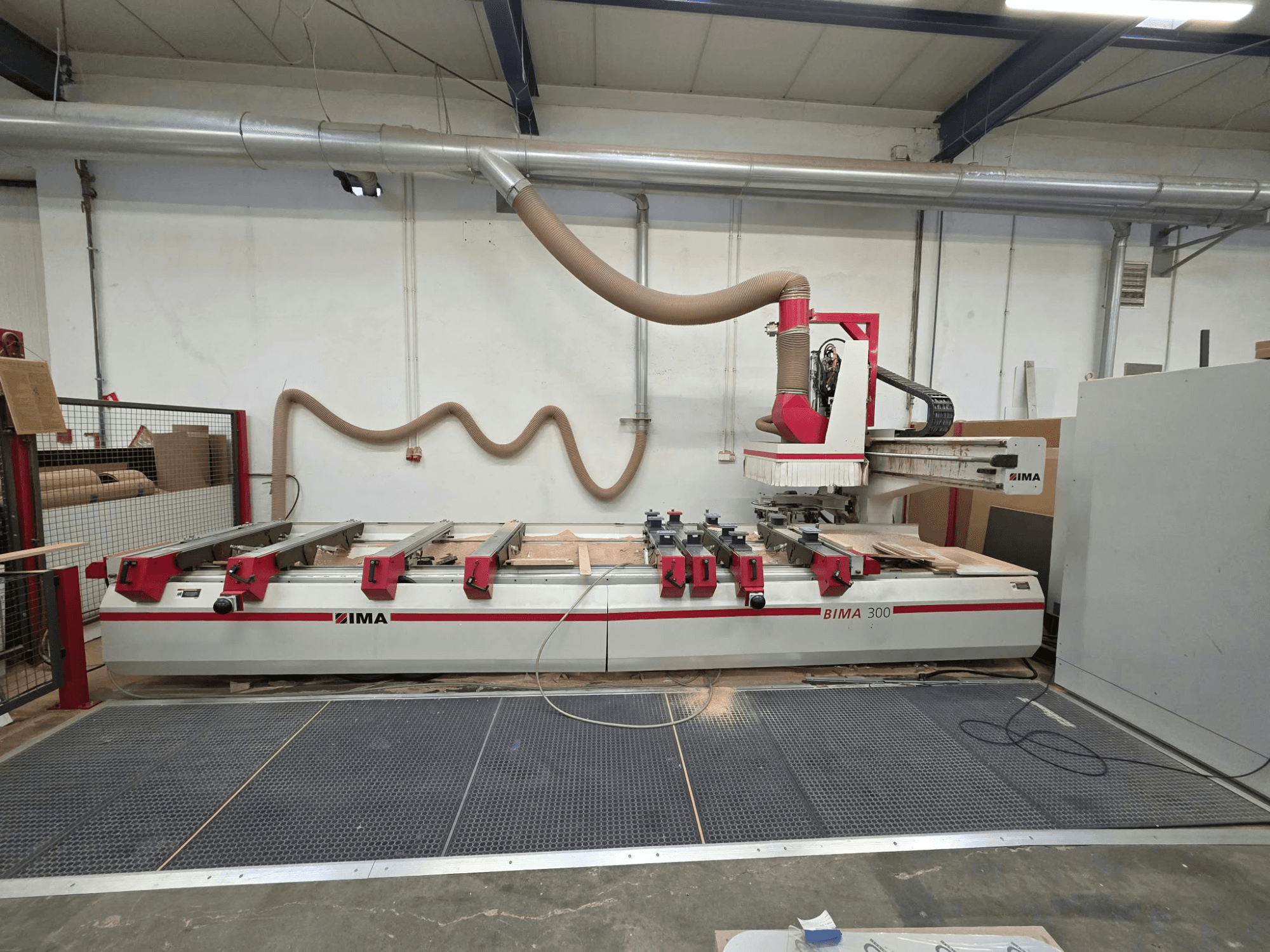

IMA - BIMA 300PL-CNC-IMA-2005-00002

Radno područje

• Raspon obrade X-osi: 4300 mm (4600 mm po priručniku; treba potvrditi)

• Raspon obrade Y-osi s glavnim vretenom i alatom Ø20 mm: 1400 mm

• Raspon obrade Y-osi s jedinicom za bušenje (sva vertikalna vretena): 1100 mm

• Maksimalna visina obratka iznad površine vakuumske čašice: 125 mm

• Maksimalna debljina obratka: Ovisno o opremi i primjeni

• Radna visina: cca. 950 mm

• Dvozonsko radno područje bez obrade njihalom: 2 × 2050 mm; središnji razmak: 200 mm

• Dvozonsko radno područje s obradom na kotačima: 2 × 1750 mm; središnji razmak: 800 mm

Glavno vreteno

• Sučelje alata: HSK-F63

• Promjer konusa: 38 mm

• Automatsko stezanje alata (sila stezanja: 11.000 N; sila otpuštanja: 20.400 N)

• Maksimalna težina alata: 6 kg

• Smjer vrtnje: Programabilno u smjeru kazaljke na satu/ulijevo

• Pogon: Trofazni motor s frekventnim pretvaračem

• Podmazivanje: Tvornički podmazano

• Hlađenje: Zračno hlađenje

• Integrirana CNC upravljana rotacijska os za pozicioniranje agregata kroz 360°, s podrškom za okretni moment i pneumatskim priključkom

Brzine osi

• Brzi pomak X/Y: 60 m/min

• Brzi pomak Z: 30 m/min

Vakuum, ekstrakcija i komprimirani zrak

• Potreban tlak komprimiranog zraka: 7 bara

• Promjer priključka za odvod: 250 mm

• Potrebna brzina odvodnog zraka: 28 m/s

• Potreban protok zraka za odvod zraka: 4.950 m³/h

• Kapacitet vakuumske pumpe: 90 m³/h

Dodatna oprema

• Agregat za bušenje pod kutom od 90°

• 3x HSK držača alata
