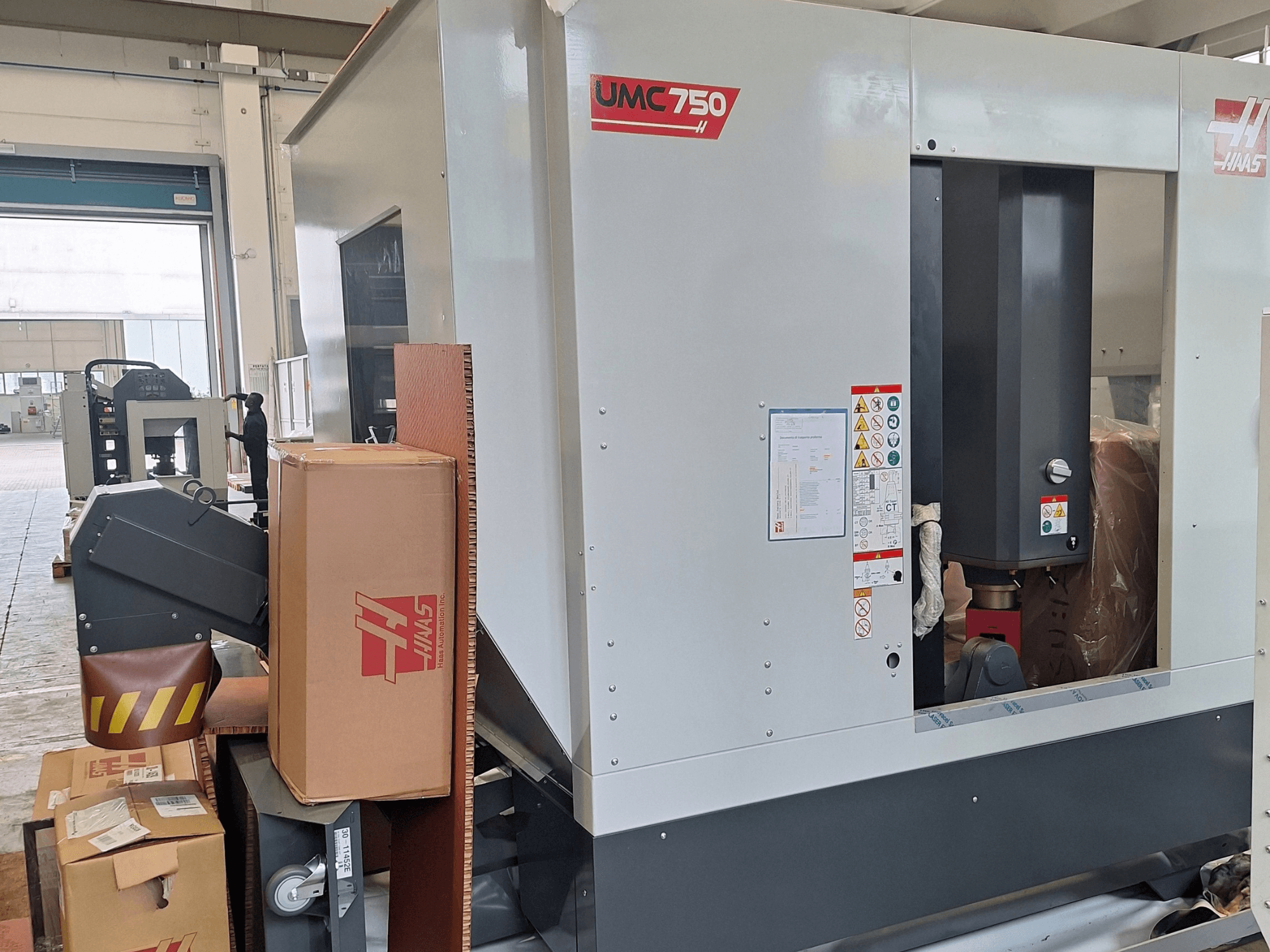

HAAS - UMC-750IT-MIL-HAA-2025-00001

Radno vrijeme: 0

Stroj za izložbeni prostor

Razmak od vrha vretena do tanjura (~ maks.): 610 mm

Razmak od vrha vretena do tanjura (~ min): 102 mm

Maks. okretni moment vretena: 90,0 ft-lbf pri 2000 o/min / 122,0 Nm pri 2000 o/min

Sustav pogona vretena: Linijski izravni pogon

Konus vretena: CT40 | BT40 | HSK-A63

Podmazivanje ležaja vretena: Ubrizgavanje zraka/ulja

Hlađenje vretena: Hlađenje tekućinom

Put osi B (nagib): +120° do -35°

Maksimalna brzina osi B: 170 °/s

Kontinuirani okretni moment na osi B: 2240 ft-lbf / 3037 Nm

Moment kočenja osi B: 2000 ft-lbf / 2712 Nm

Put C osi (rotacija): 360°

Maksimalna brzina C osi: 179 °/s

Kontinuirani okretni moment na C-osi: 1854 ft-lbf / 2514 Nm

Moment kočenja na C-osi: 900 ft-lbf / 1220 Nm

Maks. zamah obratka: 686 mm

Promjer tanjura: 500 mm

Maks. težina na tanjuru: 660 lb / 300,0 kg

Maks. težina na tanjuru s paletnim bazenom: 90,7 kg

Širina T-utora: 0,626 in do 0,630 in / 15,90 mm do 16,00 mm

Broj standardnih T-utora: 7

Razmak od središta T-utora: 63 mm

Maks. brzina rezanja: 833 ipm / 21,2 m/min

Brzina uvlačenja (X, Y, Z): 1200 ipm / 30,5 m/min

Maks. potisak X / Y: 3300 lbf / 14680 N

Maks. potisak Z: 4050 lbf / 18015 N

Vrsta mjenjača alata: Bočni mjenjač alata (SMTC)

Kapacitet alata: 30+1

Maks. promjer alata (puni): 64 mm

Maks. promjer alata (susjedni prazan): 5,0 in / 127 mm

Maks. duljina alata: 12,00 in / 305 mm

Vrijeme od alata do alata (prosj.): 1,80 s

Vrijeme od čipa do čipa (prosj.): 2,40 s

Kapacitet rashladne tekućine: 55 gal / 208 L

Potreban zrak: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bara

Minimalni tlak zraka: 80 psi / 5,5 bara

Ulazni izmjenični napon (3 faze): 220 VAC (70 A) / 440 VAC (35 A)

Težina dostave (standardna): 14250 lb / 6463,8 kg
