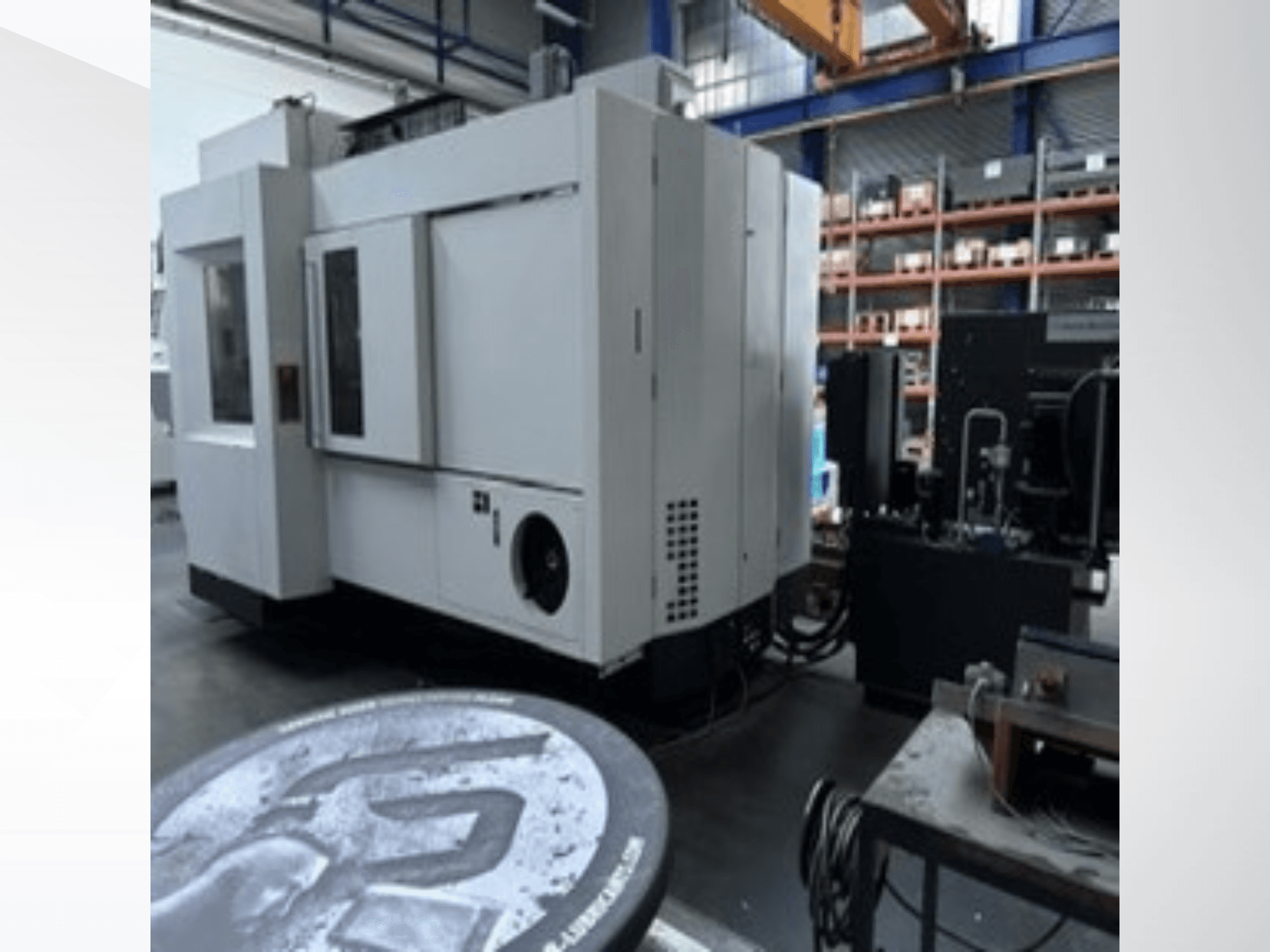

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Upravljačka jedinica: Heidenhain iTNC 530 HSCI FS (MC 6541 s HDR-om i Core i7-3 1,7 GHz dvojezgrenim procesorom, 15,1" TFT zaslon u boji)

- Hod X-osi: 1350 mm

- Hod osi Y: 1150 mm

- Hod osi Z (horizontalno vreteno): 895 mm

- Hod Z-osi (vertikalno vreteno): 700 mm

- Prepust vretena motora do Z-osi: 700 mm

- Raspon okretne osi A: +16° do -120° (ukupni raspon 136°)

- Raspon rotacijske osi C: nx 360°

- Simultane osi: 5 / 5 simultanih

- Promjer rotacijskog stola: Ø 1100 mm (spljošten s 2 strane na 1000 mm)

- Centriranje stola: Ø 50 H6

- T-utori: 9 utora, razmak 100 mm, širina 18 H12

- Maks. opterećenje stola (centrirano): 1600 kg

- Stezni moment stola: 8000 Nm

- Okretni moment pogona stola (100% ED / Max): 1130 Nm / 2300 Nm

- Maks. brzina stola: 40 o/min

- Brzi pomak / Brzina pomaka (X, Y): 15 / 32 m/min

- Brzi pomak / Brzina pomaka (Z): 15 / 32 m/min

- Brzina okretanja / posmicanje (A-os): 11 / 20 o/min (4000 / 7200 °/min)

- Maks. sila pomicanja: 10 kN

- Ubrzanje: 4 m/s²

- Brzina vretena: 0 - 15.000 o/min

- Konus vretena: HSK-A63 (DIN 69893-1)

- Snaga vretena (S6 40% ED): 38 kW

- Okretni moment vretena (S6 40% ED): 193 Nm

- Kapacitet spremnika alata: 46 pozicija (HSK-A63)

- Maks. promjer alata: 80 mm (potpuno napunjen) / 130 mm (djelomično napunjen)

- Maks. duljina alata: 300 mm

- Maks. težina alata: 8 kg

- Maks. opterećenje spremnika: 200 kg

- Vrijeme od čipa do čipa: cca. 11 s

- Upravljanje rashladnom tekućinom i strugotinom: Transporter strugotine s unutarnjim dovodom rashladne tekućine (IKZ 18-80 bara, frekvencijski regulirano), trakasti filter od 30 µm, stanica za pranje ruku

- Vanjski dovod rashladne tekućine: 7 bara, 28 l/min

- Propuh zraka kroz vreteno: Da (do 10 bara)

- Mjerni i kalibracijski sustavi: Renishaw OMP60 HSK-A63 3D infracrvena dodirna sonda, Renishaw NC4 2-dijelni laserski mjerni sustav alata, KinematicsOpt

- Značajke pametnog stroja: APS (Napredni procesni sustav), ITC (Inteligentna termička kontrola), DNC daljinski mrežni pristup, rConnect daljinska pomoć uživo

- Radno vrijeme:

* Kontrola uključena (Steuerung ein): 46,889 h 58 min 07 s

* Stroj uključen (Maschine ein): 42,786 h 48 min 49 s

* Izvođenje programa (Programmlauf): 9.929 h 46 min 01 s

* Uključeno (Antriebe Ein): 34 546 h 44 min 31 s

* Vreteno uključeno (Spindel Ein): 5660 h 25 min 27 s

- Najvažnije informacije iz dnevnika održavanja / popravaka:

* Vreteno zamijenjeno 10.11.2021. (GF vreteno f. 2/782) s novim sklopom 29.11.2021.

* Tvrdi disk zamijenjen 23.12.2022.

* Pogonska jedinica zamijenjena 24.05.2023.

* Rotacijski prolaz (Drehdurchführung) zamijenjen 07.09.2023.

* Os A poravnana i vreteno podešeno 21.02.2026.

- Radni napon: 3x 400 V (+6%/-10%), 50 Hz

- Priključena snaga: 67 kVA / 61 kW (s IKZ-om)

- Osigurač: 125 A

- Dovod komprimiranog zraka: 6 + 0,5 bara, cca. 300 l/min
