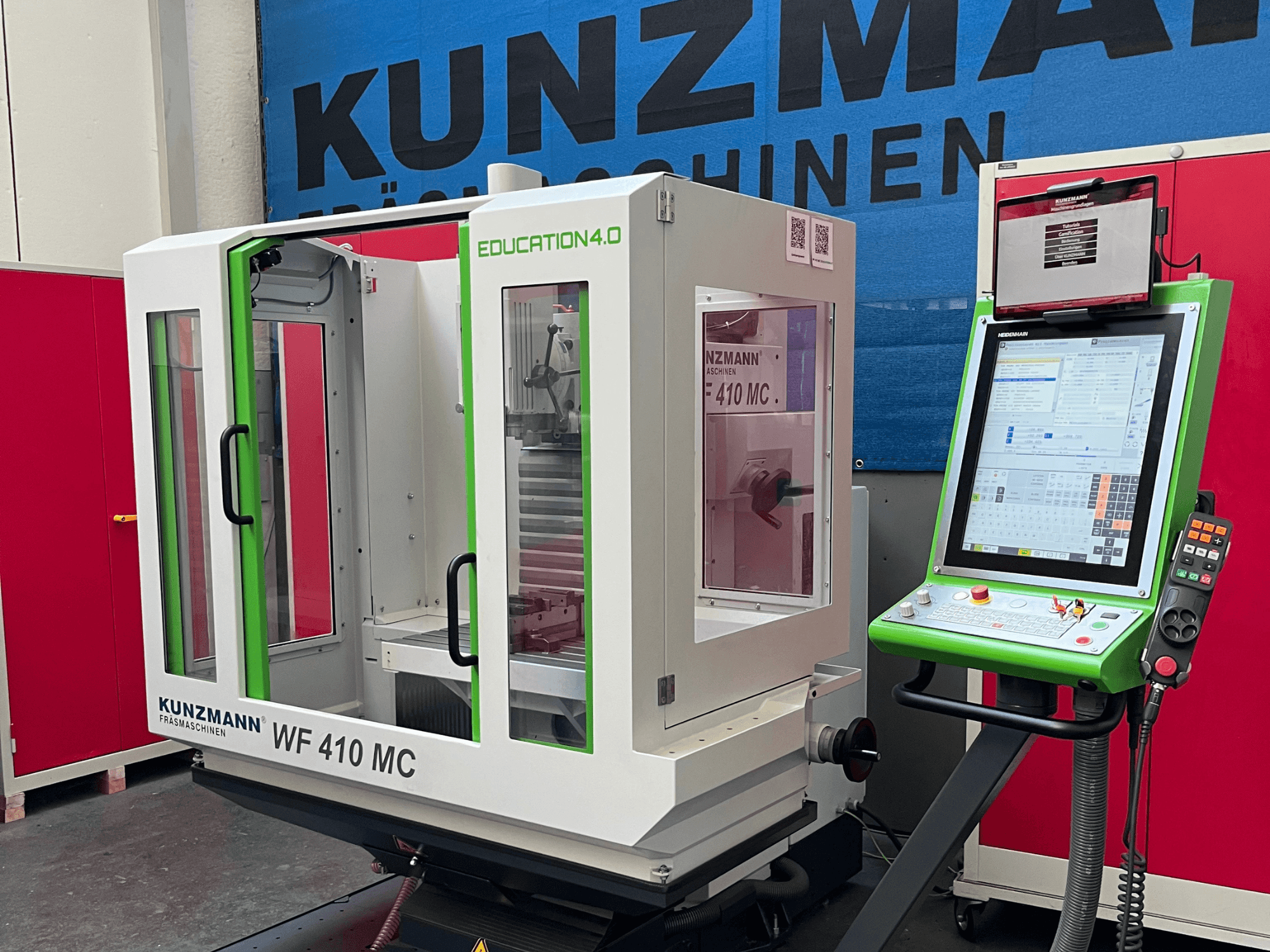

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Demonstracijski stroj

-Vrijeme rada stroja: 910 sati

- Snaga vretena S1-100% ED: 6,8 kW

- Snaga vretena S6-25% ED: 13,0 kW

- Brzina vretena (ručni rad): Kontinuirano promjenjiva 1 - maks. 4.500 o/min

- Brzina vretena (automatski rad): Beskonačno promjenjiva 1 - maks. 5.000 o/min

- Pogoni za pomicanje: Elektronički kontrolirani beskonačno varijabilni servo pogon po osi

- Brzi pomak / brzina posmaka X, Y, Z osi: Beskonačno promjenjivo do maks. 5 / 5 / 5 m/min

- Radni napon: 400 V - Frekvencija mreže: 50 Hz - Broj faza: 3

- Nazivna struja: 24 A - Glavni osigurač: 32 A

- Prekidna moć kratkog spoja: 10 kA

- Potrošnja energije / Priključna snaga: cca. 17 kVA

- Upravljački napon: 24 V

- Težina prilikom ugradnje (osnovni stroj): cca. 1800 kg (uklj. tekućine, bez opcija/alata)

- Maks. transportna težina: 2.030 kg

- Konstrukcija stroja: FEM-optimizirana lijevana konstrukcija u dizajnu s križnim klizačima

- Vodilice: Kaljene i brušene ravne vodilice u X, Y, Z s metalnim poklopcima

- Pogonski sustav: Kuglični vijci u svim osima

- Sučelje konusa vretena: SK 40 DIN ISO 7388-1 Oblik AD s vučnim svornjakom DIN ISO 7388-3 Oblik AD (SKU: 10-113300)

- Vertikalna glodalica: Raspon zakretanja +/- 90°, ručno izvlačiva pinola s okretnim krilom, hod 70 mm, stezna, hlađenje zrakom ovisno o brzini, zaštitnik glodalice

- Stezanje alata: Automatsko mehaničko stezanje alata, sila stezanja 10.000 N, hidrauličko otpuštanje

- Mjerni sustav: Linearni mjerni sustavi s kodiranom udaljenošću, direktni, inkrementalni, rezolucija 0,001 mm

- Zaštita od preopterećenja: Detekcija preopterećenja putem pogonske i upravljačke tehnologije

- Sigurnosni ručni kotači: U sve 3 osi - Sigurnosni ogradni prostor: Kabina sa zaštitom od prskanja i strugotine postavljena na pladanj za strugotine, pomiče se vertikalno s osi, osigurani granični prekidač, 2 klizna vrata sprijeda, 1 vrata na šarke desno, prozori za gledanje sa svih strana

- Upravljačka ploča: Montirana na dugu, okretnu ruku u podnožju, rotirajuća

- Podmazivanje: Automatsko centralno podmazivanje s početnim punjenjem maziva i odvojenim spremnikom otpadnog ulja postavljenim sprijeda

- Sustav rashladne tekućine: Samostojeći spremnik, kapacitet 66 L (SKU: 10-450111-03)

- Strojna svjetiljka: LED fleksibilna svjetiljka na ruci

- Elementi za niveliranje: 1 set = 4 komada

- Fiksni kutni stol: Stezna površina 650 x 375 mm, 5 T-utora 14 H7 (razmak 63 mm), maks. nosivost 250 kg (SKU: 10-470050-02)

- Upravljačka jedinica: HEIDENHAIN TNC 620 FS s funkcionalnom sigurnošću

- Zaslon: 19" vertikalni osjetljiv na dodir

- Kapacitet pohrane: ukupno 30 GB, 7,7 GB programske memorije (Compact Flash CFR)

- Vrijeme obrade bloka: 1,5 ms - Sučelja podataka: USB, Fast Ethernet 1000 Base-T

- Elektronički ručni kotač: HEIDENHAIN HR 510 FS s integriranim tipkama osi, pomakom i zaustavljanjem u nuždi (SKU: 10-112862-01)

- Funkcija automatskog isključivanja stroja: Automatsko isključivanje nakon isključivanja ili završetka programa (SKU: 10-113785)

- Komplet za pripremu dodirne sonde: Za dodirnu sondu TS 460 i uređaj za podešavanje alata TT 460, uključujući prijemnu jedinicu SE 660 (SKU: 10-113028)

- Hibridni paket za učenje: Surface Pro tablet računalo s dodirnim zaslonom od ~13" i priključnom stanicom, WLAN usmjerivačem, uređajem protiv krađe, prilagodljivim držačem za tablet (7"-13") s magnetskim nosačima, interaktivnim softverom za obuku i modulima za gamifikaciju (SKU: 10-119102)

- Softver za upravljanje: NC softver verzija 817601 18 SP4 Hotfix3 FS
