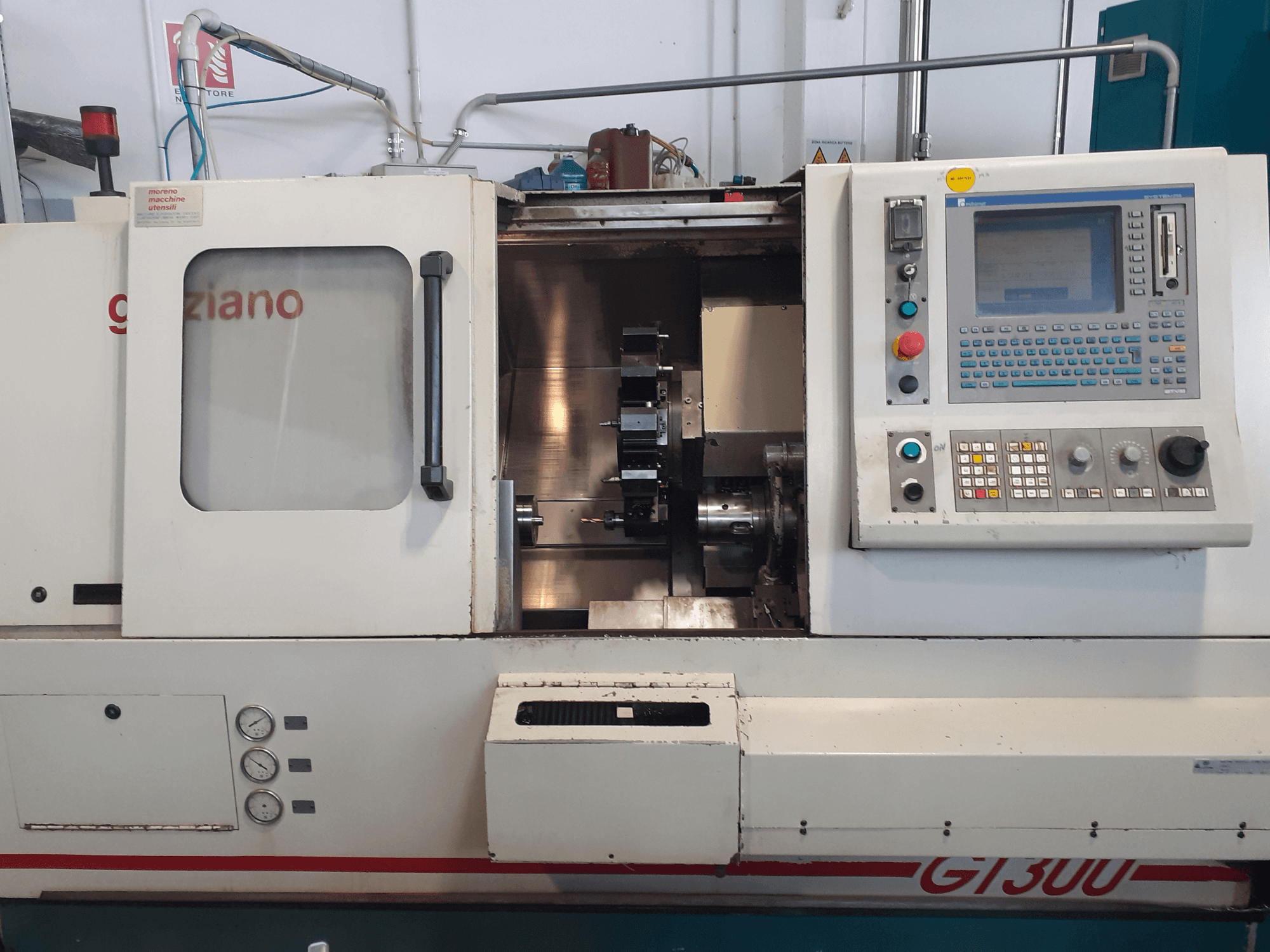

Graziano - GT 300IT-TUR-GRA-1998-00002

Glavna konfiguracija

• Revolver alata: 12 pozicija, VDI 30

• Upravljačka jedinica: MTC 200

Glavno vreteno

• Vrh vretena: ASA 5"

• Maks. brzina vretena: 5.000 o/min (opcionalno 6.000 o/min)

• Raspon brzine konstantne snage: 800–6000 o/min

• Maks. okretni moment vretena: 114 Nm pri 800 o/min / 130 Nm pri 1000 o/min

• Snaga vretena: 10 kW kontinuirano / 14 kW povremeno

• Promjer stezne glave: 175 mm

• Promjer otvora vretena: 66 mm

• Promjer ležaja prednjeg vretena: 100 mm

• Podmazivanje ležaja vretena: Mast

• Rasponi brzina: 1

• Podvreteno / Protuvreteno: Ne

Radno područje / Kapacitet

• Razmak između središta: 590 mm

• Visina centra: 190 mm

• Zamah iznad kreveta: 330 mm

• Zamah preko klizača: 260 mm

• Maks. promjer tokarenja: 230 mm

• Kapacitet šipke: 52 mm

• Pomak Z-osi: 500 mm

• Pomak X-osi: 160 mm

Kuglični vijci

• Z-os: 32 × 10

• X-os: 32 × 10

Posuvanje / Osi

• Brzi pomak po Z-osi: 30 m/min

• Brzi pomak po X osi: 30 m/min

• Brza brzina osi C1: 100°/min

• Okretni moment osi C1: 130 Nm

• Potisak na Z-osi: 4500 N (CNC podesivo)

• Potisak na X-osi: 4.500 N (CNC podesivo)

• Broj osi: 2 (3 opcionalno)

Mjerni sustav

• Z-os: Apsolutni rotacijski enkoder (linearni opcionalno)

• X-os: Optička skala

• Rezolucija linearnih osi X/Z: 0,001 mm

• Rezolucija C-osi: 0,001° (opcionalno)

Revolver alata / Pogonjeni alati

• Pogonjeni alati: Da

• Kupola: Sauter tip 0.5.450.216

• Položaji alata: 12

• Sučelje alata: VDI 30

• Presjek drške alata: 20 × 20 mm

• Brzina pogonjenog alata: 4.000 o/min

• Snaga pogonjenog alata: 4 kW

• Okretni moment pogonjenog alata: 20 Nm

Električna oprema

• Napon: 400 V ±10%

• Frekvencija: 50/60 Hz ±1%

• Priključena snaga: 24 kVA

• Osigurači za zaštitu linije od 400 V: 50 A

• Prekidač strujnog kruga od 400 V: 39 A

• Presjek priključnog kabela: 4 × 10 mm²

Hidraulička jedinica

• Maks. radni tlak: 45 bara

• Kapacitet spremnika: 40 l

• Protok pumpe: 14 L/min

Jedinica za podmazivanje osi

• Kapacitet spremnika: 2,7 l

Sustav rashladne tekućine

• Kapacitet spremnika: cca. 240 L

• Protok pumpe: 30 L/min

• Protok do alata: 14,5 L/min

• Tlak: 5 bara

Spremnik za hlađenje glave

• Kapacitet: 10 L (s izmjenjivačem topline)

Upravljačka jedinica

• Kontrola: MTC 200
