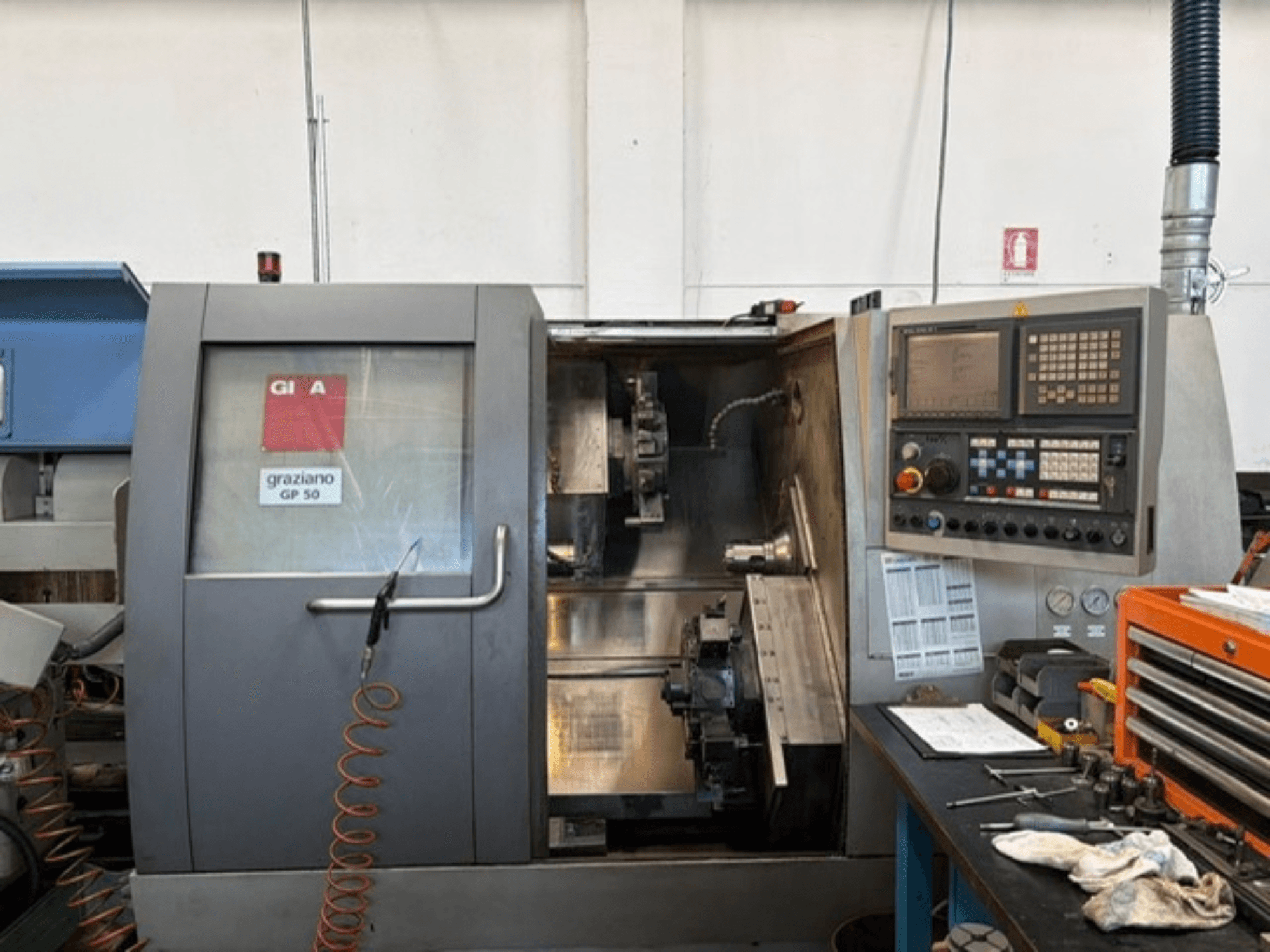

Gildemeister - GP 50 IT-TUR-GIL-2004-00002

• Y-os: Ne

• B-os: Da (povezano s pomoćnim vretenom)

• C-os: Kontinuirano na oba vretena

• Vretena:

  • Glavno vreteno: Neovisno elektrovreteno s kontinuiranom C-osom

  • Pod-vreteno: Neovisno elektrovreteno s kontinuiranom C-osom

  • Konfiguracija s dva vretena

  • Prolaz šipke (glavno vreteno): 50 mm

• Revolveri / pogonjeni alati:

  • 2 neovisne Sauterove kupole

  • Stanice za alate: 12 + 12 (ukupno 24), sve pozicije prikladne za pogonjene alate

  • Pogonjeni alati: Da (oba revolvera)

  • Glavni revolver vretena: 12 pogonjenih pozicija alata

  • Revolverska glava pomoćnog vretena: 12 pogonjenih pozicija alata

• Konfiguracija stroja:

  • 5-osna konfiguracija

  • Nema Y-osi

  • B-os s pomoćnim vretenom

  • Neovisno glavno i pomoćno vreteno

  • Konfiguracija s dvije neovisne kupole

  • 24 stanice za alate

  • Pogonjeni alati na oba revolvera

Dodatna oprema

• Dodavač šipki: Top Automazioni

  • Prolaz dodavača šipki: 70 mm

  • Automatski sustav za dodavanje šipki

• Uključeni alati / pribor:

  • 12 držača alata za kvadratne alate dimenzija 20 × 20 mm ili 25 × 25 mm

  • 4 radijalno pogonjena držača alata

  • 2 aksijalna pogonska držača alata, 90°

  • 10 držača za bušilice, 90°

  • Otprilike 60 steznih čahura različitih promjera

  • Vrste steznih čahura: BA60 i BA52

  • Stezne čahure za Top Automazioni ulagač šipki
