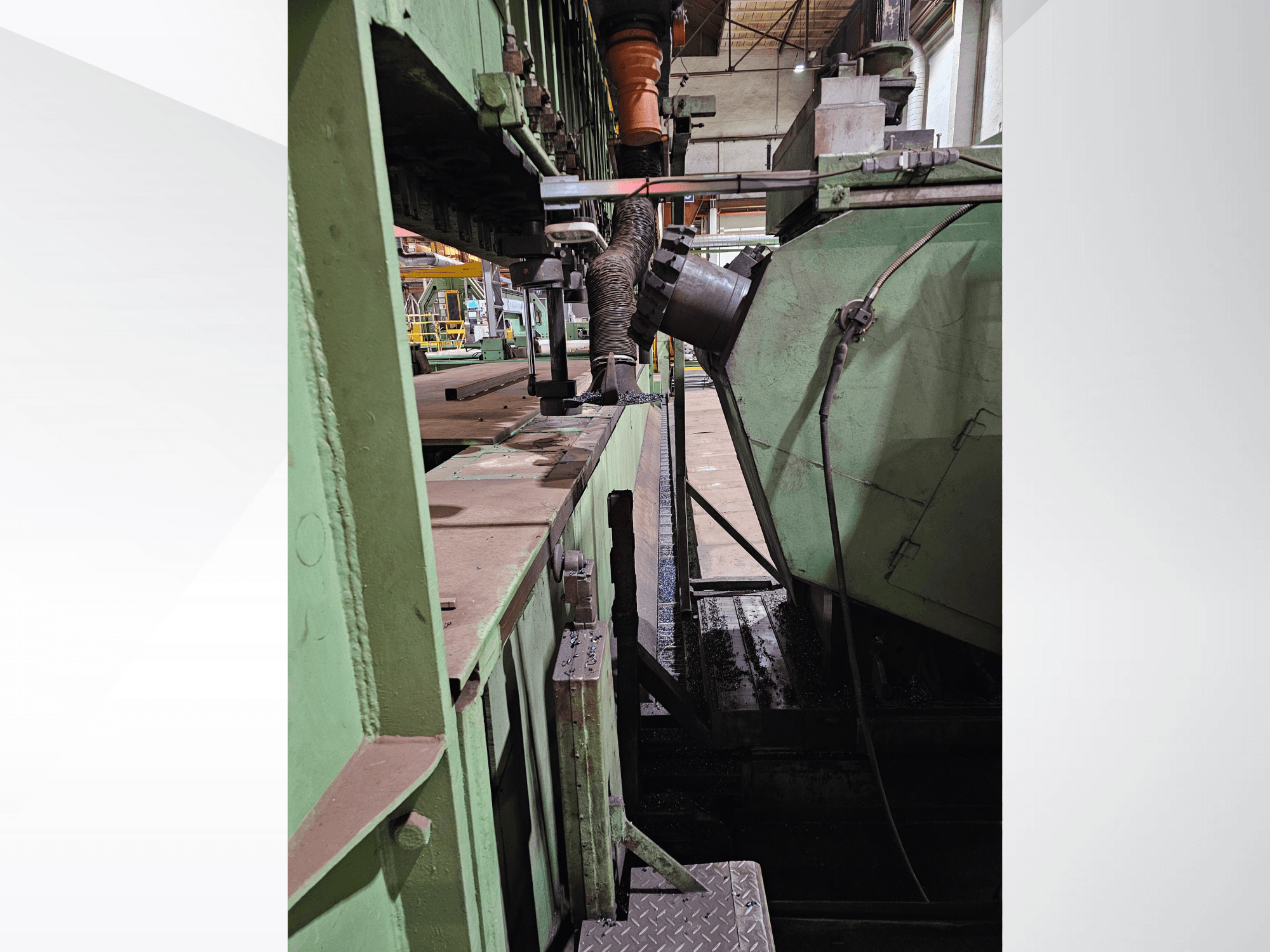

Zeleni industrijski strojevi s bočnim pogledom na lijevak i mehanizam za punjenje, s metalnim komponentama i platformom.
Zeleni industrijski strojevi s bočnim pogledom na lijevak i mehanizam za punjenje, s metalnim komponentama i platformom.

GRABENER - Single-sided sheet metal edge milling machineDE-OTH-GRA-1984-00001

12.000 €
GINDUMACOVA cijena
(Franko tvornica)
Zatražite službenu ponudu
Razgledajte stroj
Pošaljite protuponudu
Preuzmite PDF

Imate li dodatnih pitanja? Kontaktirajte nas!

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Kontaktirajte na Whatsappu
Prikaži na izvornom jeziku

Ova 3-osna GRABENER jednostrana glodalica za rubove lima proizvedena je 1984. godine. Ima snažan istosmjerni motor od 50 kW, brzine vretena do 500 o/min i maksimalni okretni moment od 2000 Nm. Stroj nudi široke mogućnosti kretanja s 15.900 mm na x-osi i brzim hodom do 8000 mm/min. Idealna je za precizno glodanje s rasponom zakretanja od +/-45°. Kontaktirajte nas za više informacija o ovom stroju.

Pregled

  • brand: GRABENER
  • godina: 1984.
  • MODEL: Single-sided sheet metal edge milling machine
  • namjena: Ostale mašine za obradu lima
  • Lokacija: Njemačka
  • vrsta stroja: Stroj za lim

Tehničke informacije - GRABENER Single-sided sheet metal edge milling machine

Dimenzije

  • Težina stroja: 23000 kg

Pokret

  • Broj osi: 3
  • Pomak X osi: 15900 mm
  • Pomak Y osi: 500 mm
  • Pomak Z osi: 790 mm

Dodatne informacije

  • Raspon zakretanja vretena glodalice: ±45°

  • Vreteno i alati

    • Snaga pogona vretena glodalice (istosmjerni motor): 50 kW

    • Promjer vretena na prednjem ležaju: 160 mm

    • Unutarnji držač alata: ISO 50 (DIN 2079)

    • Vanjski držač alata: ISO 60

    • Stezanje alata: ručno pomoću navojne šipke M24

  • Brzine i okretni moment

    • Brzine vretena: beskonačno promjenjive, 2 raspona, 50–500 o/min

      • Raspon 1: 50–250 o/min

      • Raspon 2: 100–500 o/min

      • Korak pozornice: 1:2

      • Raspon konstantne snage: 160 o/min

    • Maks. okretni moment vretena: 2.000 Nm

    • Maks. brzina okretanja vretena: 2°/s

  • Feedovi

    • Posmak glodanja u X: 40–4000 mm/min (beskonačno promjenjivo)

    • Brzi pomak X: 8.000 mm/min

    • Brzina podešavanja Y/Z: 20–500 mm/min (beskonačno)

    • Brzi pomak Y/Z: 1000 mm/min

  • Točnost

    • Točnost prikaza/pozicioniranja (3 osi): 0,1 mm

  • Električni

    • Radni napon: 380 V, 50 Hz

    • Upravljački napon: 220 V

  • Udaljenosti i dimenzije

    • Stezni stol za uvučenu, horizontalnu os vretena: 500 mm

    • Oslonac obraza (pod) do središta vretena u vertikalnom središnjem položaju: 1300 mm

    • Stezni stol do središta vodilice nosača: 2300 mm

    • Duljina obraza i vodilice za potporu: 16.800 mm

*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
