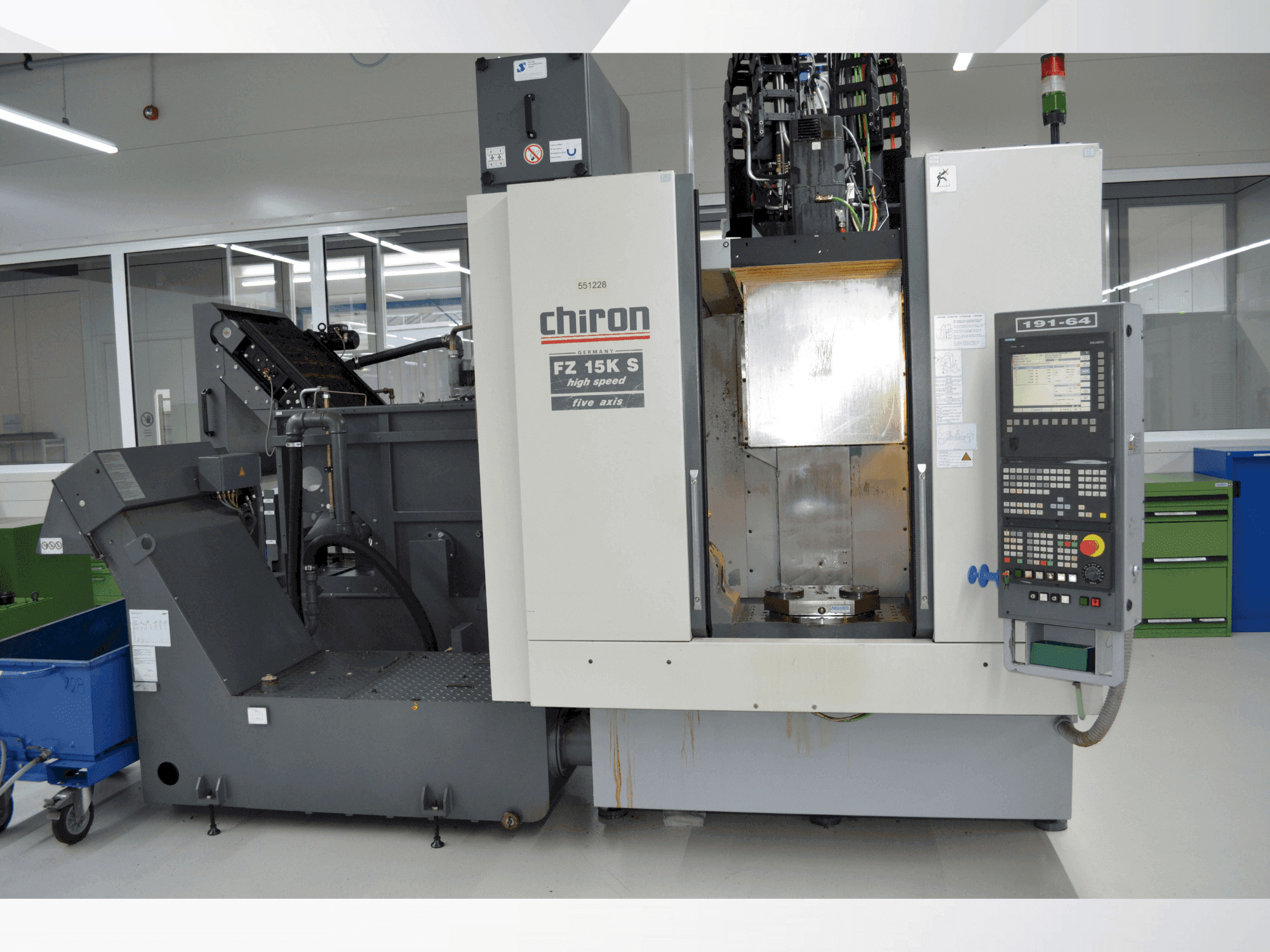

Prikaz stroja CHIRON FZ 15KS five axis high speed sprijeda

Hvala na posjeti

Ovaj stroj je nedavno prodan. Pogledajte slične dostupne strojeve ili nam pošaljite upit.

Pogledajte sve slične strojeve

Pogledajte slične strojeve

CHIRON FZ 15KS five axis high speed

Galerija fotografija

CHIRON - FZ 15KS five axis high speedDE-MIL-CHI-2008-00003

Prodano

Imate li dodatnih pitanja? Kontaktirajte nas!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Kontaktirajte na Whatsappu

GINDUMAC
Proizvodi
Alatni strojevi
➤ Rabljeni CHIRON FZ 15KS s pet osi velike brzine | Strojna obrada

Prikaži na izvornom jeziku

Ovaj 5-osni CHIRON FZ 15KS s pet osi velike brzine proizveden je 2008. Odlikuje ga glavni pogon vretena s do 14 kW snage, spremnik za 48 alata s HSK A63 alatom i brzi pomak od 60 m/min. Putne udaljenosti su X 550 mm, Y 400 mm, Z 360 mm. Trenutno radi kao 4-os zbog poništenog odabira C-osi. Ako tražite visokokvalitetne mogućnosti mljevenja, razmislite o stroju CHIRON FZ 15KS koji imamo za prodaju. Kontaktirajte nas za više informacija.

Pregled

brand: CHIRON
godina: 2008.
MODEL: FZ 15KS five axis high speed
radni sati: 55000
namjena: Glodanje
Lokacija: Njemačka
vrsta stroja: Vertikalni obradni centar
brand upravljačke jedinice: SIEMENS

Tehničke informacije - CHIRON FZ 15KS five axis high speed

Kontrolna jedinica

Brand: SIEMENS
Model: SINUMERIK 840D

Glavni pogon

Snaga glavnoga motora: 9.5 kW (100% ED), 14 kW (15% ED)
Broj osi: 5

Pokret

Os X Pokret: 550 mm
Os X Posmična sila: 0.5g
Os X Brzi hod: 60 m/min
Os Y Pokret: 400 mm
Os Y Posmična sila: 1.0g
Os Y Brzi hod: 60 m/min
Os Z Pokret: 360 mm
Os Z Posmična sila: 1.2g
Os Z Brzi hod: 60 m/min

Revolverska glava

Konus alata: HSK A63

Alat

Dostupni utori: 48
Najveća masa alata: 5 kg
Najveći promjer alata: 82 mm
Najveća duljina alata: 125 mm

Mediji

Pokretna traka za uklanjanje strugotina: Da

Dodatne informacije

Dodatna oprema

Rashladni sustav HL 450 / 900
Unutarnji rashladni paket s usisnom jedinicom

Prednosti stroja

Kvalitativne prednosti stroja

C-os je neispravna i nije odabrana
Stroj je spreman za upotrebu i koristi se u 4-osnom pogonu
Bez temeljne ploče na c-osi
Pumpa za podizanje maks. : 300l/min pri 1,3 bara

Tehničke prednosti stroja

Pogon glavnog vretena izmjeničnog motora
Kapacitet bušenja u st 60: promjer 30 mm
Rezanje navoja: m 24
Kapacitet mljevenja u st 60: 300 cm³/min
2-osni zakretni uređaj zas 280 - kut zakretanja: ±110° djelomična točnost: ±6'' max. Prijenosni moment: 1100 nm max. Brzina: 30 min^-1 moment držanja: 3800 nm
Nc prednja ploča s okruglim diskom - promjer: 280 mm max. Nosivost transporta: 320 kg max. Prenosivi zakretni moment: 700 nm zakretni moment: 2800 nm max. Brzina: 45 min^-1
Udaljenost chiron lasercontrol single f500 odašiljač-prijemnik: 1000 mm
Min. Promjer alata: >1mm
Visina izbacivanja: 1050 mm
Kapacitet posude: 150l
