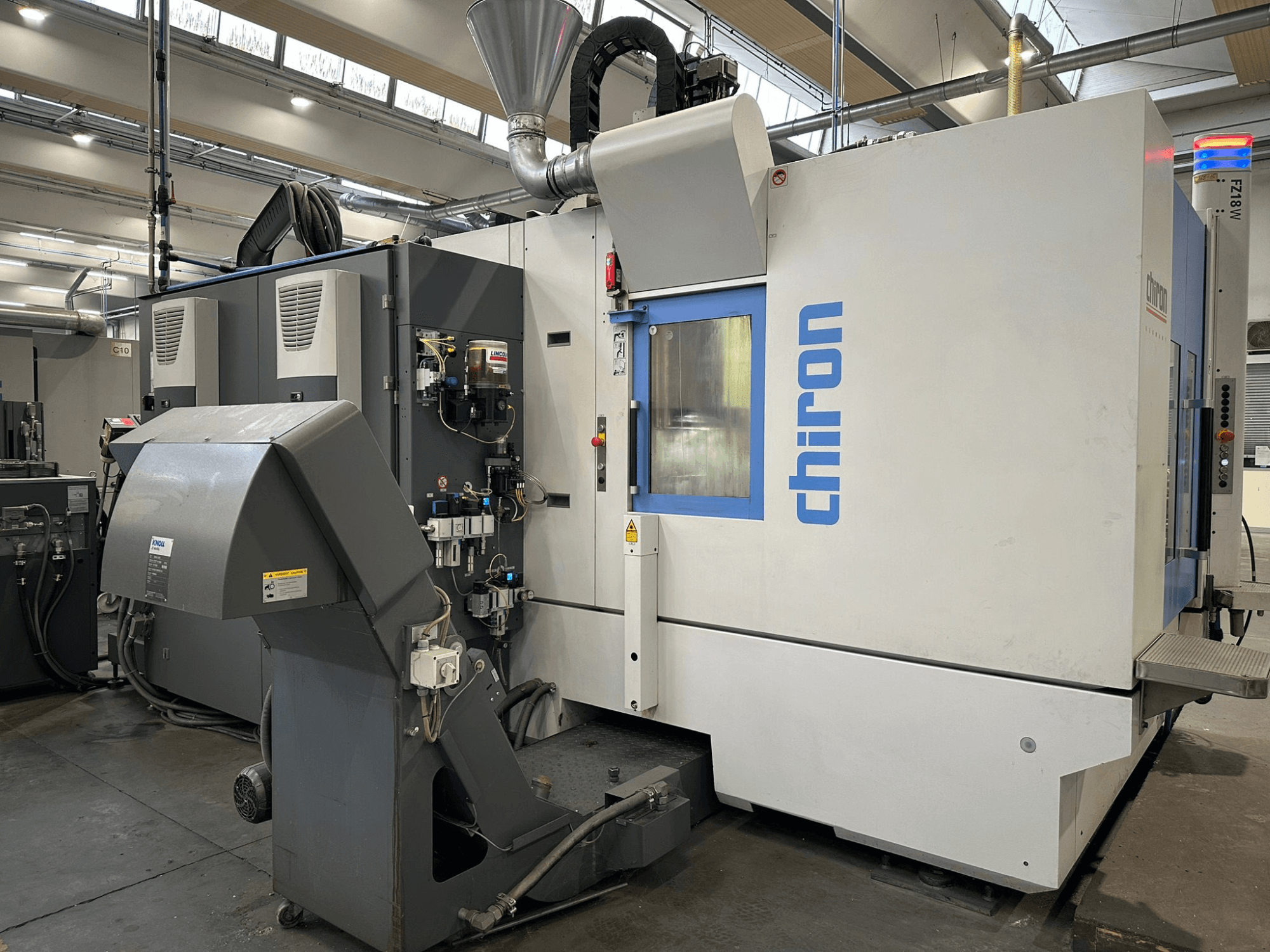

Ovaj 5-osni CHIRON FZ18W proizveden je 2019. godine, a opremljen je upravljačkim sustavom FANUC 31i-B5 i kontinuiranim 5-osnim upravljanjem. Može se pohvaliti brzinom vretena do 12 000 o/min, kapacitetom alata od 70 i brzim pomakom od 75 m/min. Idealan je za složene strojne zadatke s automatskim mjenjačem paleta i dvostrukim rotacijskim stolovima. Ako tražite visokokvalitetne mogućnosti glodanja, razmislite o stroju CHIRON FZ18W koji imamo na prodaju. Kontaktirajte nas za više informacija.
Pregled
- brand: CHIRON
- godina: 2019.
- MODEL: FZ18W
- namjena: Glodanje
- Lokacija: Italija
- vrsta stroja: Vertikalni obradni centar
- brand upravljačke jedinice: FANUC
Tehničke informacije - CHIRON FZ18W
Kontrolna jedinica
- Marka upravljanja: FANUC
- Model upravljanja: 31i-B5
Pokret
- Broj osi: 5
- Pomak X osi: 800 mm
- Pomak Y osi: 530 mm
- Pomak Z osi: 450 mm
Tehničke specifikacije
- Maksimalna težina alata: 8 kg
- Snaga vretena: 22 kW
- Brzina vretena: 12000 RPM
Dodatne informacije
Broj osi: 5 (X, Y, Z + 2 rotacijske osi putem palete/rotacijskog stola)
Vreteno:
AC motor vretena: 7,5 kW (100% rada), 22,0 kW (10% rada)
Maksimalni okretni moment: 140 Nm
Konus: HSK-A63 (DIN 69893)
Kapacitet bušenja: Ø 42 mm
Kapacitet navoja: M30
Kapacitet glodanja: 500 cm³/min (čelik E355)
Mjenjač alata:
Tip: Potpuno zatvoreni spremnik lanca
Kapacitet: 70 alata
Maks. promjer alata: 78 mm (160 mm sa slobodnim susjednim pozicijama)
Maks. duljina alata: 380 mm
Maksimalno opterećenje spremnika: 240 kg
Vrijeme izmjene alata: ~0,9 s
Vrijeme od čipa do čipa: ~2,6 s
Brzine i dinamika pomicanja:
Brzi pomak (X/Y/Z): 75 m/min
Ubrzanje: 0,6 – 1,2 – 1,4 g
Pogoni: Izravni digitalni pogoni s apsolutnim mjernim sustavom
Funkcije/uslužni programi stroja:
Automatsko pranje radnog prostora i opreme
Automatsko centralizirano podmazivanje mašću
Hidraulička jedinica: 200 bara
Obrada komprimiranog zraka s filtracijom do 0,01 µm
Rashladna jedinica za strojne komponente
Mjerenje, praćenje, softver:
FANUC 3D kontrola kolizije
Nadzor alata i upravljanje sestrinskim alatima
Električni elementi i sučelja:
Ethernet RJ45, USB, PCMCIA
Daljinska dijagnostika: CHIRON remoteLine
Praćenje podataka i OEE: CHIRON dataLine
Sukladnost: CE
Dodatna oprema (roboti, automatizacija, periferni uređaji)
Automatizacija/paletiranje:
Automatski mjenjač paleta IWV 0°/180° (vrijeme izmjene ~3,5 s)
Rotacijski stol ATU 200, 2 jedinice
Točnost/ponovljivost pozicioniranja: ±5″
Maks. stezni moment: 1200 Nm
Maksimalno opterećenje po strani (APC): 250 kg
Maksimalna razlika u težini između paleta: 0 kg
Upravljanje rashladnom tekućinom i strugotinom:
Rashladna tekućina kroz vreteno (predispozicija)
Visokotlačni sustav rashladne tekućine do 30 bara
Filtracija rashladne tekućine: Bubnjasti filter TPF 350 S (50 µm)
Transporter strugotine: Zglobni remen
Spremnik rashladne tekućine: 230 L
Pumpa: 250 L/min pri 1,4 bara
Upravljanje sondiranjem/alatima:
Renishaw RLP40Q sonda (predispozicija)
Kontrola loma laserskog alata (Single F1000)
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
