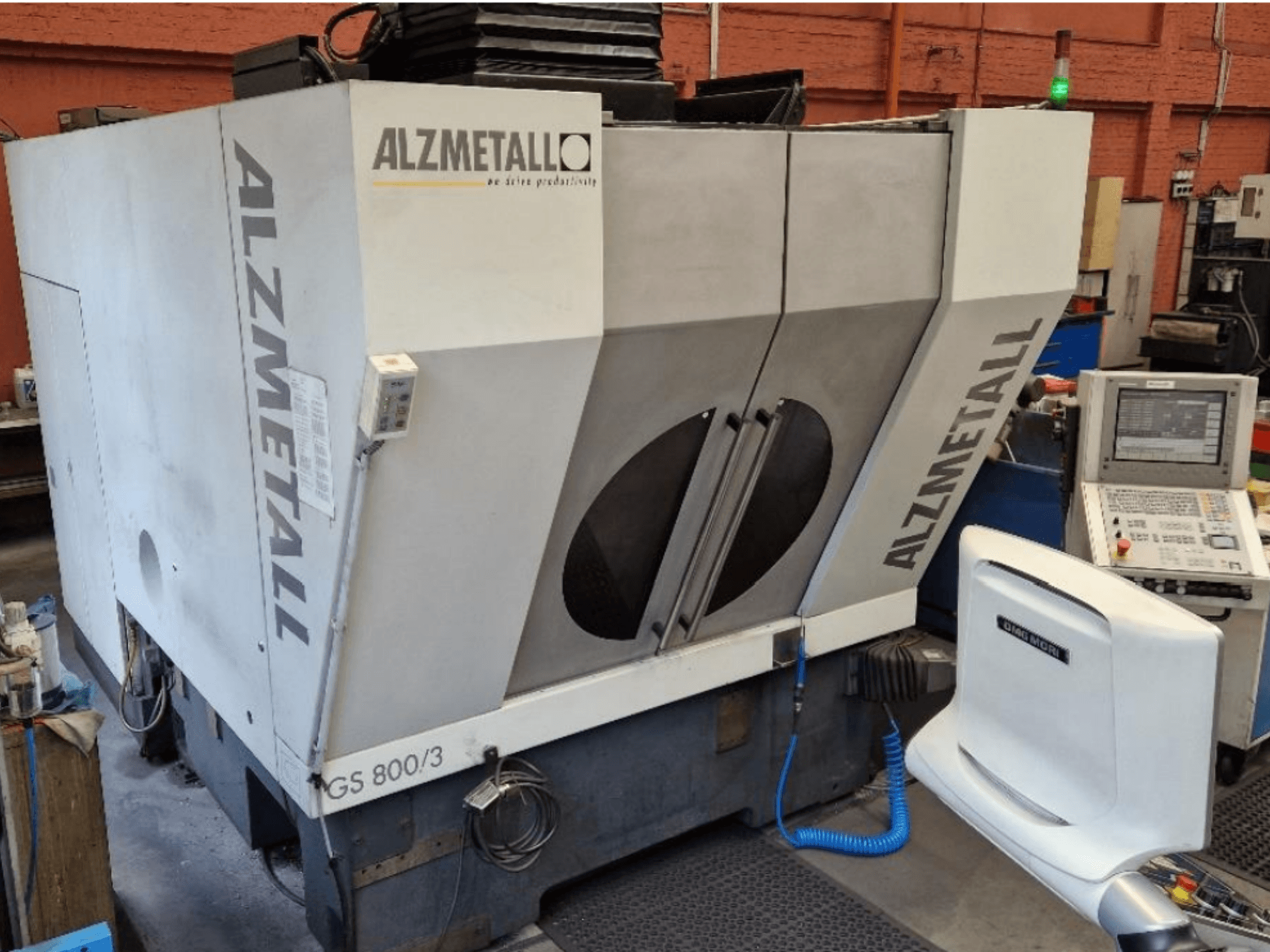

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Udaljenost vretena od krutog stola: 150 – 650 mm

- T-utori stola: 9 T-utora prema DIN 650 u X-smjeru, širina 14 H12, razmak od 100 mm, utor za središnje poravnanje 14 H7, stol spušten za 80 mm

- Vrsta vretena: Vodeno hlađeno visokofrekventno motorno vreteno s hibridnim ležajevima vretena i podmazivanjem uljem i zrakom

- Konus vretena: HSK-A63 prema DIN 69893 -

- Maks. okretni moment: 139 Nm pri 25% radnog ciklusa - Značajke vretena: Novo vreteno u 2025., kompenzacija toplinskog širenja, brtvljenje zrakom, puhanje zraka kroz središte vretena

- Brzi pomak (X/Y/Z): 45 m/min

- Maks. ubrzanje (X/Y/Z): 10 m/s²

- Maks. sila pomicanja (X/Y/Z): 10 kN pri 40% radnog ciklusa

- Mjerni sustavi: Dvostruki direktni linearni mjerni sustavi za X/Y, direktni linearni mjerni sustav za Z

- Točnost pozicioniranja (Tp): 0,007 mm prema DIN ISO 230-2

- Spremnik alata: Lančani spremnik s 33 pozicije alata

- Sustav za izmjenu alata: Sustav za prihvat alata

- Maks. promjer alata: 90 mm (puna konfiguracija) / 130 mm (sa slobodnim susjednim pozicijama)

- Maks. duljina alata: 300 mm

- Maks. težina alata: 10 kg

- Maks. ukupna težina alata: 160 kg

- Vrijeme izmjene alata: cca. 2 sekunde

- Vrijeme od čipa do čipa: cca. 6 sekundi

- Radni napon: 3x 400 V

- Mrežna frekvencija: 50 Hz

- Ukupna nazivna struja: 55 A

- Osigurači glavnog napajanja: 63 A gG - Potreban tlak napajanja: min. 6 bara

- Potreban mrežni sustav: TN mreža

- Transportne dimenzije: cca. 2250 mm (Š) x 4760 mm (D) x 2800 mm (V)

- Dodatna oprema i značajke:

- HEIDENHAIN TS 640 3D sonda za mjerenje dodira s infracrvenim prijenosom

- HEIDENHAIN TT 140 automatsko mjerenje alata

- HR 410 elektronički ručni kotač

- Automatski krovni pokrov roleta

- Transporter strugajuće trake za struganje (za kratke metalne strugotine duljine do 80 mm)

- Kućište od čeličnog lima sa svih strana

- Unutarnja obloga područja obrade od nehrđajućeg čelika

- Rasvjeta radnog prostora - Električno osigurana horizontalna klizna vrata s mehaničkim zaključavanjem

- Hlađenje upravljačkog ormara

- Nedostaju/Isključene komponente: Spremnik rashladne tekućine NIJE uključen (nema spremnika rashladne tekućine, nema pumpi, nema crijeva za ispiranje strugotina)
