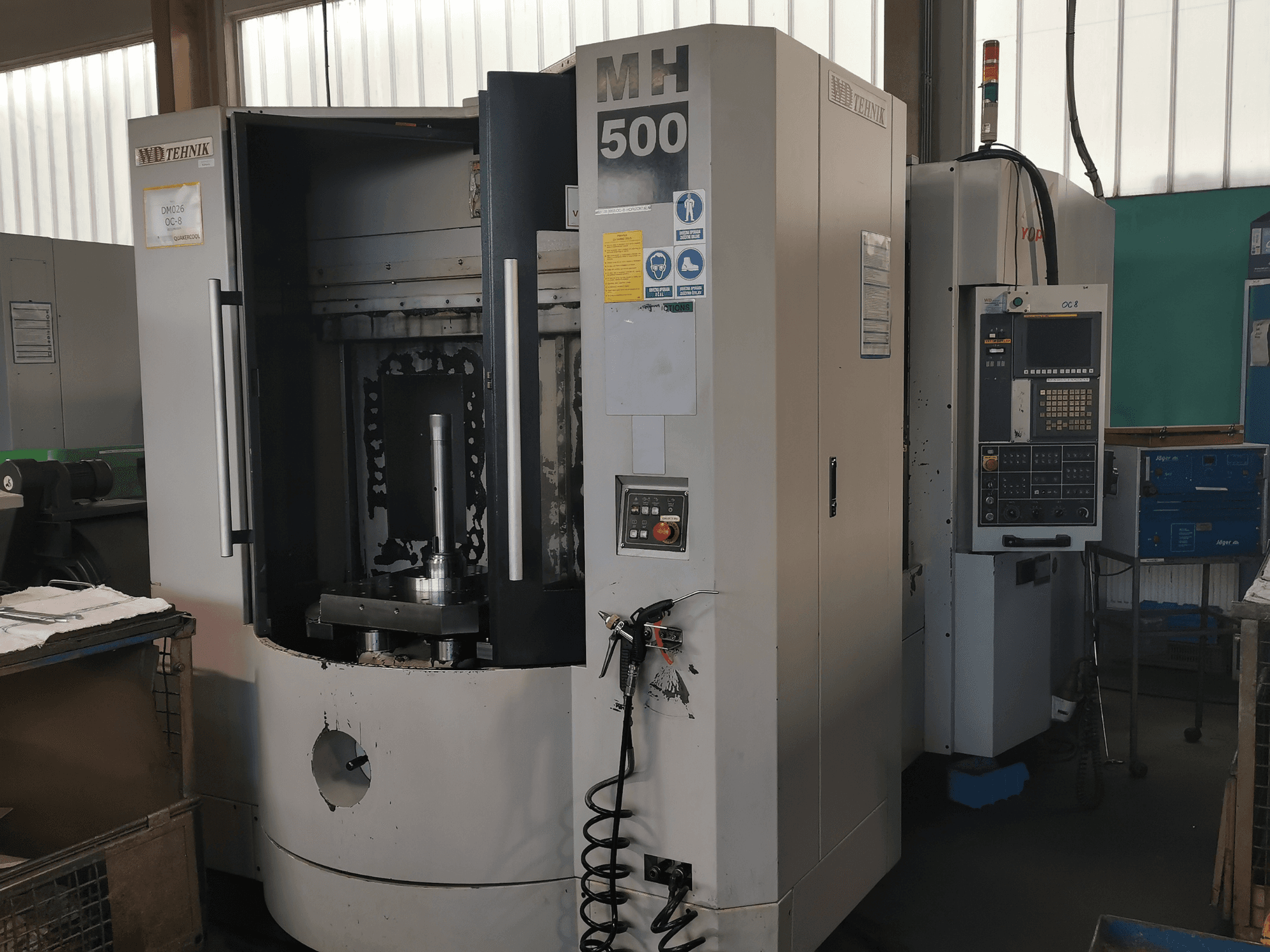

Yida - MH-500SI-MIL-YID-2009-00001

Radno vrijeme:

Uključeno: 61604 sati

Vrijeme rada: 27145 sati

Vrijeme rezanja: 18098 sati

Proizvedeno dijelova: 107438 komada

Osi: 4

Težina stroja: 10275 kg

Napon: 415 V

Frekvencija: 50 Hz

Struja: 125 A

Potrebna snaga: 30 kVA

Potreban zrak: 5 bara

Konus: ISO br. 40

Promjer vretena: Ø65 mm

Brzina: 10000 o/min (opcionalno 15000 o/min)

Motor vretena: 11 / 15 kW

Veličina palete: 500 × 500 mm

Maks. nosivost: 450 kgf

Indeksiranje: 0,001°

Broj paleta: 2

Vrijeme izmjene palete: 7–8 sekundi

Vrsta mjenjača paleta: Vrsta s okretnom viljuškom

Razmak od vrha vretena do središta stola: 140–750 mm

Razmak od središta vretena do površine stola: 30–540 mm

Brzina posmaka pri rezanju: 1–8000 mm/min

Brzi pomak (X/Y/Z): 32000 mm/min

Klizne staze: LM linearne vodilice

Kapacitet: 40 alata (opcionalno 60 alata)

Odabir alata: Slučajan

Konus alata: BT40 (opcionalno CAT40)

Maks. promjer susjednog alata: Ø76 mm (Ø80 opcionalno)

Maks. duljina alata: 280 mm

Maks. težina alata: 7 kg

Servo motori (X/Y/Z): 4 kW

Servo motor (B-os): 3 kW

Motor pumpe rashladne tekućine: 1270 W

Hidraulički motor: 2,2 kW

Motor transportera strugotine: 200 W

ATC motor: 430 W

Ukupne dimenzije: 3145 × 2552 × 3890 mm
