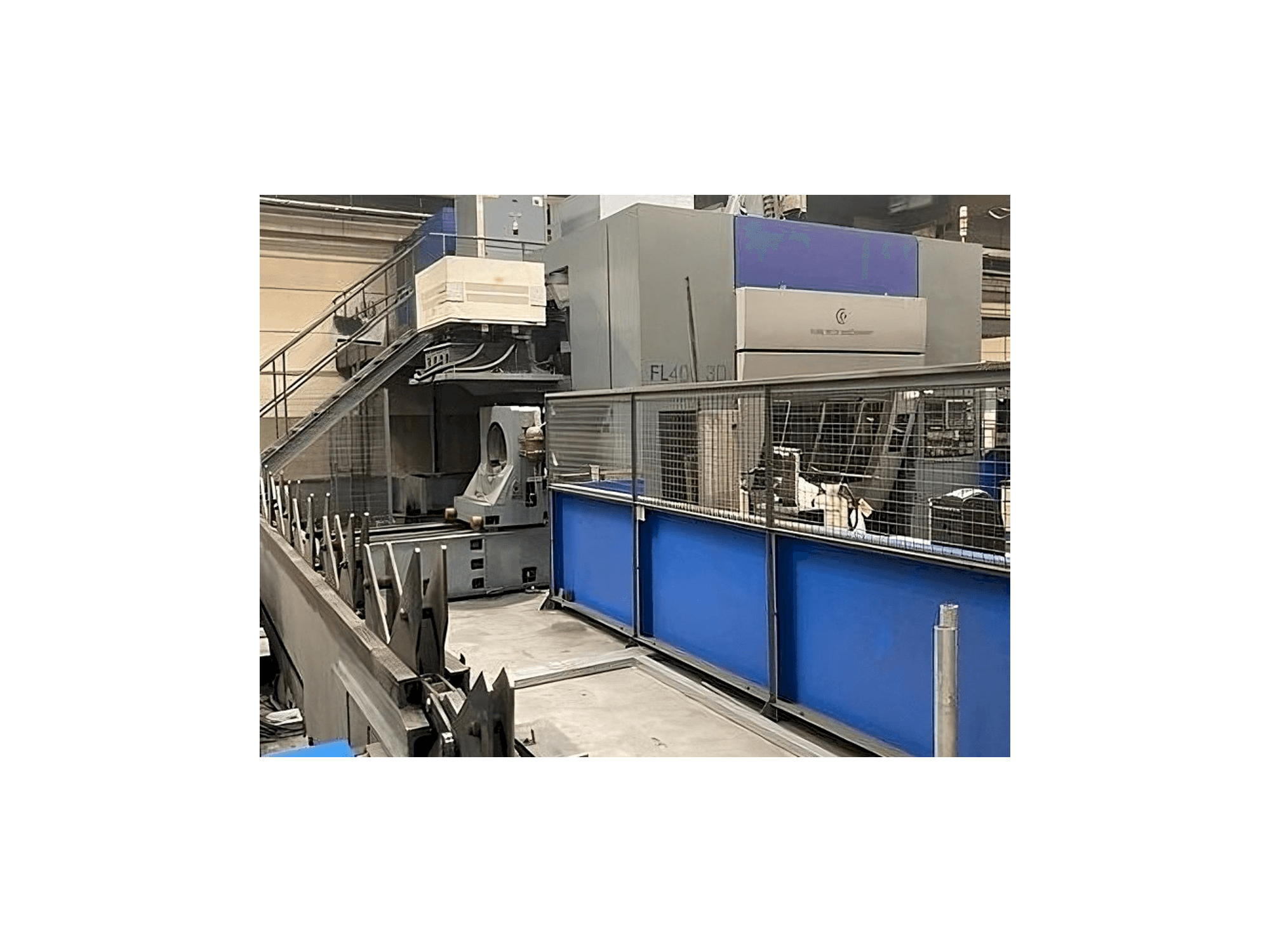

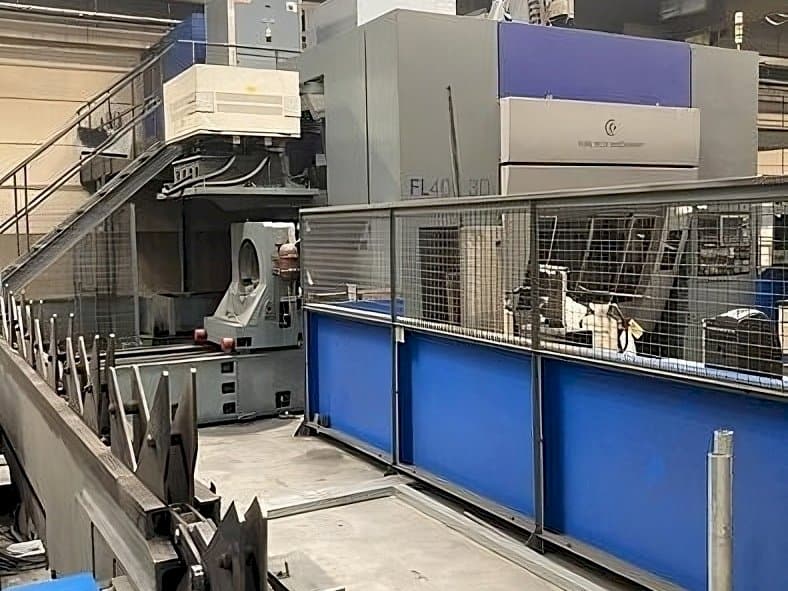

Tube Tech Machinery - FL 400 3DNL-OTH-TUB-2006-00001

Prednosti stroja

Kvalitativne prednosti stroja

• Revizija 2012. Godine:
• Zamjena glavnih potrošnih dijelova: - svi ležajevi 4 stezne glave na gusjenici - sama rezna glava - igus nosači za kotur kabela koji idu zajedno sa steznim glavama
• Ažurirani softver za upravljanje strojem (by ttm)
• Provjera svih pokretnih dijelova utovara/istovara (sprijeda i straga) - otvorite sve, provjerite, podmažite, zamijenite, zatvorite
• Ispitivanja tolerancije pri puštanju u rad na svim osovinama: - točnost - ponoviti točnost
• Transport cijevi (trnovi): cijev se prenosi u i iz zone obrade (zone rezanja) pomoću četiri igle: tamo se podvrgava strojnoj obradi, također uz pomoć rotacije i linearnog kretanja istih igala. Nakon strojne obrade cijev se zatim transportira u stražnju zonu istovara ili istovara u središnjoj zoni istovara
• Zone utovara (postoje dvije vrste utovara):
• Prednje punjenje, koje se izvodi pomoću pet paralelnih lanaca za prijenos cijevi i četiri manipulatora za punjenje do liŌ i nose cijev u područje gdje će je preuzeti igle
• Stražnji utovar, (ili utovar snopa), gdje se cijevi spremaju u snopove i utovaruju jedna po jedna (pomoću ista četiri manipulatora koja rukuju prednjim utovarom) i dovode se u područje preuzimanja do igala.
• Zona rezanja: laserska zraka se stvara unutar trumpf izvora (tlf 4000), uz korištenje c02, n2 i he. Sukcesivno se vodi pomoću niza zrcala do glave, gdje će obraditi obradak. Strojna obrada se postiže petoosnim (xm, ym, zm, a, c) laserskim sustavom koji omogućuje rezanje u cijelom prostoru oko mlaznice glave. Korištenjem pomoćnih osi u, v, w i a1, prve također mogu raditi interpolacijom između njih, iskorištavajući (također kako bi se smanjila obrada) rotaciju i linearna kretanja igala. Udaljenost između mlaznice i izratka stalno se kontrolira pomoću precitec kapacitivnog senzora

Tehničke prednosti stroja

• Duljina cijevi za utovar: 4000 mm min / 14000 mm max, duljina cijevi za istovar: 800 mm min / 14000 mm max
• Težina cijevi: 290 kg/m max presjek cijevi: okrugli, kvadratni, pravokutni, ovalni
• Veličina okruglog presjeka: ø 40 do ø 406 mm max, kvadratni presjek: 40x40 do 300x300 mm max, pravokutni, ovalni presjek: 300x250 mm max
• Promjer za utovar iz svežnja: ø 254 mm max
• Dio koji se ne može opteretiti na lancu: 800 mm min
• Linearna brzina trna: 70 m/min maks
• Kontrolirane osi: 24 - 3d laserska glava
