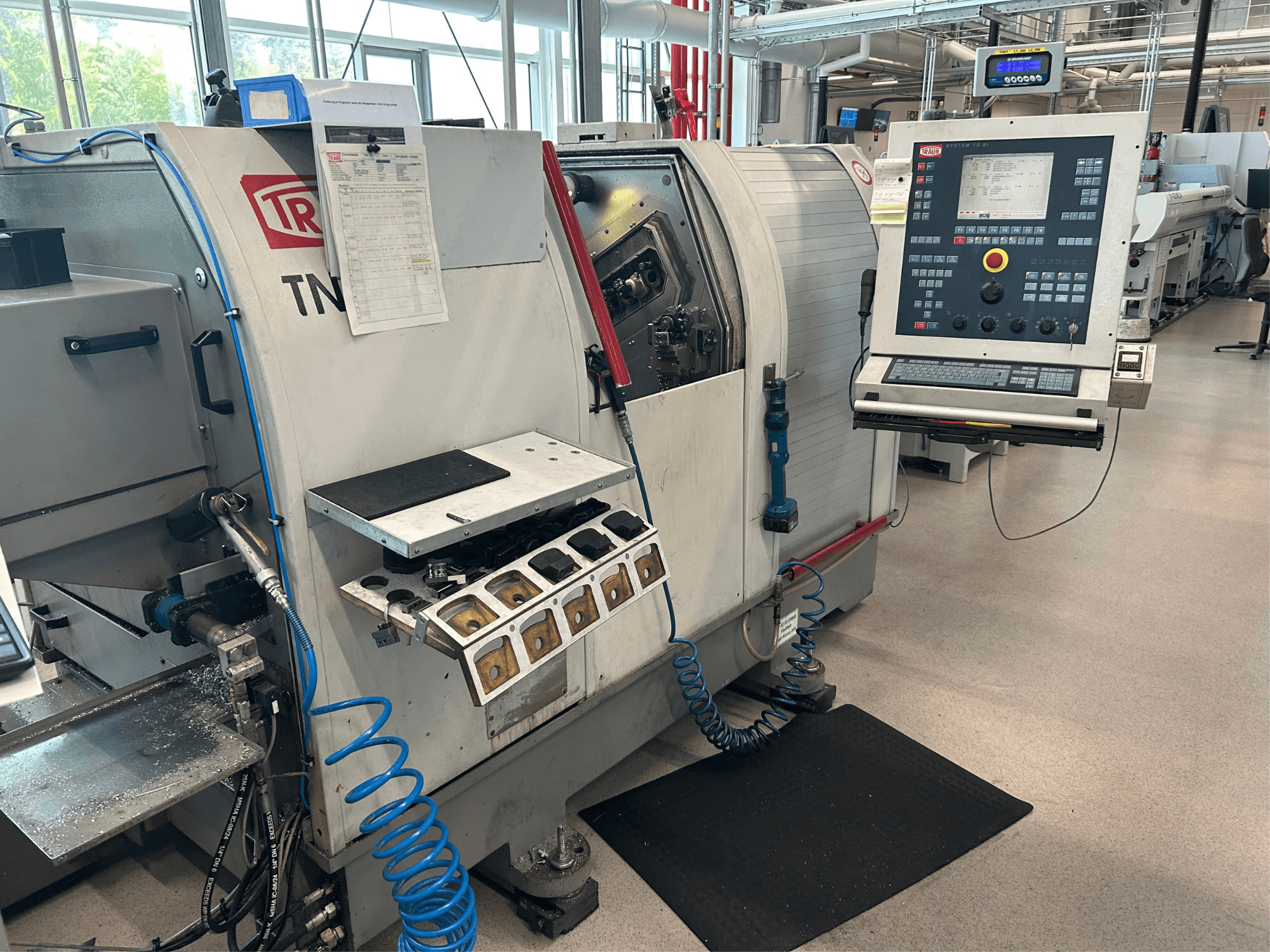

TRAUB - TNK 36DE-TUR-TRA-2003-00001

TEHNIČKI PODACI

• MDE sučelje: Da

• Praćenje alata: Da

• Kruto narezivanje navoja: Da (bez kompenzacijske stezne glave)

• Glavni provrt vretena: 36 mm

• Snaga glavnog pogona vretena: AC 6,7 / 10,7 kW

• Hod gornje kupole X/Z: 50 / 100 mm

• Hod stražnjeg priključka X: 73 mm

• Hod stražnjeg priključka Y: ±50 mm

• Glavna os vretena C: Da

• Hainbuch Zamjenjivi dijelovi: Da

• Osnovno tijelo Hainbuch pomoćnog uređaja za postavljanje: Da

• Hainbuch uređaj za ručnu promjenu: Da

• Protuvreteno: Motorno vreteno

• Protuvreteno C-os: Da

• Uređaj za protu-stezanje: Da

• Uređaj za izbacivanje obratka: Da

• Hainbuch Axfix stezna glava: Da

• Gornji nosač alata: Da

• Elektronički mjenjač: Da

• X3 Poprečna os za prednju jedinicu: Da

• Prednja jedinica: 5-pozicijska

• Pogonjeni alati na prednjoj jedinici: Da

• Stanica za obradu bočnih dijelova s odrezanim rubovima: Da

• Pogonjeni alati na bočnoj stanici za rezanje: Da

• Uređaj za istovar obratka: Hvataljka

• Kapacitet spremnika rashladne tekućine: 230 l

• Tlak rashladne tekućine: 7 bara

• Protok rashladne tekućine: 50 l/min

• Unutarnji dovod rashladne tekućine: 30 bara

• Visokotlačna rashladna tekućina: 120 bara (prednja i stražnja obradna stanica)

• Filter rashladne tekućine: Knoll VRF 150/750 vakuumski rotacijski filter

• Prikladni materijali za filter: aluminij, plastika, mesing, čelik

• Pištolj za pranje: Da

• Priključena snaga: 22 kW

• Maksimalna duljina šipke: 3 m

• Maksimalni promjer šipke: 36 mm

• Radni napon: 400 V, 3~, 50 Hz

• Upravljački napon: 24 V AC

• Napon ventila: 24 V DC

• Napon spojke: 24 V DC

• Ukupna instalirana snaga: 33 kW

• Ukupna nazivna struja: 60 A

DODATNA OPREMA (OPCIONALNO)

• FMB turbo 5-42 XT / 3200"C" Dodavač šipki

• Godina dodavača šipki: 2003

• Transporter strugotine sa šarkama

• Visina pražnjenja transportera strugotine: 950 mm

• Vodilice D25, D36

• Pokretni graničnik obratka, prihvat 16 × 16 mm

• Brankamp CMS 100 sustav za praćenje sudara
