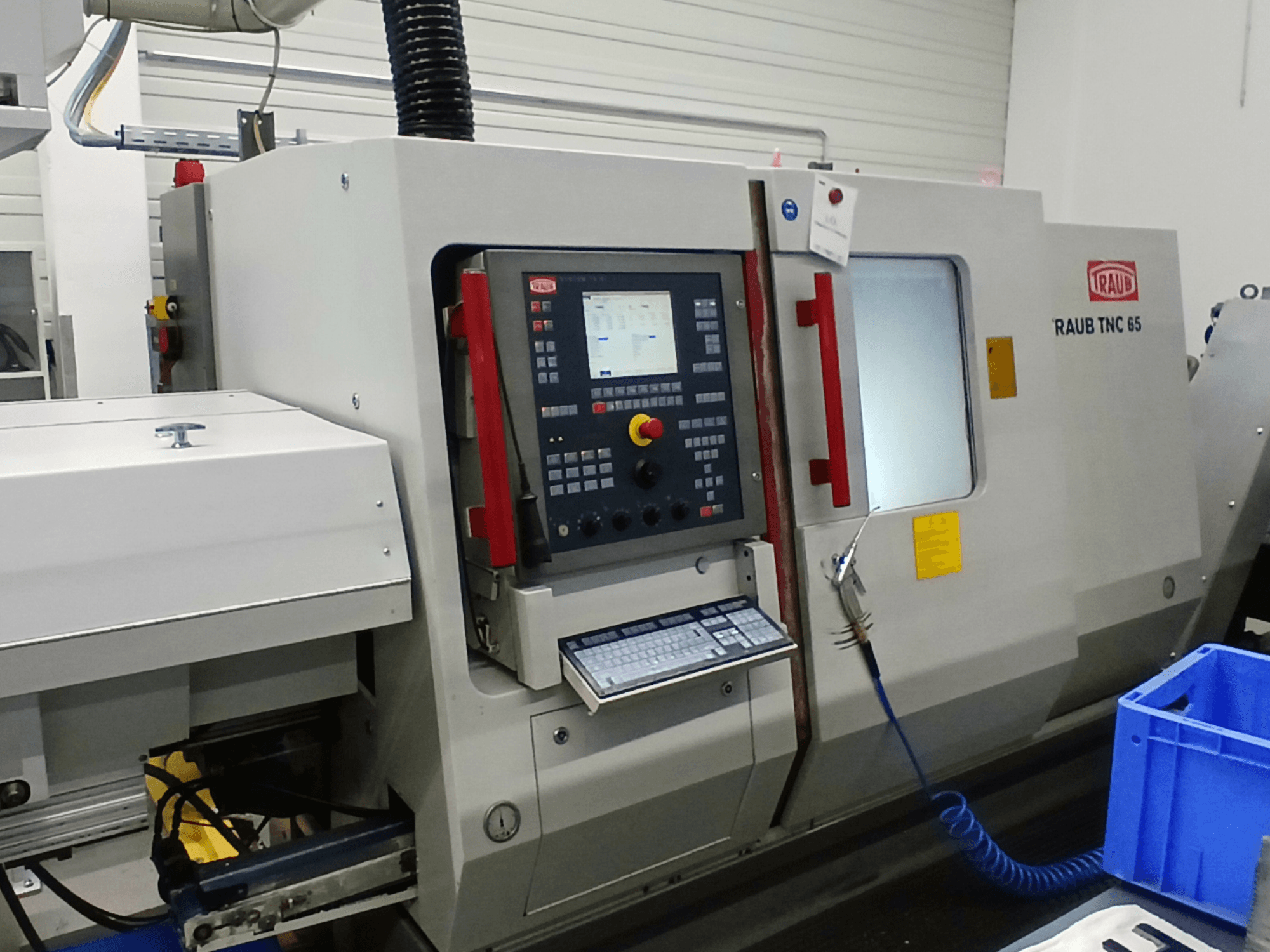

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

• Upravljački sustav: TX8i s 64-bitnim RISC visokoučinkovitim procesorom i dodatnim PLC visokoučinkovitim procesorom, integrirano računalo
• TX8i upravljanje s ravnim TFT zaslonom u boji i elektroničkim ručnim kotačićem
• Transformator s više raspona za 460 V / 400 V / 380 V / 220 V / 200 V, 50 Hz
• Radni napon stroja: 400 V 50 Hz
• Radni napon pribora: 230 V 50 Hz
• Upravljački napon: 24 V DC
• Dizajnirano za obradu metala i plastike s definiranim reznim rubom
• Maksimalna duljina tokarenja: 450 mm
• Provrt glavnog vretena: 65 mm
• Prolazni otvor vretena: 65 mm
• Maksimalni promjer stezanja ovisno o sustavu steznih čahura: 60 mm
• Promjer prednjeg ležaja: 66 mm
• Standardna stezna čahura: DIN 6343
• Maksimalni promjer stezanja: 65 mm
• Okretni moment glavnog vretena: 230 Nm
• Numerički upravljano glavno vreteno po osi C
• Brzi hod/brzina dodavanja po X osi: 7,5 m/min
• Sila pomicanja po X-osi pri 100% radnom ciklusu: 5000 N
• Kuglični vijak osi X: 32 × 5 mm
• Brzi hod/brzina dodavanja po Z-osi: 10 m/min
• Sila pomicanja Z-osi pri 100% radnom ciklusu: 8000 N
• Kuglični vijak osi Z: 32 × 10 mm
• Brzi hod/brzina dodavanja po Y osi: 3 m/min
• Pomak osi Y: ±35 mm
• Sila pomicanja po Y-osi pri 100% radnom ciklusu: 8000 N
• Kuglični vijak osi Y: 25 × 5 mm
• Stanice za alate: 10 (14 opcionalno)
• Veličina držača alata: Ø30×55 mm
• Alternativna veličina držača alata: Ø25 × 48 mm
• Veličina drške alata: 20 × 20 mm
• Alternativna veličina drške alata: 16 × 16 mm
• Maksimalna brzina protuvretena: 4000 o/min
• Maksimalni promjer stezanja protuvretena: 65 mm
• Snaga protuvretena: 11 kW
• Raspon konstantne snage protuvretena: 1:8
• Okretni moment protuvretena: 210 Nm
• Brzi hod/pomak protuvretena: 10 m/min
• Hod protuvretena: 520 mm
• Sila pomicanja protuvretena pri 100% radnom ciklusu: 6000 N
• Kuglični vijak protuvretena: 32 × 20 mm
• Protuvreteno C-osi sa sinkronim upravljanjem brzine
• Pogonski revolver alata 1: 3,1 kW, 4000 o/min
• Pogonski revolver alata 2: 3,1 kW, 4000 o/min
• Nadzor alata TX8i s kontrolom istrošenosti i loma putem nadzora osnog motora
• Rezanje navoja bez kompenzacijske stezne glave
• TRAUB Polyform softver za programiranje glodanja s C-osom (čeono, uzdužno, cilindrično površno)
• Priprema za Ethernet mrežnu vezu s RJ45 sučeljem
• Softver za protuvreteno Z/V osi s definiranim krajnjim položajem (prijenos površine)
• Tlak hidrauličkog sustava: 70 bara
• Kapacitet hidrauličkog spremnika: 70 l
• Tlak pumpe rashladne tekućine: 12 bara
• Kapacitet spremnika rashladne tekućine s transporterom strugotine: 435 l
• Priključna snaga: 39 kW
• Težina stroja s protuvretenom i električnim ormarom: 5200 kg
• Razina buke: 73 dB(A)
• Dopuštena temperatura okoline: 5–40 °C
• Maksimalna relativna vlažnost pri 40 °C: 50 %
• Sekcija kupole radnog područja: 450 mm
• Radno područje do protuvretena: 520 mm
• Ukupna radna površina: 728 mm
• Minimalna udaljenost F od konture protuvretena: 127 mm

• Stroj ima Y-os na kupoli 1, ali ne i na kupoli 2

Dodatna oprema

• Uređaj za istovar obratka s hvataljkom u kupoli 2
• Zglobni trakasti transporter strugotine, visina pražnjenja 1200 mm
• Visokotlačni sustav rashladne tekućine s programabilnim stupnjevima tlaka 20 / 5 bara
• Priprema za sustav za odvod i filtriranje, priključak Ø200 mm, utičnica 400 V
• Priprema sučelja za dodavač šipki DNH 61
