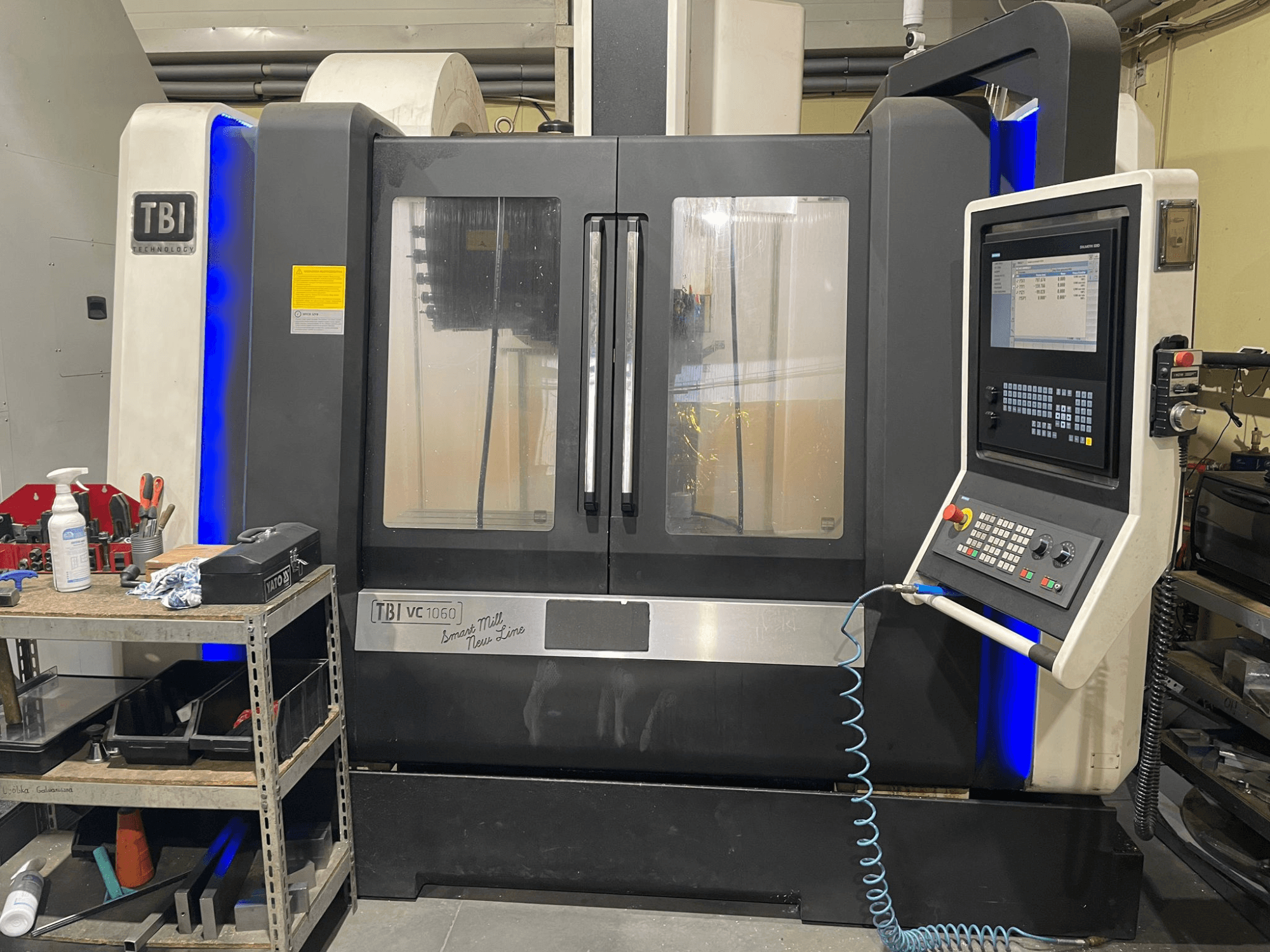

Vertikalni obradni centar TBI VC 1060 HH, prednji pogled, prikazuje upravljačku ploču, poklopac za prašinu i osvijetljene plave detalje.
Vertikalni obradni centar TBI VC 1060 HH, prednji pogled, prikazuje upravljačku ploču, poklopac za prašinu i osvijetljene plave detalje.

TBI - VC 1060 HHPL-MIL-TBI-2020-00001

85.000 €
GINDUMACOVA cijena
(Franko tvornica)
Zatražite službenu ponudu
Razgledajte stroj
Pošaljite protuponudu
Preuzmite PDF

Imate li dodatnih pitanja? Kontaktirajte nas!

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Kontaktirajte na Whatsappu
Prikaži na izvornom jeziku

Ovaj 3-osni TBI VC 1060 HH proizveden je 2020. godine. Ima pomak X-osi od 1000 mm, pomak Y-osi od 600 mm i pomak Z-osi od 650 mm. Stroj uključuje robusnu veličinu stola od 1100 x 500 mm i maksimalno opterećenje stola od 1000 kg. Ako tražite visokokvalitetne mogućnosti obrade, razmislite o vertikalnom obradnom centru TBI VC 1060 HH koji imamo na prodaju. Kontaktirajte nas za više detalja.

Pregled

  • brand: TBI
  • godina: 2020.
  • MODEL: VC 1060 HH
  • namjena: Glodanje
  • Lokacija: Poljska
  • vrsta stroja: Vertikalni obradni centar
  • brand upravljačke jedinice: SIEMENS

Tehničke informacije - TBI VC 1060 HH

Kontrolna jedinica

  • Marka kontrole: SIEMENS
  • Model kontrole: SINUMERIK 828D

Dimenzije

  • Visina stroja: 2800 mm
  • Duljina stroja: 2900 mm
  • Težina stroja: 6800 kg
  • Širina stroja: 2100 mm
  • Nosivost stola: 1000 kg

Pokret

  • Broj osi: 3
  • Putovanje osi X: 1000 mm
  • Putovanje osi Y: 600 mm
  • Putovanje osi Z: 650 mm

Tehničke specifikacije

  • Maksimalna težina alata: 7 kg
  • Brzina vretena: 10000 RPM
  • Veličina konusa: SK 40

Dodatne informacije

  • Kruto narezivanje navoja (nije potreban kompenzacijski držač)

  • Ručni kotač

  • Veličina stola: 1100 × 500 mm

  • Nosivost stola: 1000 kg

  • Udaljenost vretena od stola: 150–800 mm

  • Rashladna tekućina kroz vreteno: 20 bara

  • Kapacitet spremnika rashladne tekućine: 330 l; protok: 200 l/min

  • Brzi pomak (X/Y/Z): 36 / 36 / 36 m/min

  • Točnost pozicioniranja: ±0,005 mm

  • Ponovljivost: ±0,003 mm

  • Linearne vodilice X/Y/Z (valjčastog tipa)

  • Teleskopski poklopci za X/Y/Z osi

  • Pneumatski protuteža na Z-osi

  • Digitalni osni pogoni

  • Spremnik alata: 24 pozicije (SK40), dvostruka ruka

  • Maks. promjer alata: 80 mm; maks. duljina alata: 300 mm

  • Vrijeme izmjene alata: 1,5 s (brzi mjenjač alata s dvije ruke)

  • Stabilizacija temperature vretena

  • Sustav za pročišćavanje zraka vretena

  • Hlađenje alata: zrak i rashladna tekućina

  • Centralni sustav podmazivanja

  • Hlađenje električnog ormara

  • Sučelje za podatke: V.24 / RS232-C / USB

  • Sustav za ispiranje strugotine (dolje)

  • Ukupna snaga: 35 kVA

Dodatna oprema

  • Integrirani transporter strugotine sa spremnikom

  • Skimer za ulje

*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
