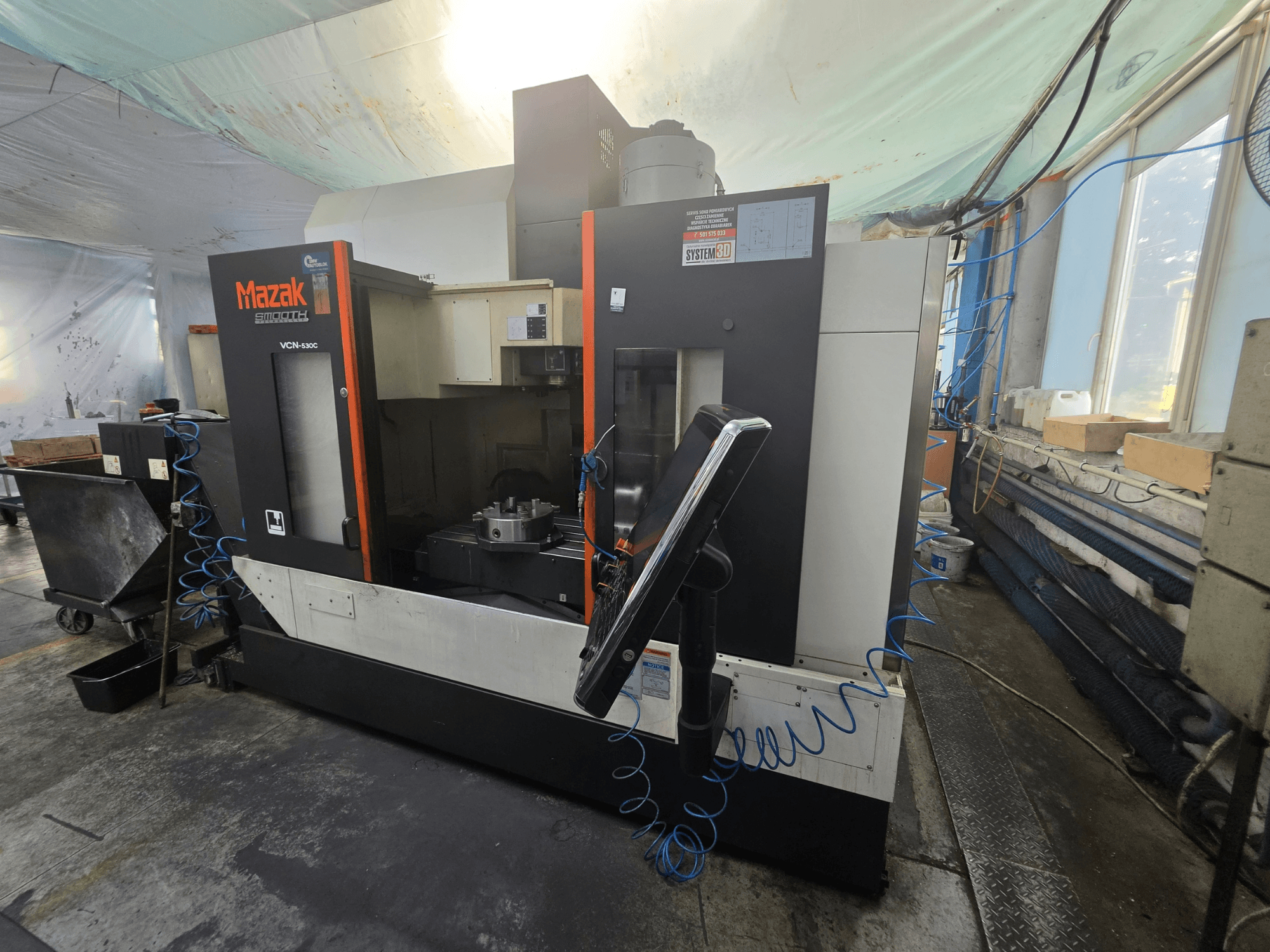

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Brojač rada (samo rezanje): 11.917 h

• Pomicanje osi (standardni VCN 530C):

  • Udaljenost površine stola od vrha vretena: 150–660 mm

  • Udaljenost stupa od središta vretena: 586 mm

• Radni opseg / kapaciteti:

  • Maks. duljina obratka: 1300 mm

  • Maks. širina obratka: 550 mm

  • Maks. visina obratka: 570 mm

  • Maks. težina obratka: 1200 kg

• Radni stol:

  • Veličina stola: 1300 × 550 mm

  • T-utori: 5; širina 18 mm; razmak 100 mm

  • Napomena: Nazivna nosivost stola ne predstavlja nosivost rotacijskog stola

• Vreteno:

  • Snaga motora: 18,5 / 11 / 7,5 kW (ovisno o radnom režimu)

• Alati / ATC:

  • Maks. duljina alata: 350 mm

  • Maks. promjer alata: 80 mm (125 mm s praznim susjednim utorima)

  • Izmjena alata: 1,3 s

• Brzine dodavanja:

  • Brzi X/Y/Z: 42 m/min

  • Brzina rezanja: 1–42 000 mm/min

• Komunalne usluge / dimenzije:

  • Kapacitet spremnika rashladne tekućine: 250 L

  • Površina poda (približno): 2880 × 3102 mm

  • Visina stroja (približno): 2.807 mm

• Uključene značajke stroja (PD081 proizvodni paket):

  • Zračni mlaz obratka

  • Visokotlačno hlađenje kroz vreteno

  • Ispiranje poklopaca stroja rashladnom tekućinom

  • Sinkrono tapkanje

  • CNC memorija: maksimalna veličina programa 8 MB

  • G00 Optimizacija brzog kretanja konstantnog nagiba

Dodatna oprema

• Četvrta os:

  • Tsudakoma NC rotacijski stol, model RNE-200L (Japan), s prednjom pločom od 250 mm

  • Priprema četvrte osi na stroju

• Upravljanje čipovima:

  • Lijevi Crowtherov zglobni transporter strugotina

  • Priprema za transporter strugotine s lijeve strane

• Ispitivanje:

  • Renishaw OMP60 sonda za obradak

  • Priprema za OMP60 na stroju

• Izvlačenje:

  • Uređaj za ekstrakciju uljne magle Filtermist FX6002

• Ostalo:

  • Sustav za pričvršćivanje obratka

  • Pneumatski pištolj za pranje rashladne tekućine
