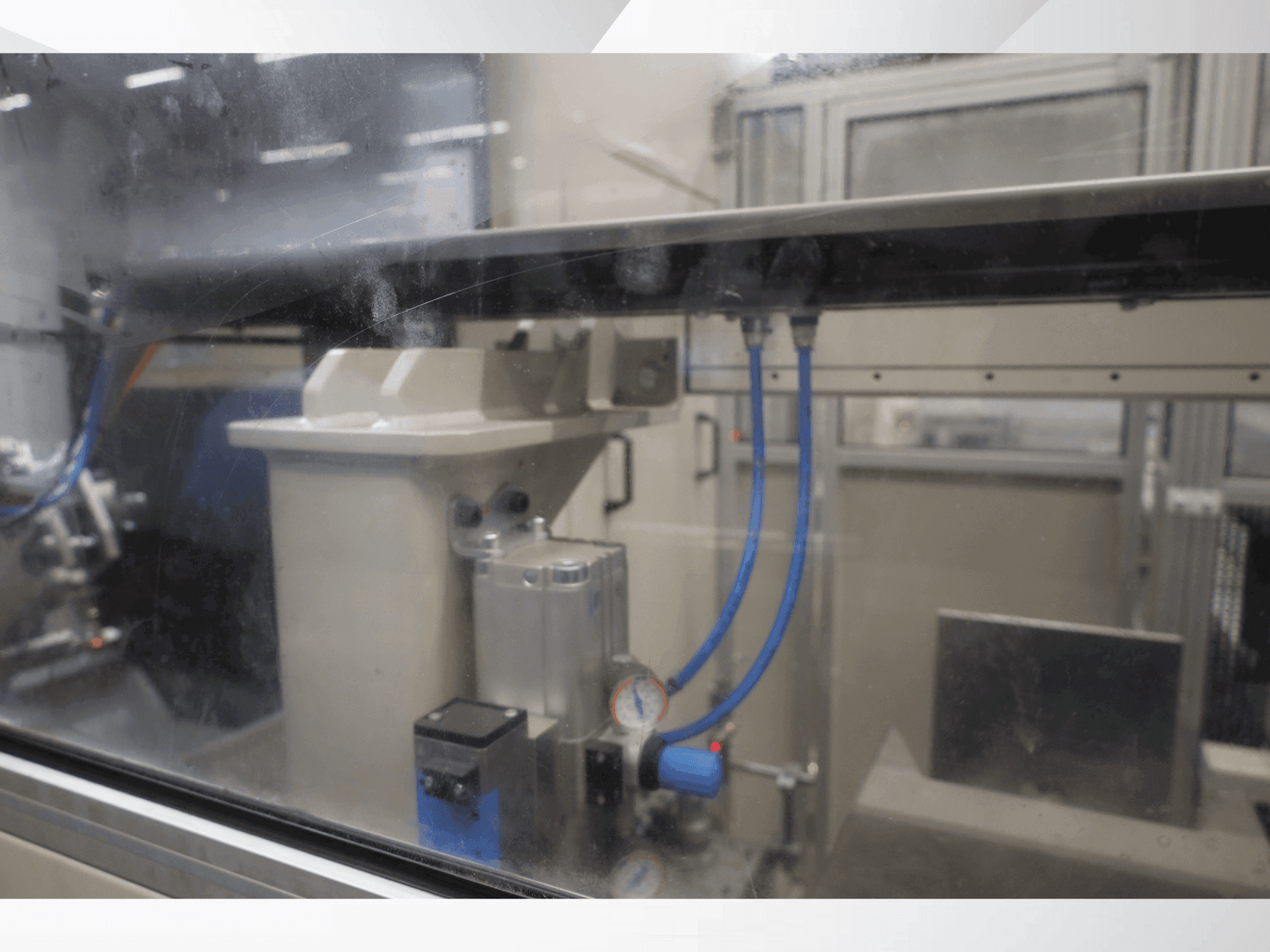

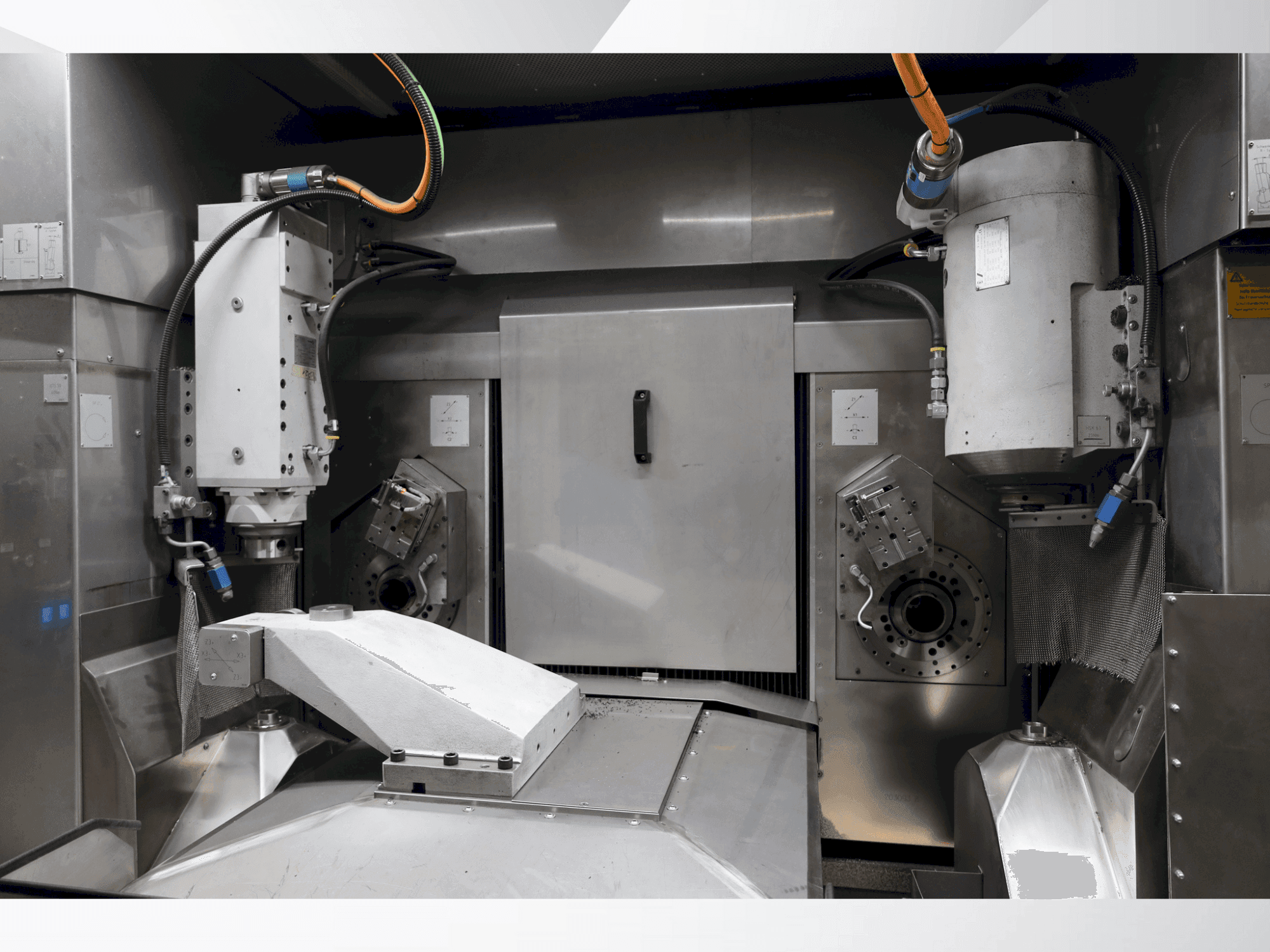

PROFILATOR - DV370-HL-05DE-OTH-PRO-2020-00001

Dodatna oprema

• Nazubljeno vreteno 1: Sučelje za stezanje alata: HSK-C63/ Maksimalna brzina alata: 4500 1/min /Moment pritezanja vijaka, stezna glava: 20 Nm
• Nazubljeno vreteno 2: Sučelje za stezanje alata: UTS 50 /Maksimalna brzina alata: 7000 1/min/ Moment zatezanja vijaka UTS stezaljka: 40 Nm

Prednosti stroja

Tehničke prednosti stroja

• Nc vreteno obratka 1: putanja puta x1: 1760mm, z1: 385mm/ rezolucija hoda na cnc-u: 0,001mm/ ulazna brzina osi max: 60 m/min
• Nc vreteno obratka 2: putanja puta x2: 2011 mm, z2: 390 mm /rezolucija hoda na cnc-u: 0,001 mm/ulazna brzina osi max: 60 m/min
• Nc kontradržač obratka: putanja kretanja x3: 104mm, z3: 107mm /rezolucija hoda na cnc-u: 0,001mm /ulazna brzina osi max: 60 m/min
• Toranj zupčanika 1: poprečni put y11: 195 mm /razlučivost pomaka na cnc-u: 0,001 mm /kut zakretanja b1 max: 10°
• Utovarni portal: hod u5 osi: 1907 mm / poprečni put v5 osi: 271 mm
• Ulazna brzina (sve primjenjive osi): max 60 m/min
• Promjer rotacije maks. : 210 mm/promjer obrade maks. : 200 mm/duljina obratka max: 300 mm/sučelje, stezanje obratka: kk6/brzina obratka max: 1100 1/min
• Tvorničko stražnje vreteno 1/2: maks. Brzina: 1000 1/min/vreteno zupčanika 1 i 2, klizač za pomicanje y11, nc držač obratka, klizač x1/x2, klizač z1/z2, osovina a11 (jedinica za punjenje), u5 i v5 osi (utovarni portal):/brzina maks. : 3000 1/min, 9000 1/min za vreteno zupčanika 2
• Utovarni portal: 500 kg/magnetski transporter za strugotinu: 100 kg/hladnjak za vodu: 150 kg
