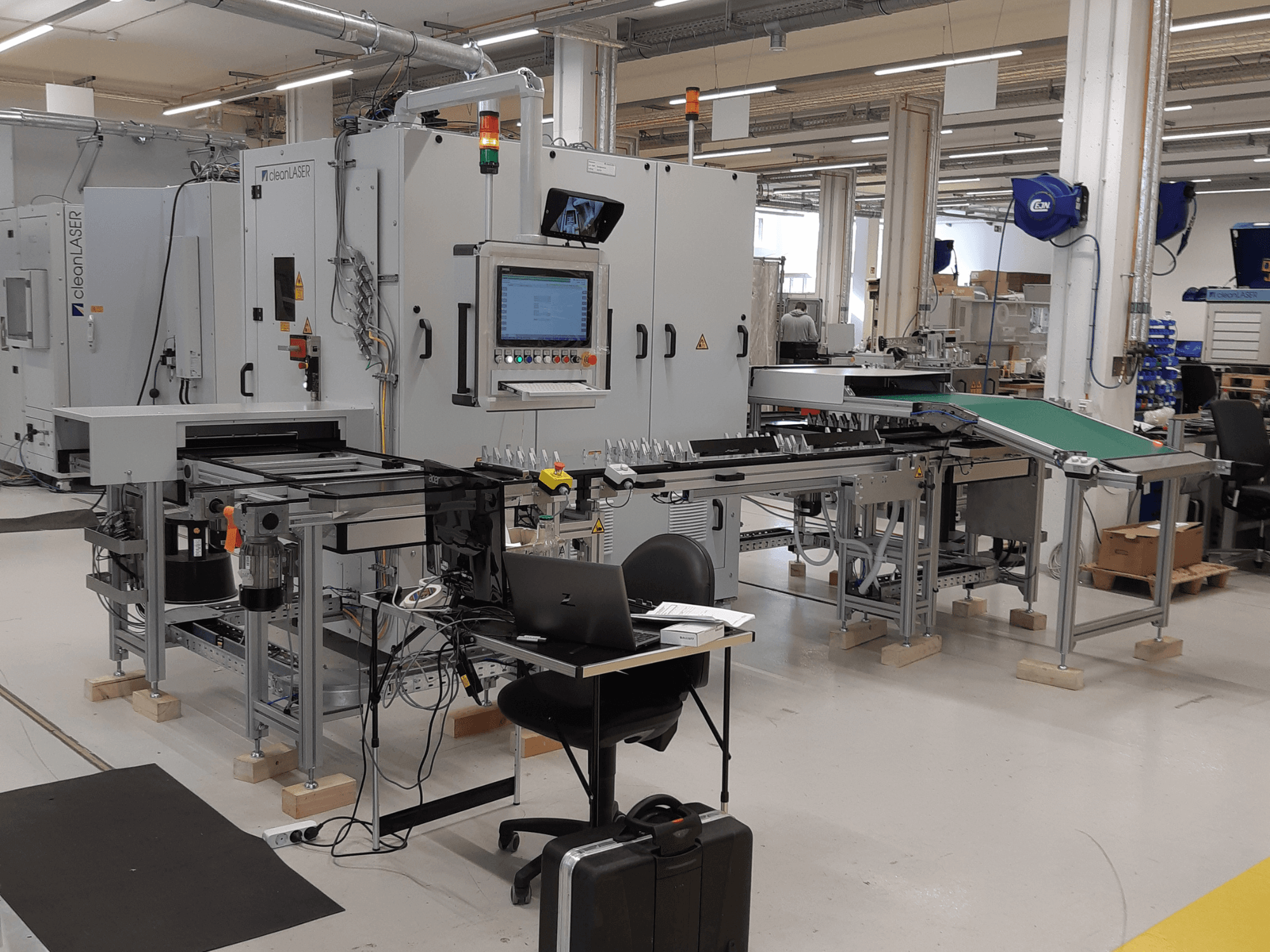

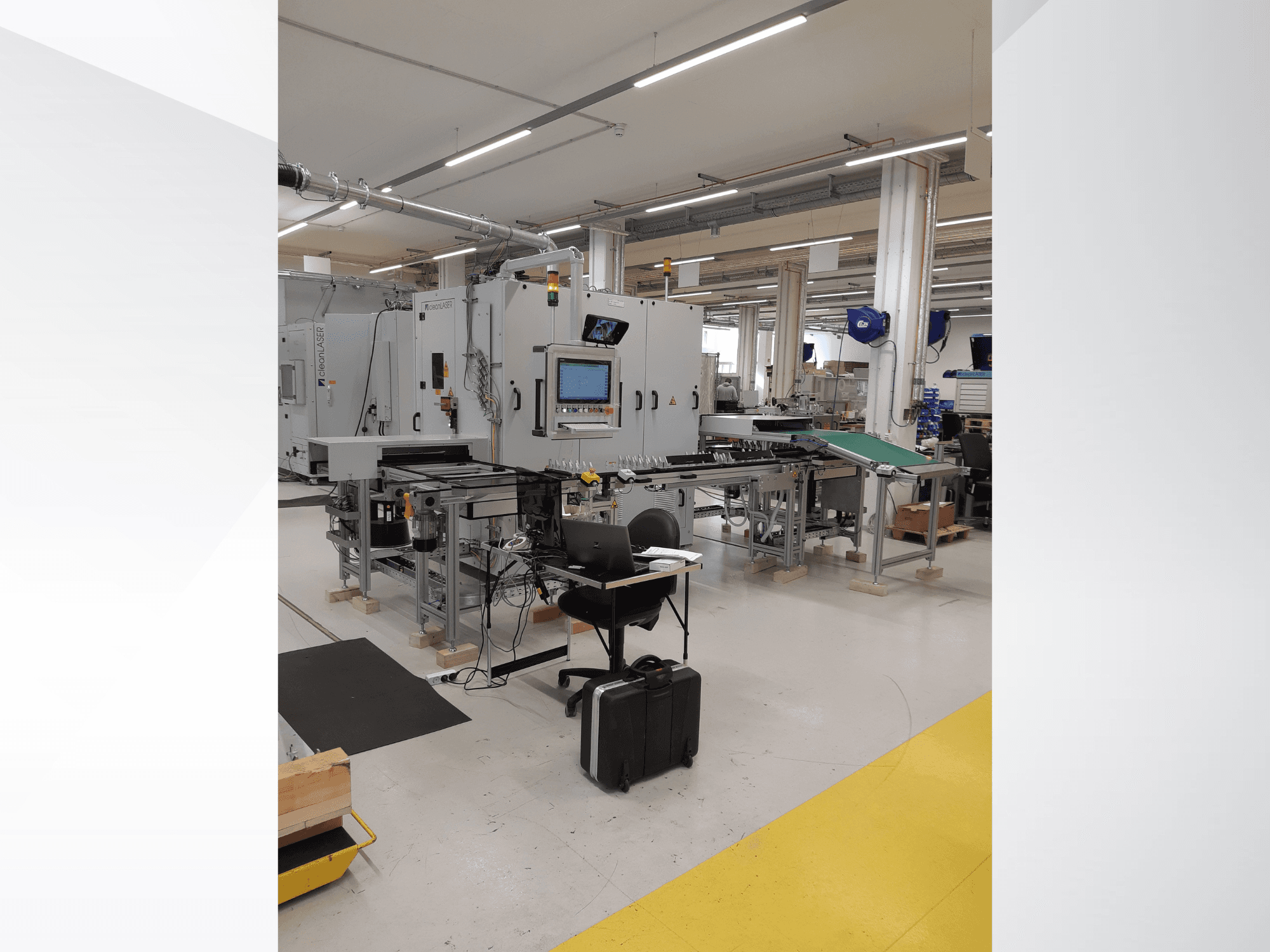

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Vrsta stroja: Automatizirana robotska ćelija za lasersko čišćenje

• Primjena: Automatizirano lasersko čišćenje / Površinska obrada metalnih komponenti

• Izvor lasera: cleanLASER CL600

• Vrsta lasera: Q-prekidački vlaknasti laser

• Prosječna snaga lasera: 600 W

• Valna duljina: 1064 nm

• Klasa lasera: Klasa 4 (izvor lasera)

• Potpuna klasifikacija sustava: Klasa lasera 1

• Laserska optika: STAMP 25

• Vrsta skenera: 2D skener

• Radno polje skeniranja: cca. 65 × 65 mm

• Objektiv: f = 163 mm

• Crveni pozicijski laser: Da

• Frekvencija impulsa: Promjenjiva

• Isporuka snopa: Potpuno poravnana putanja snopa

• Duljina vanjskog vlakna: cca. 8 m

• Priključak za bravu vrata: Da

• Daljinska dijagnostika: TCP/IP / USB

• Sučelje za sabirnicu polja: Profinet

• Softver: cleanSTUDIO

• Teledijagnostički softver: CLL daljinska dijagnostika

• Vrsta robota: Industrijski robot sa 6 osi

• Programiranje robota: Način učenja

• Robotska hvataljka: Hvataljka za pojedinačne dijelove

• Sustav utovara: Ručno utovar

• Transportni sustav: Bosch T2 sustav nosača

• Sustav međuspremnika: Više nosača obradaka

• Istovar: Automatski transporter

• Duljina transportera: cca. 2 m

• Nosač obratka: Nije uključen

• Tipovi dizajniranih obradaka: 2

• Dimenzije stroja (Š × D × V): cca. 2035 × 2200 × 2215 mm

• Okvir stroja: Zavareni čelični osnovni okvir

• Konstrukcija ćelija: Aluminijski profili

• Radni stol: Aluminijska ploča s T-utorima

• Ulazna vrata: Preklopna vrata

• Električni ormar: Integrirani dvostruki ormar

• Širina ormara: 1200 mm

• Dubina ormara: 800 mm

• Zahtjev za hlađenje: Vanjsko vodeno hlađenje (<17°C)

• Hladnjak: Cooler ONE Plus Air Rev. 2.0

• Temperatura okoline: Do 38°C

• Vrsta hlađenja: Zračno hlađenje

• Napajanje: 400 V

• Jezik rada: njemački / engleski

Sustav za apsorpciju/ekstrakciju

• Sustav za usisavanje: TEKA Maxi

• Snaga motora: 3 kW

• Maksimalni protok zraka: 500 m³/h

• Maksimalni vakuum: 1000 Pa
