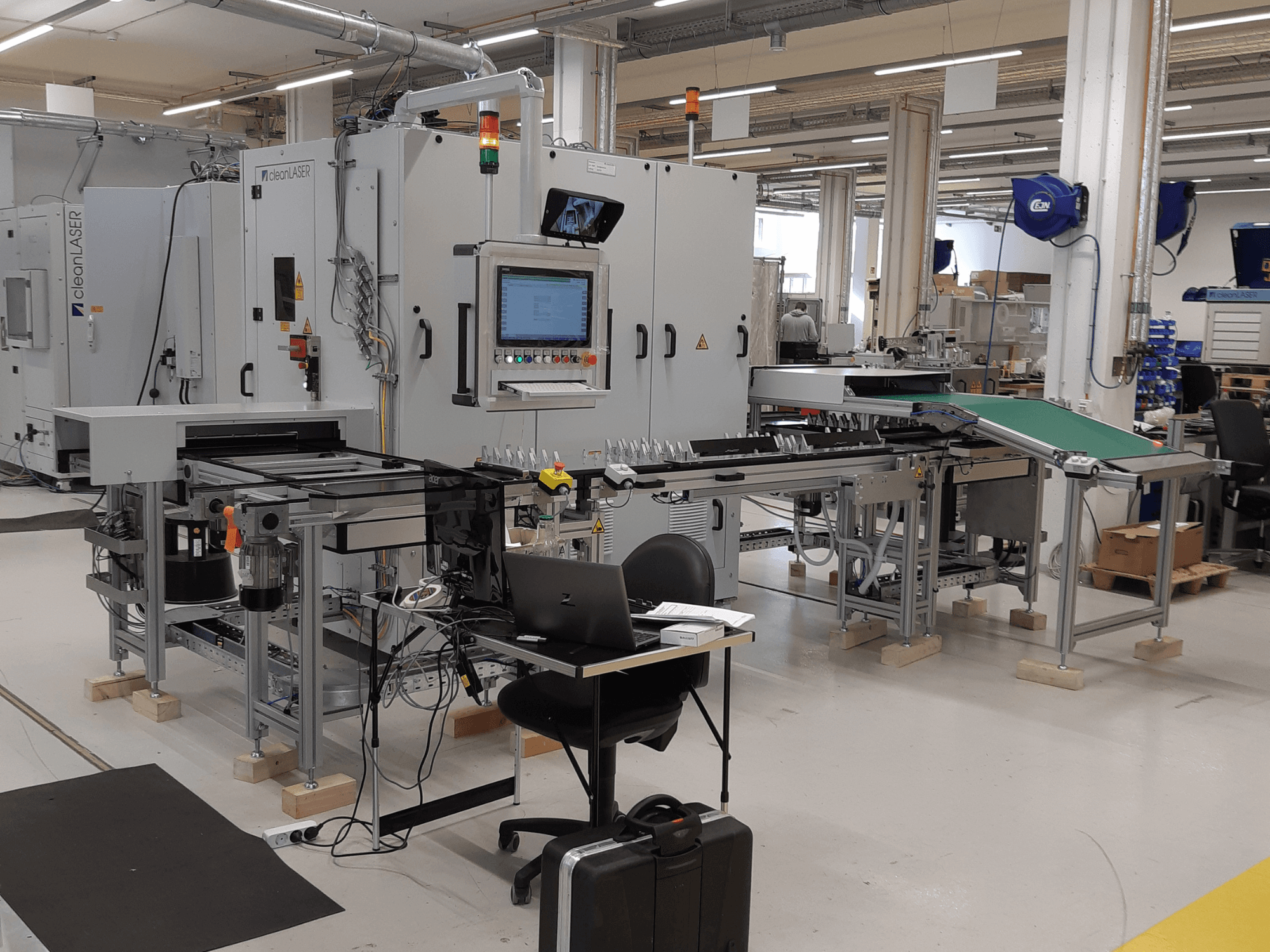

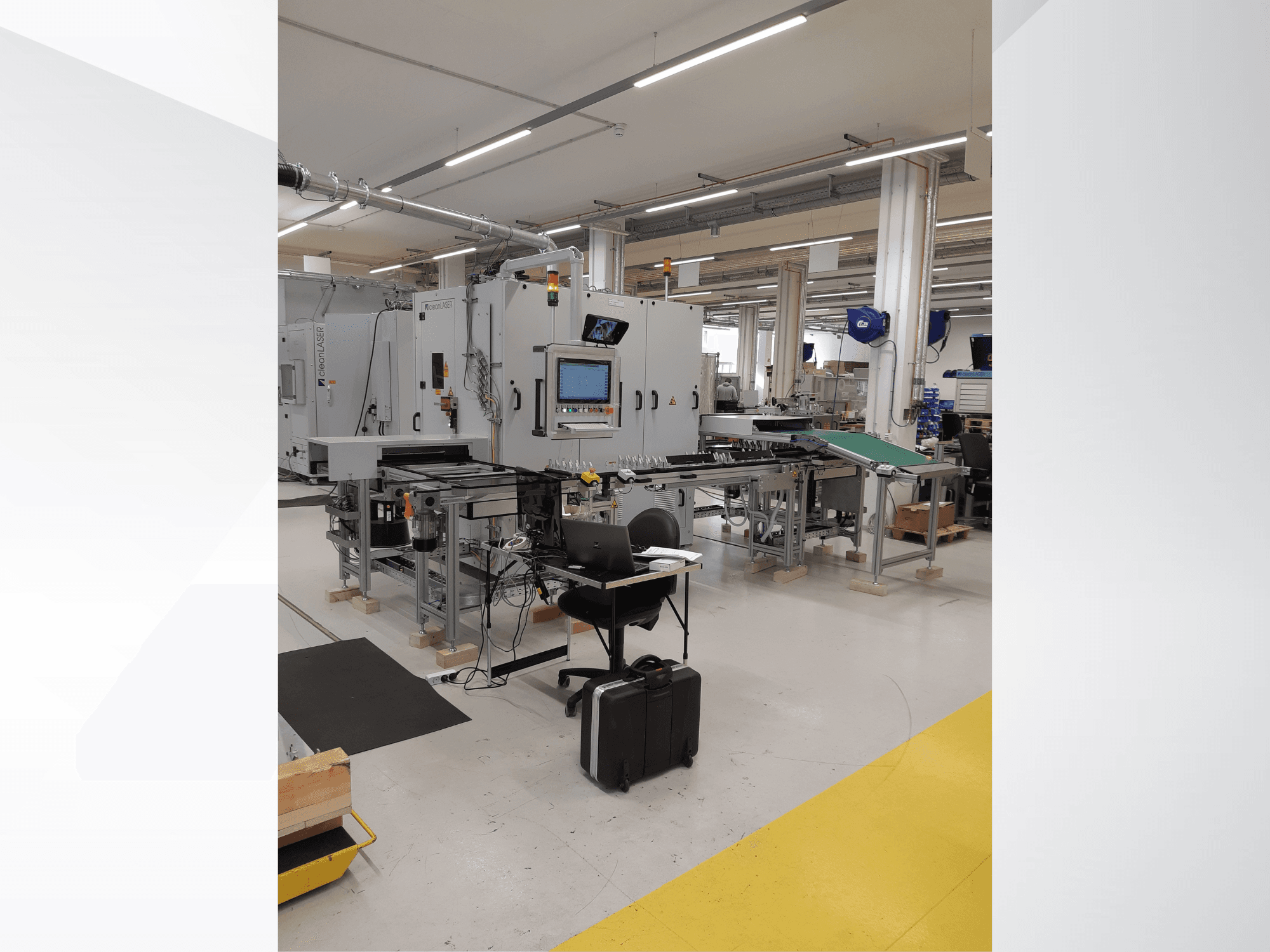

CLEAN LASER - clean CELL 3220DE-OTH-OTH-2021-00001

Vrsta stroja: Automatizirana robotska ćelija za lasersko čišćenje

Izvor lasera: cleanLASER CL600 laser srednje snage

Vrsta lasera: Diodno pumpani laser u čvrstom stanju (DPSSL)

Valna duljina lasera: 1064 nm

Način rada lasera: Pulsni (ns)

Prosječna snaga lasera: 600 W ±5%

Valna duljina lasera za poravnavanje: 658 nm

Snaga lasera za poravnanje: 28 mW

Sustav hlađenja: Integrirani sustav hlađenja voda-voda

Dodatni hladnjak: Cooler ONE Plus Air (zračno hlađen)

Vrsta optičkog kabela: Kvarcni optički kabel

Duljina vlakna: 10 m

Geometrija vlakana: Kvadrat

Promjer zaštitnog crijeva: 21 mm

Optički sustav: STAMP 25 2D optika

Optički priključak: 90°

Žarišna duljina: 163 mm

Marka upravljačke jedinice: Siemens

Model upravljačke jedinice: SIMATIC S7-1500 PLC

Pogonski sustav: Siemens 1FK7 servo pogoni

Linearni osni sustav: 3-osni portalni sustav

Maksimalna nosivost osi: cca. 25 kg

Brzina osi (X/Y): >200 mm/s

Komunikacijsko sučelje: Profinet

Digitalni I/O: Standardni

Softver: cleanSTUDIO / cleanCONTROL

Industrijsko računalo: 19" računalo za rackove

Kapacitet SSD-a: 256 GB

RAM: 8 GB

Procesor: Intel Core i5 (minimalno) ili ekvivalent

Robot: ABB robot

Hvataljka: Hvataljka za 2 obratka

Transportni sustav: Bosch TS2 sustav za prijenos

Sustav utovara: Ručno utovarivanje nosača obratka

Duljina ispuštajućeg transportera: cca. 4,8 m

Sustav za ekstrakciju: ULT Maxi Plus

Kapacitet ventilatora: maks. 4.000 m³/h

Maksimalni tlak: 3.300 Pa

Filterski ulošci: 4 × 600 mm

Kapacitet bubnja za prašinu: 200 L

Snaga usisavanja: 5 kW

Napajanje: 400 V, 3 faze
