NAKAMURA-TOME - STW-40PT-TUR-NAK-2000-00001

Name: NAKAMURA-TOME STW-40
Brand: NAKAMURA-TOME
SKU: PT-TUR-NAK-2000-00001
Price: 79000 EUR
Availability: InStock

79.000 €

GINDUMACOVA cijena

(Franko tvornica)

Zatražite službenu ponudu

Razgledajte stroj

Pošaljite protuponudu

Preuzmite PDF

Imate li dodatnih pitanja? Kontaktirajte nas!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Kontaktirajte na Whatsappu

GINDUMAC
Proizvodi
Alatni strojevi
➤ Rabljeni NAKAMURA-TOME STW-40 na prodaju | gindumac.com

Prikaži na izvornom jeziku

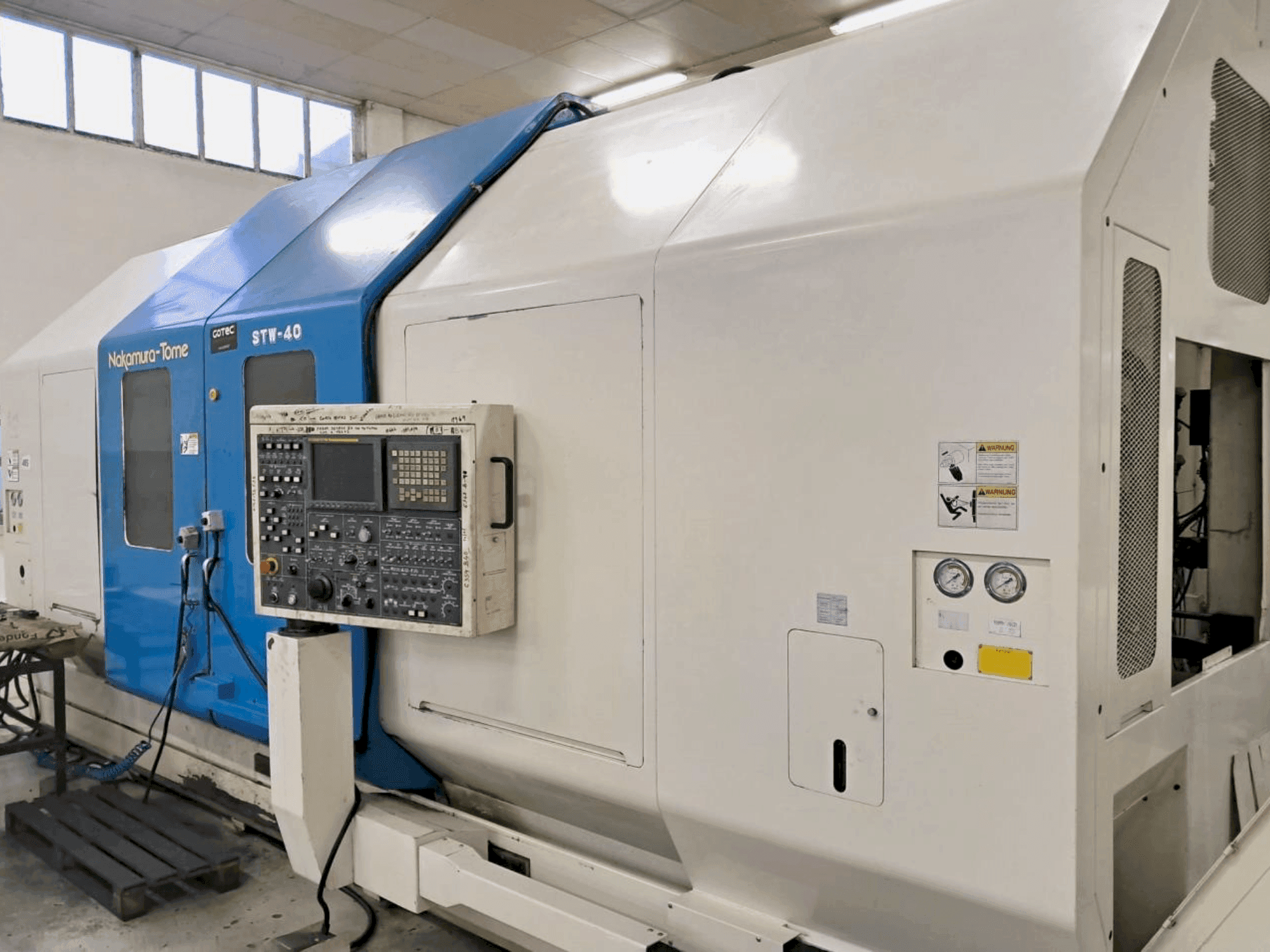

Ovaj 9-osni Nakamura-Tome STW-40 proizveden je 2000. godine, s maksimalnim promjerom tokarenja od 570 mm i duljinom tokarenja do 1550 mm. Može se pohvaliti brzinama vretena do 3500 o/min i brzim hodom od 25 m/min na X-osima i 30 m/min na Z-osima. Idealan za složene strojne zadatke, uključuje 80-struki WZG spremnik i zglobni trakasti transporter strugotina. Kontaktirajte nas za više informacija o ovom stroju.

Pregled

brand: NAKAMURA-TOME
godina: 2000.
MODEL: STW-40
namjena: Tokarenje
Lokacija: Portugal
vrsta stroja: Turn-Mill centar
brand upravljačke jedinice: FANUC

Tehničke informacije - NAKAMURA-TOME STW-40

Kontrolna jedinica

Marka upravljanja: FANUC
Model upravljanja: 16i-TA

Dimenzije

Dubina stroja: 6200 mm
Visina stroja: 3200 mm
Težina stroja: 22000 kg

Pokret

Broj osi: 9
Pomak X osi: 400 mm
Pomak Z osi: 1550 mm

Tehničke specifikacije

Brzina vretena: 3500 RPM

Dodatne informacije

Dodatna oprema

12000 okretaja u minuti za gornje WZG vreteno s pogonskom snagom 11/7,5 kW i okretnim momentom 79/47 Nm
WZG magazin s 80 rupa
Automatsko pokretanje i gašenje stroja s funkcijom programa zagrijavanja
WZG kontrola loma sa zastavom skeniranja za gornje WZG vreteno
2 HD - Brinkmann pumpe za gornje WZG vreteno i donju kupolu (kapacitet pumpe = 45 litara u minuti)
Zglobni trakasti transporter strugotine s izbacivanjem udesno

Prednosti stroja

Tehničke prednosti stroja

Maks. Promjer tokarenja gornjeg wzg vretena: 570 mm // maks. Promjer tokarenja kupole dolje lijevo i desno: 400 mm
Standardni promjer tokarenja: 300 mm
Maksimalna duljina tokarenja kupole - dolje lijevo i desno: 500 mm
Maks. Duljina tokarenja gornjeg wzg vretena: 1550 mm
Razmak između vrhova vretena: 1900 mm
Razmak između 2 stezne glave s 3 čeljusti: 1500 mm
Potrebna snaga: ukupna priključna snaga 160 kva
Potrošnja zraka: približno 500 litara u minuti
C1 + c2: 400 okretaja u minuti
B-os: 12,5 o/min

Dodatne informacije

Lijevo / Desno vreteno: Pogonska snaga i okretni moment: 22/15 kW Okretni moment: 500/794 Nm Brzina vretena: 30-3500 o/min Glava vretena: A1-8 Unutarnji promjer prednjeg ležaja: 130 mm Provrt vretena: 85 mm Maks. kapacitet šipke: 71 mm Maks. veličina stezne glave: 315 mm C - Os 3 osi istovremeno: X, Z, C Vrijeme uključivanja: 0,5 sek Brzina brzog pomicanja: 400 o/min (144000 °/min) Brzina pomaka: 1 - 4800 °/min Točnost graduacije: 0,011° (30 kutnih sekundi) Ponovljivost: ± 0,006° (± 20 kutnih sekundi) Okretni moment disk kočnice vretena: 25 kgfm Glodanje i Bphr pogon za gornje WZG vreteno: CAPTO-C6 Snaga pogona: 15/11 kW od 800 o/min Brzina motora: 60 do 6000 o/min Okretni moment: WeldonS, 10, 12, 14, 16, 20, 25 Stezne naprave za pričvršćivanje alata: stezna glava ER-25/ER-32

*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
