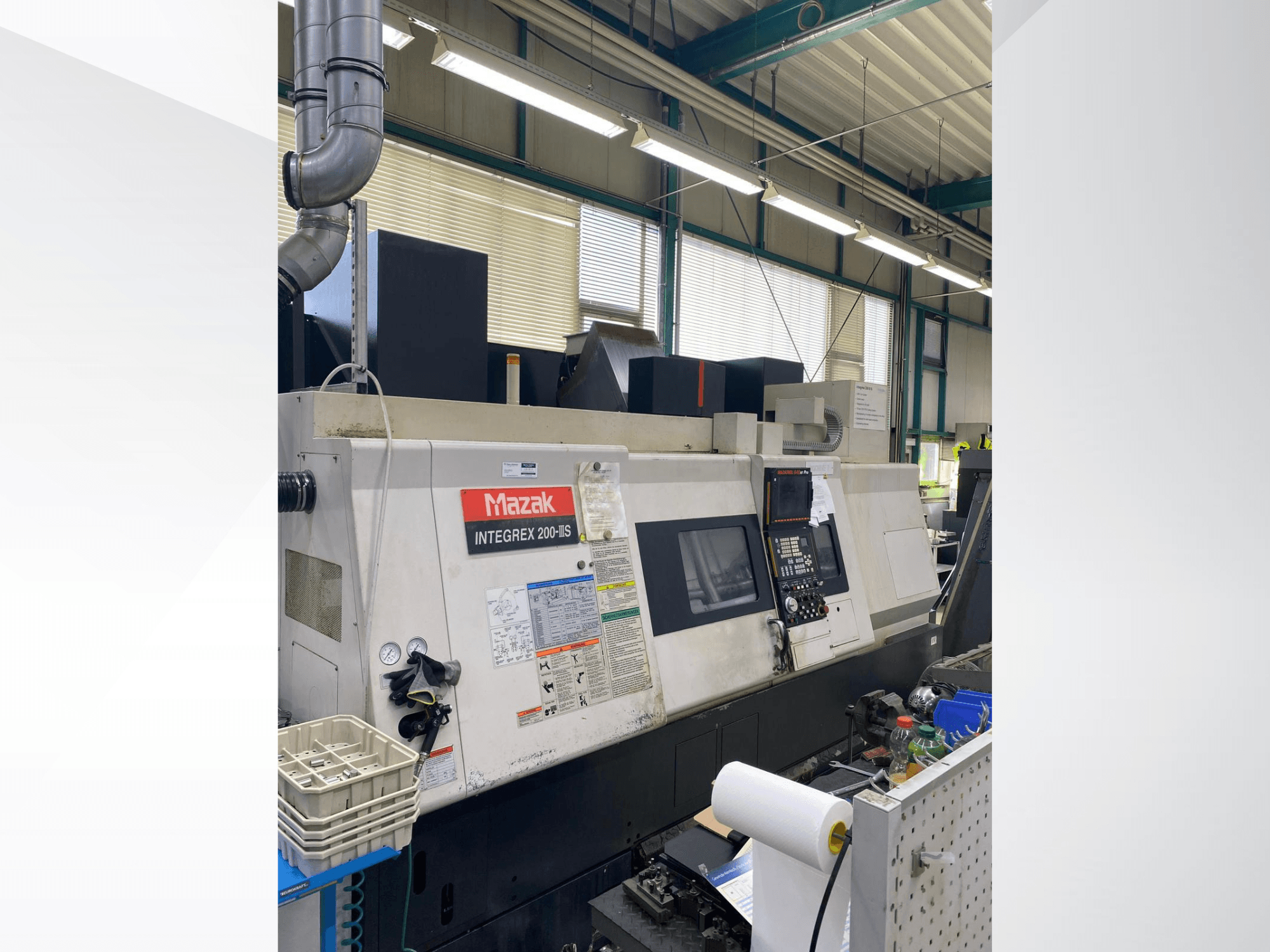

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Maks. promjer zamaha: 660 mm

- Maks. promjer tokarenja: 660 mm

- Maks. promjer okretanja preko klizača: 500 - 660 mm

- Maks. radni promjer šipke: 51 mm

- Maks. težina obratka (uklj. steznu glavu) - Stezna glava Obradak: 100 kg

- Maks. težina obratka (uklj. steznu glavu) - Osovina obratka: 150 kg

- Raspon brzine glavnog vretena (bezstepeno): 35 - 5.000 o/min

- Snaga glavnog pogona vretena (30 min. nazivne snage / 100% kontinuiranog rada): 22 kW / 15 kW

- Maks. okretni moment glavnog vretena: 349 Nm

- Glavni vrh vretena: A2-6"

- Glavni otvor vretena: Promjer 76 mm

- Promjer glavne stezne glave vretena: 210 mm

- Indeksiranje glavnog vretena (C-os): 0,0001°

- Snaga pogona drugog vretena (30 min. nazivne snage / 100% kontinuiranog rada): 18,5 kW / 15 kW

- Raspon brzine drugog vretena: 35 - 5.000 o/min

- Maks. okretni moment drugog vretena: 326 Nm

- Indeksiranje drugog vretena (C-os): 0,0001°

- Promjer stezne glave drugog vretena: 210 mm

- Dizajn revolvera za alate: Revolver s jednim vretenom za stacionarne ili pogonjene alate

- Pogonska snaga pogonskih alata (IPM motor) (20% ED): 15 kW

- Pogonjeni alati Maks. okretni moment: 120 Nm

- Raspon brzina pogonjenih alata: 15 - 12 000 o/min

- Konus alata: MAZAK KM 63 sustav za brzu izmjenu (za stacionarne alate)

- Vrsta spremnika alata: Bubnjasti tip

- Kapacitet magazina alata: 80 mjesta (opremljeno za stacionarne i pogonjene alate)

- Težina alata: maks. 10 kg

- Promjer alata: maks. 90 mm

- Promjer alata (sa slobodnim susjednim utorima): maks. 125 mm

- Duljina alata: maks. 300 mm

- Vrijeme izmjene alata (korak 1, od alata do alata): cca. 1,3 s

- Pomak Y-osi: +/- 80 mm

- Hod W-osi: 1050 mm

- Raspon zakretanja osi B: -30° do +195°

- Brzina brzog kretanja po osi X: 38 m/min

- Brzina brzog kretanja po osi Y: 26 m/min

- Brzina brzog kretanja po osi Z: 38 m/min

- Brzina brzog kretanja po osi W: 30 m/min

- Brza brzina kretanja C-osi: 400 o/min

- Raspon posmaka X-osi: 0 - 8.000 mm/min

- Raspon posmaka Z-osi: 0 - 8.000 mm/min

- Raspon posmaka Y-osi: 0 - 8.000 mm/min

- Kapacitet spremnika rashladne tekućine: 220 L

- Brzina isporuke pumpe: cca. 20 l/min

- Tlak pumpe: cca. 5 bara

- Snaga pumpe: 635 W

- Priključena snaga: 61,4 kVA

- Radni napon: 400 V / 50 Hz

- Pneumatski tlak: 5 bara, 500 l/min

- Ukupni radni sati: 3.520 sati (zabilježeno 04.05.2026.)

- Vrijeme automatskog procesa: 1.581 sati

- Vrijeme automatskog rezanja: 1.267 sati

- Čisto vrijeme rezanja: 905 sati

- Vrijeme rada: 615 sati

- Standardni pribor / Dodatna oprema:

- B-os (os pozicioniranja 0,0001°)

- C-os (0,0001°)

- Y-os

- Orijentacija vretena na drugom vretenu

- Sinkronizacija glavnog i drugog vretena

- Hidraulična stezna glava s 3 čeljusti promjera 210 mm, tip KITAGAWA B-208, uključujući 1 set mekih čeljusti (glavno vreteno)

- Hidraulična stezna glava s 3 čeljusti promjera 210 mm, tip KITAGAWA B-208, uključujući 1 set mekih čeljusti (2. vreteno)

- Dvostruki nožni prekidač za otvaranje/zatvaranje steznih glava za glavno i drugo vreteno

- Povratna informacija o statusu stezne glave (otvorena/zatvorena) za glavno i drugo vreteno

- Uređaj za ispuhivanje zraka na steznoj glavi (drugo vreteno)

- Namještač alata (Alatsko oko)

- Blokada ulaznih vrata

- Kompletan sustav hlađenja

- Rashladna tekućina i zaštita od strugotine putem potpuno zatvorenog radnog prostora

- Rasvjeta radnog prostora

- Sustav transportera strugotine (vidljiva jedinica Mayfran ConSep)
