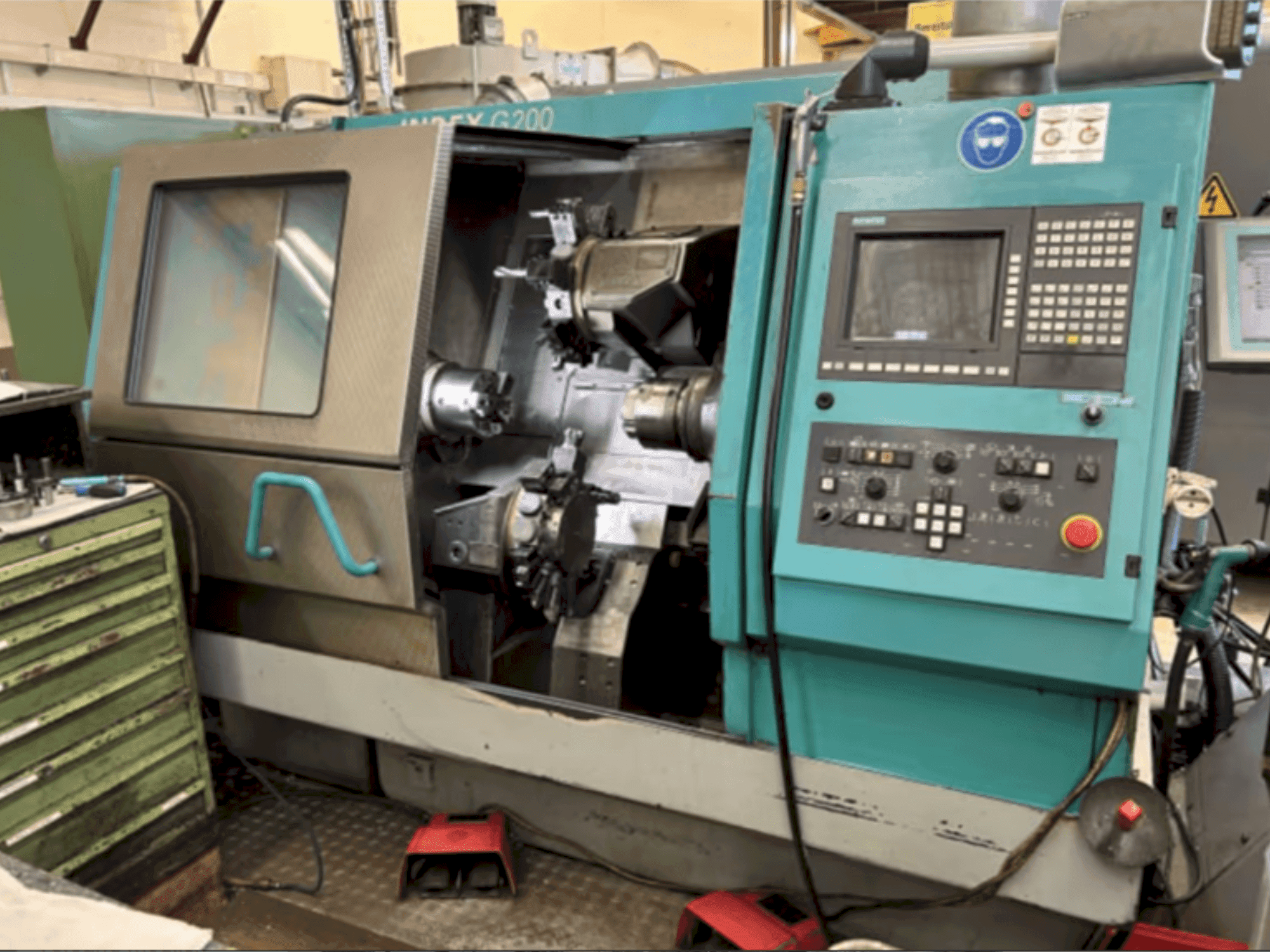

Index - G200 CDE-TUR-IND-2000-00003

Dodatna oprema

• Sinkroni uređaj za obradu protuvretenom
• Nosač alata 3 za sinkrono vreteno (obrada stražnjeg kraja)
• Dodatno vreteno za glodanje
• Uređaj za glodanje navoja i tokarenje poligona
• Izmjenjivač alata bez hvataljke (6 alata, HKS-50 B, KM40)
• Rukovanje obratkom WHU100

Prednosti stroja

Tehničke prednosti stroja

• Potreban prostor (bez vodilice za materijal): 3580 x 3108 mm
• Upravljačka jedinica: rezolucija: 0,001 mm (ulaz/izlaz/korekcija)
• Sveobuhvatan raspon kretanja s konfiguracijom više osi
• Visoka preciznost s rezolucijom od 0,001 mm u numeričkom upravljanju
• Svestrane faze proširenja i dodatna oprema za poboljšanu funkcionalnost

Dodatne informacije

Kretanje Poprečni klizač 1 (gore) - osi XYZB: os X: Put klizača 155 mm, sila pomaka 5000 N, brzi pomak 20 m/min, rezolucija 0,0005 mm os Y: Put klizača 120 mm, sila pomaka 10000 N, brzi pomak 7,5 m/min, rezolucija 0,0005 mm os Z: Put klizača 590 mm, sila pomaka 5000 N, brzi pomak 30 m/min, rezolucija 0,001 mm os B (rotirajuća): raspon okretanja 360°, kutni koraci 5° (s zaključavanjem), rezolucija 0,001° (sa stezanjem), vrijeme prebacivanja za 180°: 1 s Poprečni klizač 2 (dolje) - osi XZ: os X: Put klizača 105 mm, sila pomaka 5000 N, brzi pomak 20 m/min, rezolucija 0,0005 mm os Z: Put klizača 307 mm, sila pomicanja 5000 N, brzi pomak 30 m/min, rezolucija 0,001 mm Revolver Revolver desno: X-os: Put klizača 120 mm Z-os: Put klizača 400 mm Razmak središta stražnjeg dijela: 400 mm Sila pritiska (maks.): 5500 N Pogon: Hidraulički ili električni Medij Napajanje: 400 V, 50/60 Hz Priključna snaga: 20-45 kVA Potrošnja struje: 35-80 A Hidraulički sustav: Brzina isporuke: 18 l/min Tlak sustava: 90 bar Kapacitet punjenja: 70 litara Sustav hlađenja i podmazivanja: Kapacitet pumpe (preklopni): 20 l/min pri 18 bara / 50 l/min pri 3 bara / 60 l/min pri 5-7 bara Količina punjenja: cca. 230 litara Transporter strugotine: Zglobni remen ili strugač Držač obratka: Glavno vreteno: DB5 unutarnji nosač / D140 vanjski nosač, opcionalno kratki konus Protuvreteno: D140 vanjski nosač (dopušteno samo zatezno stezanje za stezne glave i stezne glave) Podaci o 1. vretenu (glavno/protuvreteno): Razmak vretena (stezanje steznih čahura): Varijante: 30 mm / 42 mm / 60 mm / 65 mm Ø vretena u prednjem ležaju: 75 mm (s razmakom od 30 mm) / 85 mm (42 mm) / 100 mm (60+65 mm) Brzina (maks.): 7500 o/min (30 mm) / 6300 o/min (42 mm) / 5000 o/min (60 mm) Glava vretena: ISO 702/1 (veličina 4 ili 5) Promjer strugotine (Ø obratka): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Okretni moment (Md max 100%): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Snaga (P max 100%): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
