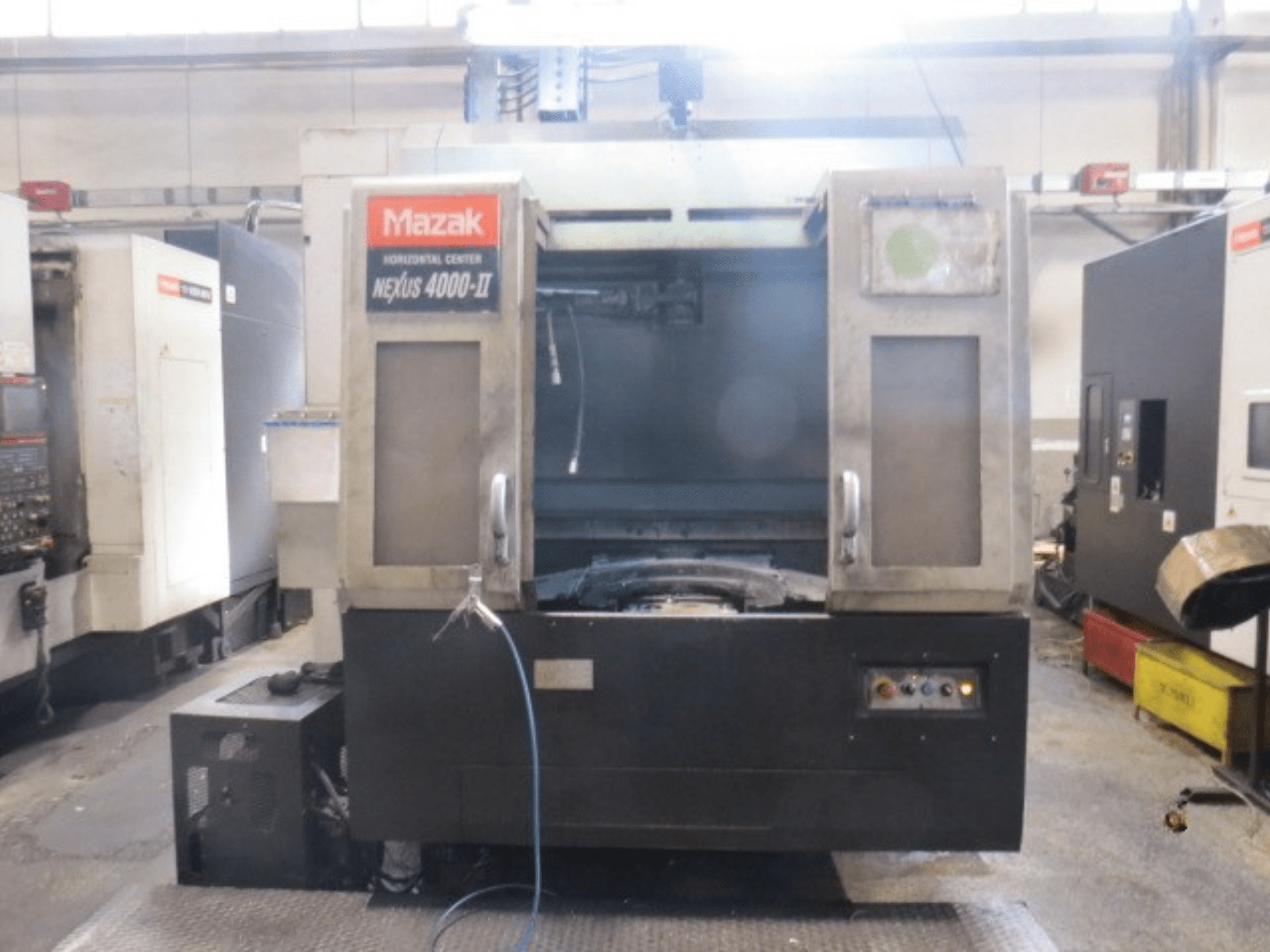

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Putovanja

  • Brzi pomak (X/Y/Z): 60.000 mm/min

  • Maks. posmak rezanja: 60.000 mm/min

• Kapacitet obratka

  • Maks. promjer obratka: Ø630 mm

  • Maks. visina obratka: 900 mm

  • Maks. težina obratka: 400 kg

• Paleta / Stol

  • Veličina palete: 400 × 400 mm

  • Standardni mjenjač paleta: 2 palete

  • Vrijeme izmjene palete: 6 sekundi

  • Standardno indeksiranje B-osi: 1° × 360 pozicija

  • Vrijeme indeksiranja B-osi: 1,3 s / 90°

  • Opcionalna NC tablica pozicioniranja: 0,001°

  • Opcionalni NC rotacijski stol: 0,0001°

  • Ponovljivost pozicioniranja palete: ≤4 µm

• Vreteno (dvije konfiguracije)

  • Vreteno s visokim okretnim momentom od 12.000 o/min

    • 30 kW / 30 min; 22 kW kontinuirano

    • Maks. okretni moment: 300 Nm

  • Vreteno velike brzine od 18.000 o/min

    • 35 kW / 30 min; 26 kW kontinuirano

    • Maks. okretni moment: 168 Nm

  • Raspon brzine vretena: 35–12 000 o/min ili 35–18 000 o/min (ovisno o verziji)

• ATC / Časopis za alate

  • Standardni spremnik: 40 alata

  • Opcionalno: 60 / 80 / 120 / 160 alata

  • Držač alata: ISO BT40

  • Maks. promjer alata: Ø95 mm

  • Maks. promjer alata bez susjednih alata: Ø150 mm

  • Maks. duljina alata: 420 mm

  • Vrijeme od strugotine do strugotine: 2,7 s s alatima <6 kg; 3,2 s s alatima 6–12 kg

• Rashladna tekućina

  • Spremnik rashladne tekućine: 500 L

  • Standardna rashladna tekućina za poplavu

  • Jedinica za hlađenje vretena uključena je u standardnu specifikaciju

• Uklanjanje strugotine

  • Standardno: spiralni transporteri s obje strane stola

• Točnost

  • Točnost dvosmjernog pozicioniranja X/Y/Z: 0,012 mm

  • Ponovljivost u dva smjera X/Y/Z: 0,008 mm

• Električni / zračni

  • Napon (po odredištu): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Frekvencija: 50/60 Hz

  • Tlak zraka: 0,5–0,9 MPa

  • Standardna potrošnja zraka: 200 L/min

Dodatna oprema

• Opcije rashladne tekućine kroz vreteno (CTS): 0,8 MPa, 1,5 MPa, visoki tlak 6,9 MPa

• Opcije rukovanja strugotinom: bočni transporter strugotine, stražnji transporter strugotine

• Filtracija: razni sustavi za filtriranje rashladne tekućine/strugotine
