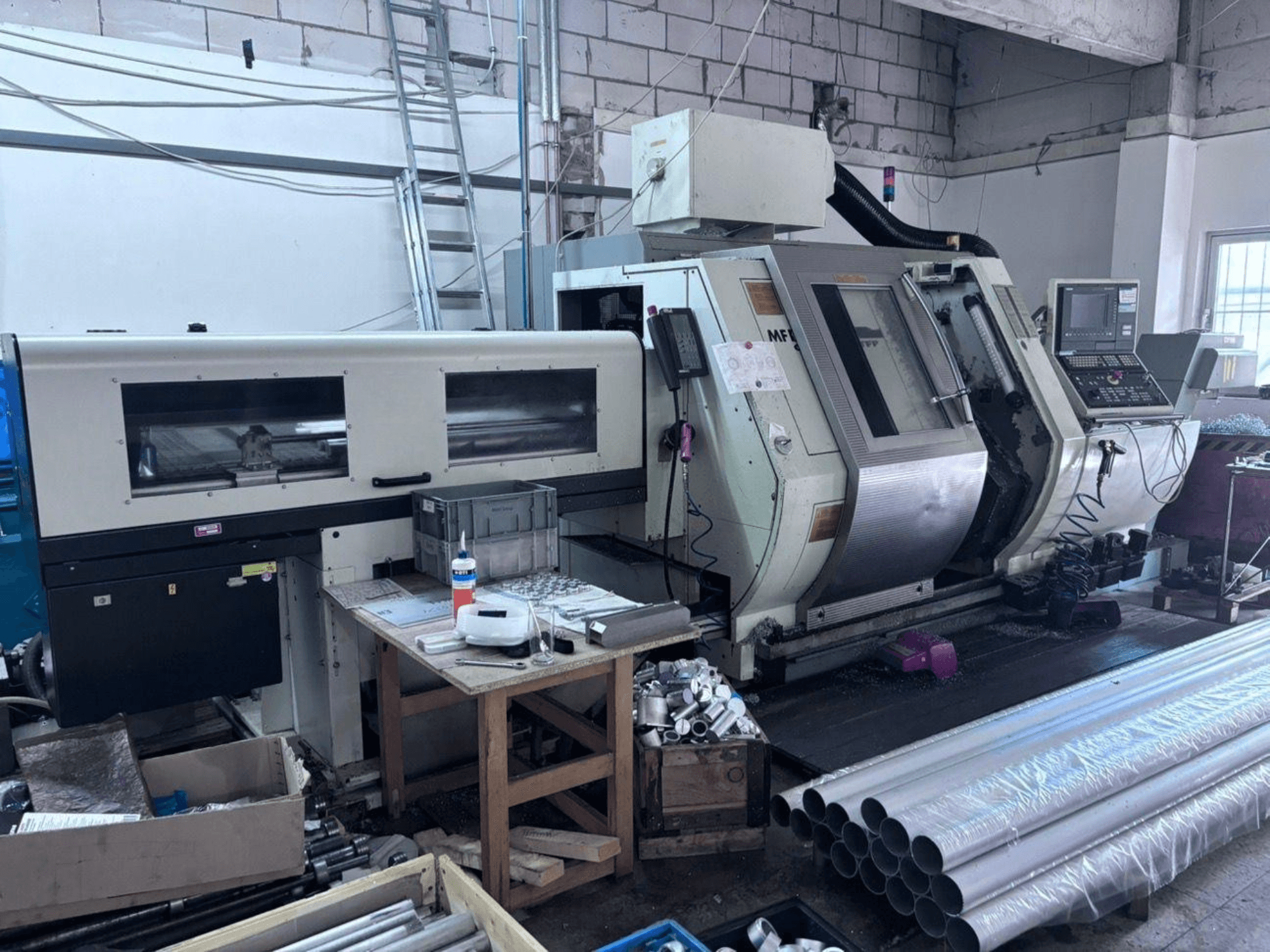

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

TEHNIČKE SPECIFIKACIJE:

- Dizajn kreveta: krevet nagnut pod kutom od 45°, vodilice u obliku valjaka

- Promjer zamaha: 240 mm

- Normalni promjer tokarenja: 200 mm

- Razmak vretena: 800 mm

- Pomak klizača 1 X/Z (poprečno/uzdužno): 190 / 555 mm

- Pomak klizača 2 X/Z (poprečno/uzdužno): 190 / 555 mm

- Pomak Y-osi klizača 1: 40 mm

- Uzdužni hod vretena 2: 600 mm

- Glavno vreteno 1 (lijevo):

- Promjer stezne glave: 200 mm

- Maks. kapacitet šipke: 65 mm

- Ravna prirubnica glave vretena: 170 h5

- Provrt vretena: 79 mm

- Unutarnji promjer izvlačive cijevi: 66 mm

- Promjer prednjeg ležaja: 120 mm

- Pogonska snaga (40/100% ED): 28 / 21 kW

- Raspon brzine: 25 - 5000 o/min (min⁻¹)

- Brzina koljena: 850 o/min (min⁻¹)

- Maks. okretni moment (40/100% ED): 320 / 240 Nm

- Vrsta pogona: AC / 1 (ISM)

- Brzi pomak C-osi: 250 o/min (min⁻¹)

- Moment držanja C-osi: 200 Nm

- Točnost indeksiranja C-osi: 0,025°

- Protuvreteno / Glavno vreteno 2 (desno):

- Promjer stezne glave: 200 mm

- Maks. kapacitet šipke: 42 mm

- Ravna prirubnica glave vretena: 140 h5

- Provrt vretena: 56 mm

- Unutarnji promjer izvlačive cijevi: 44 mm

- Promjer prednjeg ležaja: 90 mm

- Pogonska snaga (40/100% ED): 18 / 14 kW

- Raspon brzine: 31 - 6300 o/min (min⁻¹)

- Brzina koljena: 1000 o/min (min⁻¹)

- Maks. okretni moment (40/100% ED): 130 / 173 Nm

- Vrsta pogona: AC / 1 (ISM)

- Brzi pomak C-osi: 250 o/min (min⁻¹)

- Moment držanja C-osi: 120 Nm

- Točnost indeksiranja C-osi: 0,025°

- Slajd 1 (Gornji):

- Brzi pomak X/Z: 20 / 30 m/min (bez Y-osi) ili 20 / 7,5 / 30 m/min (X/Y/Z s Y-osi)

- Sila pomicanja X/Z: 4 / 7 kN

- Rezolucija putanje: 0,001 mm

- Korak kugličnog navoja x promjer: 12x28 / 15x32 mm (bez Y) ili 12x28 / 5x32 / 15x32 mm (s Y)

- Slajd 2 (Donji):

- Brzi pomak X/Z: 20 / 30 m/min

- Sila pomicanja X/Z: 4 / 7 daN (kN)

- Rezolucija putanje: 0,001 mm

- Korak kugličnog navoja x promjer: 12x28 / 15x32 mm

- Klizač 3 (Z-pokret vretena 2):

- Brzi pomak A: 30 m/min

- Sila dodavanja A: 7 kN

- Rezolucija putanje A: 0,001 mm

- Korak kugličnog navoja x promjer: 15x32 mm

- Alatne kupole (gornje i donje):

- Broj stanica za alate: 2 x 12

- Promjer drške alata (DIN 69880 / VDI): 30 mm

- Stanice za pogon alata: 2 x 12

- Snaga pogonjenog alata (40/100% ED): 5 kW

- Maks. okretni moment pogonjenog alata (40/100% ED): 16 Nm

- Raspon brzine pogonjenog alata: 40 - 4000 o/min (min⁻¹)

- Električni podaci:

- Napon: 400 V (trofazni, 50 Hz)

- Priključena snaga: 65 kVA

- Nazivna struja: 95 A

- Rezervni osigurač: 100 A

- Pomoćni naponi: 230 V / 24 V=

- Hidraulički sustav:

- Kapacitet spremnika: cca. 25 L

- Snaga pumpe: 2,2 kW

- Maks. tlak sustava: 80 bara

- Tlak steznog uređaja: 80 bara

- Sustav rashladne tekućine i filtracija:

- Kapacitet spremnika: 200 l

- Snaga pumpe: 1,65 kW

- Volumen isporuke pri 6 bara: 50 L/min

- Opremljen jedinicom za filtraciju trake/papira

- Dimenzije i težina stroja:

- Ukupna duljina (s transporterom za strugotine): 4770 mm

- Ukupna dubina (s električnim ormarićem): 2220 mm

- Ukupna visina (s električnim ormarićem): 1950 mm
