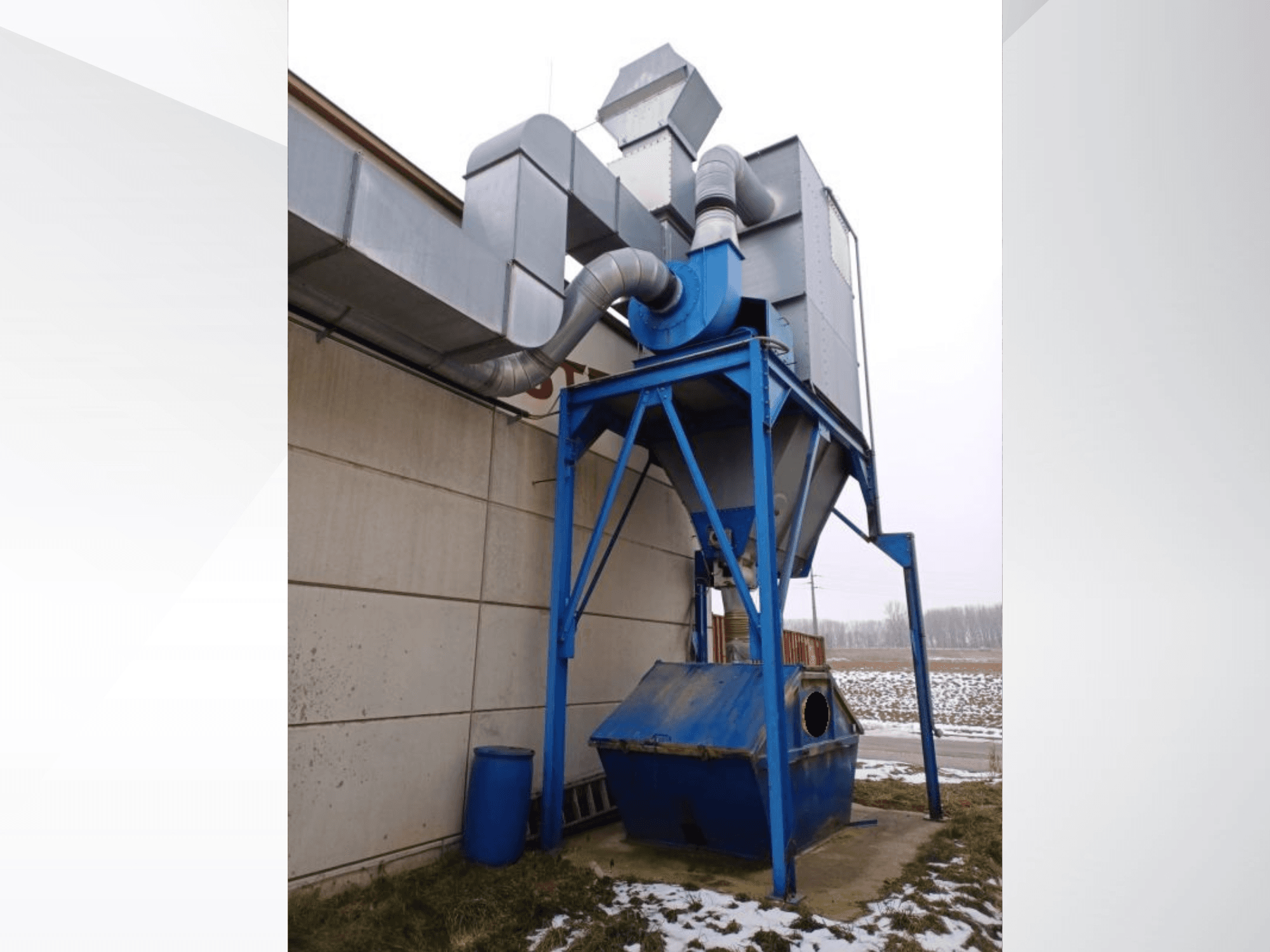

LBH - Suction systemAT-OTH-LBH-2002-00001

• Povratni zrak/ispušni zrak (tehnički podaci):

  • Presjek kanala: 700 x 700 mm

  • Brzina povratnog zraka: 7,5 m/s

  • Brzina ispušnog zraka u radionici: <0,5 m/s

  • Zvučni tlak na 3 m od ispušnog otvora (ljetni rad): 55 dB(A)

• Ventilator za odvod zraka:

  • Dizajn: Radijalni ventilator s remenskim pogonom (rotor statički/dinamički uravnotežen)

  • Tip: VSR-080-0450-K

  • Snaga motora: 22 kW

  • Protok zraka: 13.750 m³/h

  • Ukupni tlak: 3000 Pa

  • Promjer glavne cijevi (strana ventilatora): 450 mm

  • Brzina ekstrakcije: 24 m/s

  • Zvučni tlak na 3 m: 78 dB(A)

• Sustav međufiltra:

  • Filterski medij: Crijeva od poliesterskog igličastog filca

  • Čišćenje: 2 vibrirajuća motora, svaki 180 W / 3000 min⁻1

  • Površina filtera: 155 m²

  • Opterećenje površine filtera: 88 m³/h po m²

  • Zaostala prašina u čistom zraku: <0,2 mg/m³

  • Kategorije primjene: U, S, G

  • Ugradnja: Vanjski prostor s pocinčanom oblogom za zaštitu od vremenskih uvjeta

  • Pogoni: Motor s prigušivačem za pužni transporter 0,55 kW; motor s prigušivačem za rotacijski ventil 0,55 kW

• Cjevovodni sustav (tehnički podaci):

  • Glavna cijev za odvod strugotine: Ø459 mm

  • Brzina zraka na mjestima usisavanja: 22–26 m/s

Dodatna oprema

• Kanali i sigurnost:

  • Pocinčani kanal za povratni/ispušni zrak

  • Ispitana protupožarna zaklopka K90 na prodoru u zid

• Kontrole/automatizacija:

  • Frekvencijski pretvarač (VFD) u razvodnom/kontrolnom ormaru za promjenjivi volumen zraka

• Izolacija vibracija/buke:

  • Ventilator montiran na prigušivače vibracija

  • Kompenzatori na usisnoj i tlačnoj strani

• Pražnjenje filtera i rukovanje:

  • Pužni transporter (puž za ispuštanje) s pužnim pogonom

  • Rotacijski ventil (prezraka) s gumenim brtvenim elementima; pogon lančanikom/lancem

  • Spremnik za sakupljanje strugotine (ispod ispusta filtera)

• Sustavi zaštite i sigurnosti:

  • Cijev za gašenje požara s mlaznicama za pucanje, usmjerena prema van i prema dolje, završava C-spojnicom

  • Uređaji za zaštitu od eksplozije (zaštita od eksplozije) prema VDI 3673

• Cijevi i spojni pribor:

  • Pocinčana cijevna mreža s cijevima, koljenima, ograncima, stezaljkama

  • Prijelazi/rukavi za strojeve

  • Fleksibilna crijeva za usisavanje s obujmicama za crijeva

  • Pocinčani zapori ventili za neiskorištena mjesta za ispuštanje vode
