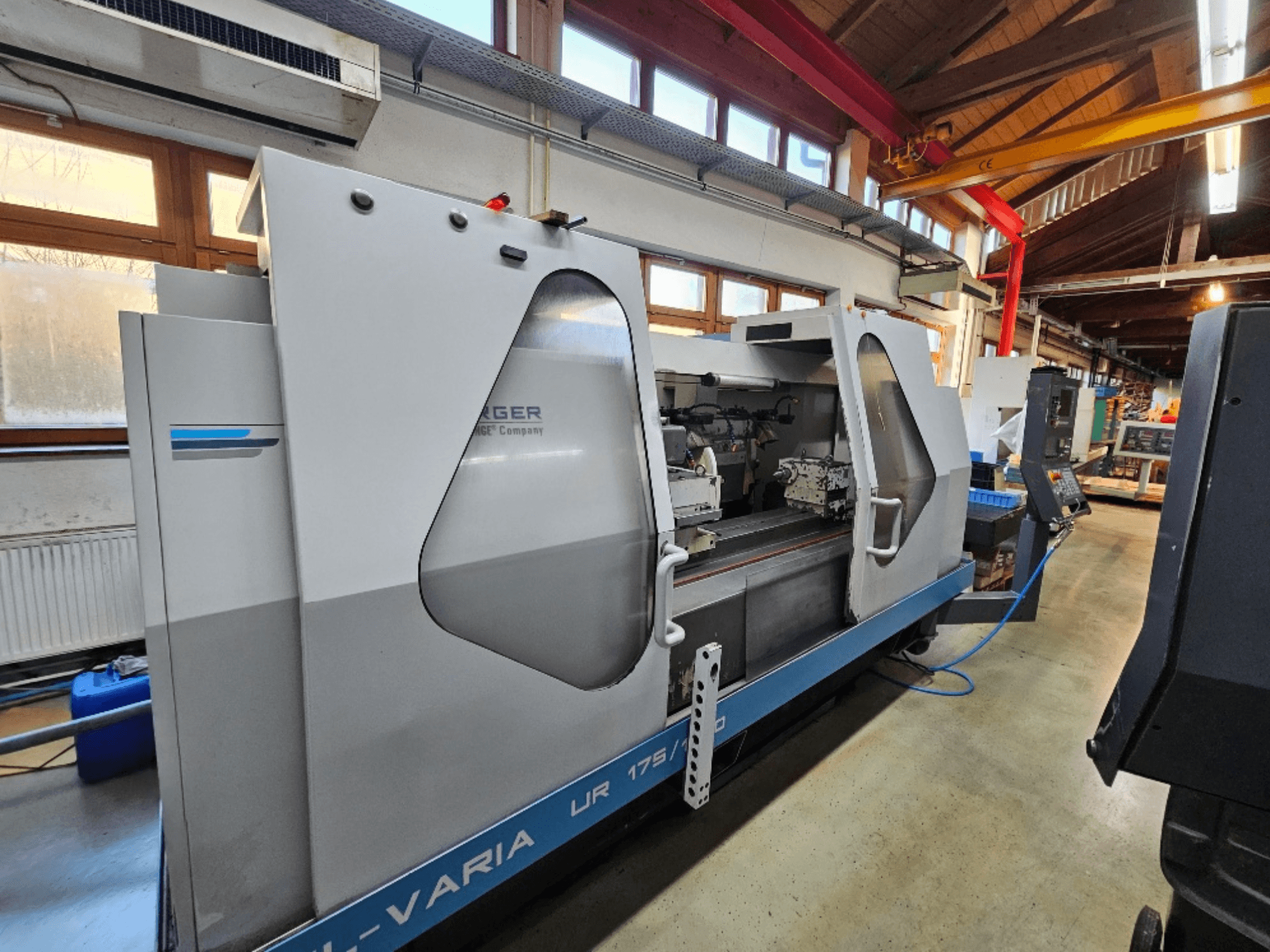

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Kapacitet: Visina centra 175 mm; razmak između centara 1000 mm

• Konfiguracija: Uređaj za unutarnje brušenje; Nagibna brusna glava po osi B

Brusna glava i B-os

• Dostupne brusne glave: R, RS, UR

• Zaokret glave udesno: +30°

• RS/UR glave, indeksiranje rotirajućih dijelova:

  • Ručno indeksiranje: 180° do -190°, u koracima od 2,5°

  • Automatsko indeksiranje: 180° do -90° (ili -30°), u koracima od 2,5°

• B-os (RS/UR glave): okretanje +180° do -190° (neke varijante ograničene na oko +30°); rezolucija 0,1"

Radna glava

• Standardna radna glava (C-os): okret od -30° do +120°

  • Brzina vretena: do 600 o/min (kontinuirano)

  • Montažni konus: MK5; redukcijska čahura MK5/MK4

  • Adapter prirubnica: MK5 / DIN 55027 veličina 5

  • Okretni moment: 160 Nm

  • Maks. obradak između centara: 150 kg

• Radna glava s rotirajućim vretenom:

  • Zakretanje C-osi: -30° do +120°

  • Brzina vretena: 5–500 o/min (kontinuirano)

  • Montažni konus: MK5

  • Okretni moment: 320 Nm (uklj. stezni mehanizam)

  • Maks. obradak između centara: 220 kg

Kontravršilica

• Konus: MK4

• Hod pinole: 50 mm

• Mikropodešavanje (opcija): ±150 µm (±0,006 in)

Brusne ploče i unutarnje brušenje

• Voditelj UR-a:

  • Maksimalni lijevi kotač: 400 × 63 mm

  • Maksimalni desni kotač (opcija): 400 × 50 mm

  • Maks. periferna brzina: 32 m/s

• R glava:

  • Maks. kotač: 500 × 100 mm

  • Maks. periferna brzina: 32 m/s s motorom od 7,5 kW; 45 m/s s motorom od 9,2 kW

• Šef RS-a:

  • Maks. kotač: 500 × 80 mm

  • Maks. periferna brzina: 32 m/s s motorom od 7,5 kW; 45 m/s s motorom od 9,2 kW

• Unutarnje brušenje (opcija/uređaj na ovom stroju):

  • Prihvatni otvor za visokoučinkovita vretena (HJN): 80 mm

  • Prihvatni otvor za visokofrekventna vretena (MFV): 120 mm

Sjekire i stolovi

• Z-os (donji stol):

  • Maks. brzina: 15 m/min

  • Rezolucija: 0,1 µm

  • Hod (verzija od 1000 mm između središta): 1150 mm

• Raspon zakretanja gornjeg stola (1000 mm između središta): 0 do +9°

• X-os (brusni klizač):

  • Maks. hod: 320 mm

  • Maks. brzina: 7,5 m/min

  • Rezolucija: 0,1 µm

Pogonski motori

• Klizač X-osi: 0,94 kW (2000 min⁻¹)

• Stol Z-osi: 0,94 kW (2000 min⁻¹)

• Indeksiranje / B-os: 0,63 kW (3000 min⁻¹)

• Brusno vreteno UR: 4,4 kW @ 50 Hz (3000 min⁻¹) / 5,2 kW @ 60 Hz (3600 min⁻¹)

• Brusno vreteno R/RS (verzija od 7,5 kW): 7,5 kW @ 50 Hz (1500 min⁻¹) / 9 kW @ 60 Hz (1800 min⁻¹)

• Brusno vreteno R/RS (verzija od 9,2 kW): 9,2 kW @ 50 Hz (1500 min⁻¹) / 11 kW @ 60 Hz (1800 min⁻¹)

• Radna glava (standardna i rotirajuća): 3,1 kW (3000 min⁻¹)

• Hidraulična pumpa: 0,37/0,44 kW (1500/1800 min⁻¹)

• Hidrostatska pumpa: 0,37/0,44 kW (1500/1800 min⁻¹)

Dimenzije, težina, komunalne usluge (verzija s razmakom od 1000 mm)

• Površina poda (D × Š): 3600 × 2000 mm

• Težina: neto 5000 kg; bruto 6000 kg

• Minimalni tlak zraka: 4 bara

• Emisija buke: 70 dB(A)

Dodatna oprema

• Sustav rashladne tekućine s remenskim filterom
