JUNKER - Quickpoint 5002/20

2000

Prodano

Imate li dodatnih pitanja? Kontaktirajte nas!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Kontaktirajte na Whatsappu

GINDUMAC
Proizvodi
Alatni strojevi

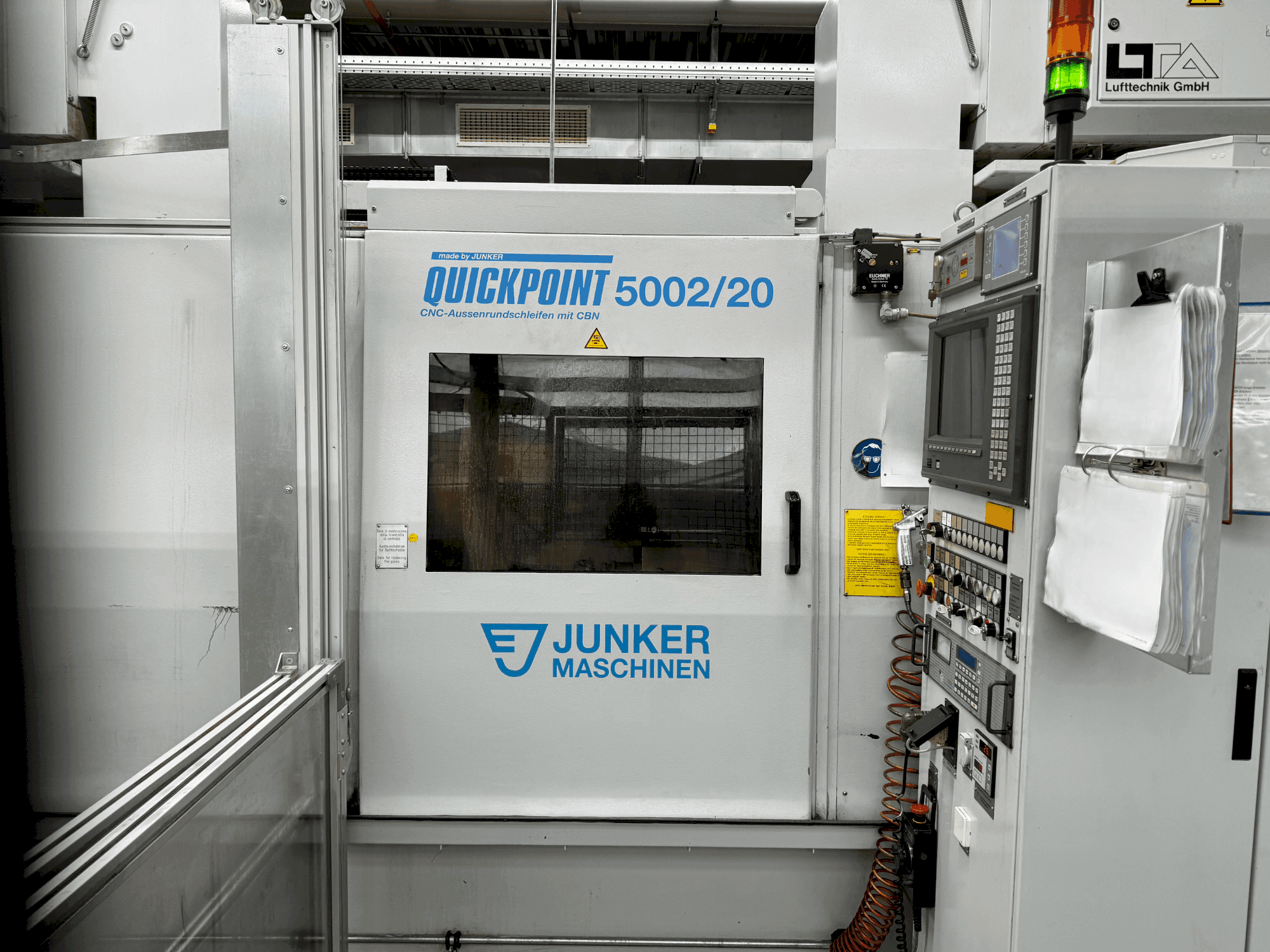

Stroj za brušenje cilindra JUNKER Quickpoint 5002/20

Prikaži na izvornom jeziku

Ovaj JUNKER Quickpoint 5002/20 stroj za brušenje cilindra proizveden je 2000. godine u Njemačkoj. Ima promjer brušenja 280 mm i duljinu brušenja 900 mm. Opremljen hodnom z-osi od 900 mm može podnijeti maks. izradak težine 30 kg. Kao upravljačku jedinicu ima upravljač FANUC 15-TB. Dolazi s 2x jedinice za ekstrakciju (proizvedene od strane LTA) i sustavom filtera za ulje (ugrađen u kući). Stroj se trenutno koristi kao dio robotske linije i bit će prodan zbog zamjene novim strojem. Više dojmova pogledajte u foto i video galeriji.

Pregled

brand: JUNKER
godina: 2000.
MODEL: Quickpoint 5002/20
namjena: Brušenje
Lokacija: Njemačka
vrsta stroja: Strojevi za brušenje
dostupnost: Prodano
brand upravljačke jedinice: FANUC
GINDUMAC ID: DE-GRI-JUN-2000-00001

Tehničke informacije

Opći podaci

Duljina stroja: approx. 5000 mm
Širina stroja: approx. 5000 mm
Visina stroja: approx. 2500 mm
Masa stroja: approx. 15000 kg

Upravljačka jedinica

Brand: FANUC
Model: 15-TB

Glavni pogon

Broj osi: 3

Hodovi

Os Z Hodovi: 900 mm

Obradak

Promjer obratka: 250 mm
Obradak Z: 900 mm
Masa obratka: max. 30 kg

Tail Stock

Promjer pinole: 100 x 430 mm

Dodatna oprema

- 2x jedinice za ekstrakciju (proizvodi LTA)
- Sustav filtra za ulje u velikoj mjeri samostalno izrađen u sabirnoj ladici, sustav s magnetskim separatorom (vjerojatno samo uvjetno za višekratnu upotrebu, ali trenutno funkcionalan), trenutno ugrađen u hladnom podijeljenom dizajnu s unutarnjim hladnjakom i vanjskim kondenzatorom
- Zamjenske brusne ploče mogu se predati ako su još dostupne na datum rastavljanja
- Ostali dodaci, kao što su vrhovi, pogonski sustavi, mjerne sonde itd. također bi bili dostupni i mogli bi se pokloniti

Dodatne informacije

Prednosti stroja

Tehničke prednosti stroja:
- - Sustav punjenja: ručni
- - Radna glava: fiksna
- - Vreteno obratka // dimenzija: 100 x 400 mm, trajno podmazivanje mašću, zaštita ležaja komprimiranim zrakom, pogon servo-moto (c-os), konus i specijalni učvršćivač mk4 ili junker standardni prsten ⌀ 75 mm
- - Konjica // ručno preko lančanika, pritisak stezanja podesiv putem hidraulike
- - Čahura konja // ⌀ 100 x 430 mm, mk 4 odn. Junker standardna ogrlica ⌀ 75 mm
- - Stol za brušenje // z-os (cnc-kontrolirano)
- - Glava kotača // uvlačenje: x-os (cnc-kontrolirano), vodoravno: -6° do + 15°, b-os (cnc-kontrolirano), okomito: -0. 5°, 0° i +0. 5° (op zakretanje)
- - Brusno vreteno // ⌀ 180 x 400 mm, prirubnica: ⌀ 190 mm, standardni prsten: ⌀ 127 mm, pogonska snaga: 24 kw
- - Brusna ploča // borazon (cbn) ili dijamant, promjer: ⌀ 400 mm, provrt: ⌀ 127 mm, širina premaza: 5 mm
Kvalitativne prednosti stroja:
- - Stroj je uvijek vrlo dobro održavan
- - Čvrsta i pouzdana proizvodna linija
- - Quickpoint strojevi mogu se koristiti za širok raspon primjena, a istovremeno se mogu pohvaliti impresivnom produktivnošću
- - Svestranost i izvrsna kvaliteta obratka
- - 3 osi (x, z i b)
