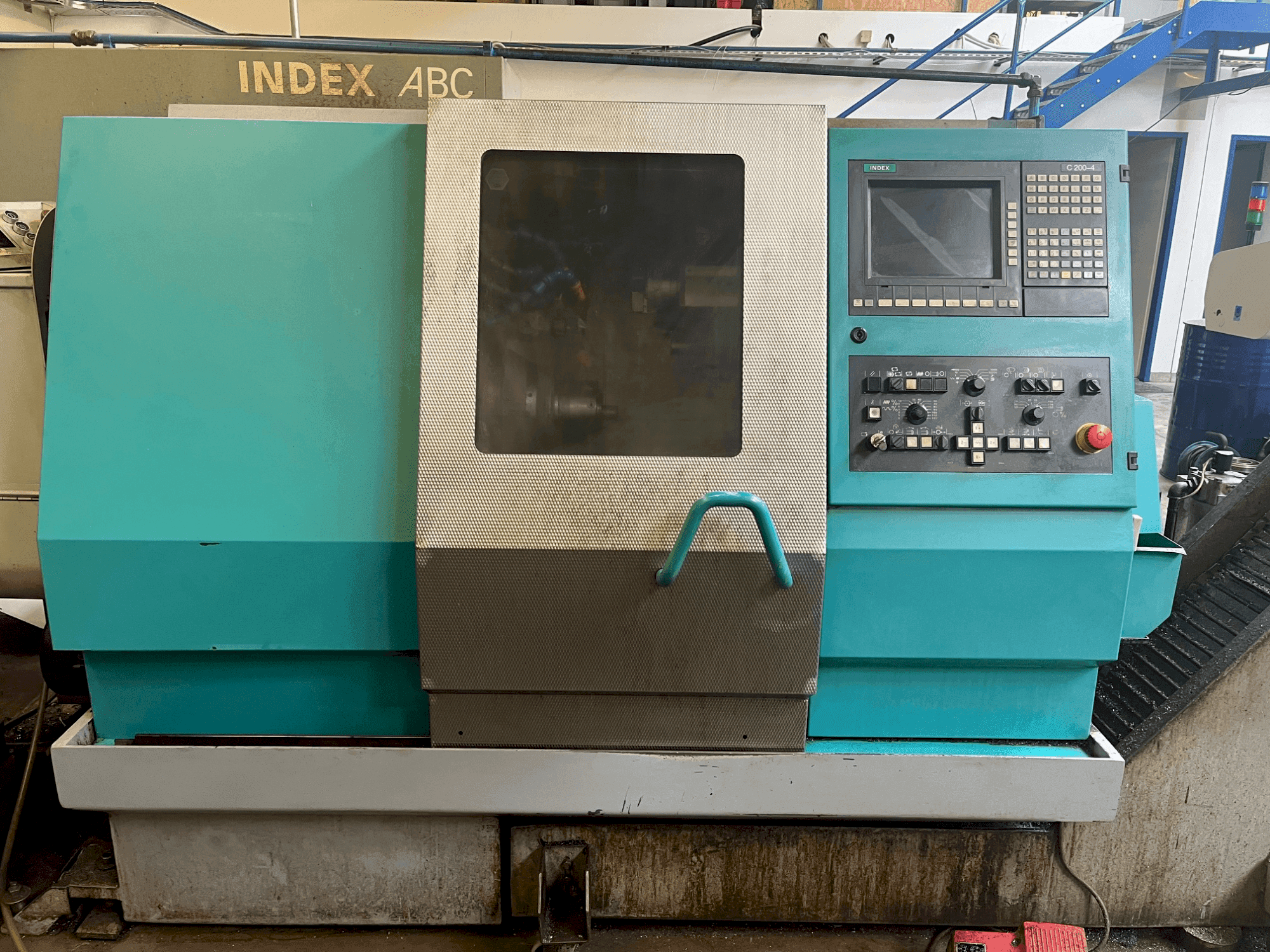

Index - ABC 65DE-TUR-IND-2000-00002

Dodatna oprema

• Nosač alata / Revolver 1 sa 8 mjesta za alate / Sustav alata cilindrični prihvat 25 x 48 mm / Turret 2 sa 6 pozicija alata
• Transporter strugotine: Visina izbacivanja 650 mm / Hidraulički sustav: Protok 19 l/min / Tlak sustava 90 bara
• Volumen punjenja 50 litara / Volumen punjenja 50 litara / Tlak sustava 4 bara / Volumen punjenja 210 litara
• Uređaj za dovod materijala: promjer šipke max 52 mm / hod dovoda max. 80 mm / Sila dodavanja 3000 N
• Uređaj za izbacivanje sinkroniziranog vretena: Hod izbacivanja 40 mm
• Hidraulički uređaj za izbacivanje i ispiranje: Hod izbacivanja 40 mm.
• Uređaj za stražnje bušenje: Maks. 5 stacionarnih alata / maks. 3 stacionarna i 2 pogonska alata / Brzina 6000 min-1
• Okretni moment 8 Nm.
• Otvor za montažu alata 25 mm.

Prednosti stroja

Tehničke prednosti stroja

• Raspon brzine vretena: 6000 min-1 (nosač alata), 4500 min-1 (sinhronizirano vreteno), 4000 min-1 (stezanje stezne glave).
• Kretanje: x-os: 90 mm (revolver 1), 81 mm (turret 2) / z-os: 280 mm (revolver 1), 80 mm (turret 2)

Dodatne informacije

X-os (revolver 1): Klizna staza 90 mm. Sila posmaka 5500 N. Brzi hod 24 m/min. Z-os (revolver 1): Klizni hod 280 mm. Sila posmaka 5500 N. Brzi hod 24 m/min. Okretni moment 7,5 Nm (Md max. 25%). Brzina 6000 min-1. X-os (revolver 2): Klizni hod 81 mm. Sila posmaka 8300 N. Brzi hod 16 m/min. Z-os (revolver 2): Klizni hod 80 mm. Sila posmaka 5500 N. Brzi hod 24 m/min. Sinkronizirano vreteno: Zakretni moment (25%) 10 Nm. Brzina 4500 min-1. Promjer stezanja max. 42 mm. Dubina stezanja s max. promjer stezanja 38 mm. Maks. duljina dijela 120 mm. Provrt vretena 17 mm. Maks. pritisak stezanja 34 bara. Stezna glava za vanjsko i unutarnje stezanje: Zakretni moment 10 Nm. Brzina 4000 min-1. Promjer stezanja 75 mm. Hod izbacivača 42 mm. Hod čeljusti po čeljusti max. 0,5 mm. Maks. pritisak stezanja 30 bara. Maks. sila stezanja 480 saN. Dužina dijela max. 100 mm. Dimenzije: Visina 1750 mm. Središte rotacije iznad poda 1010 mm.
