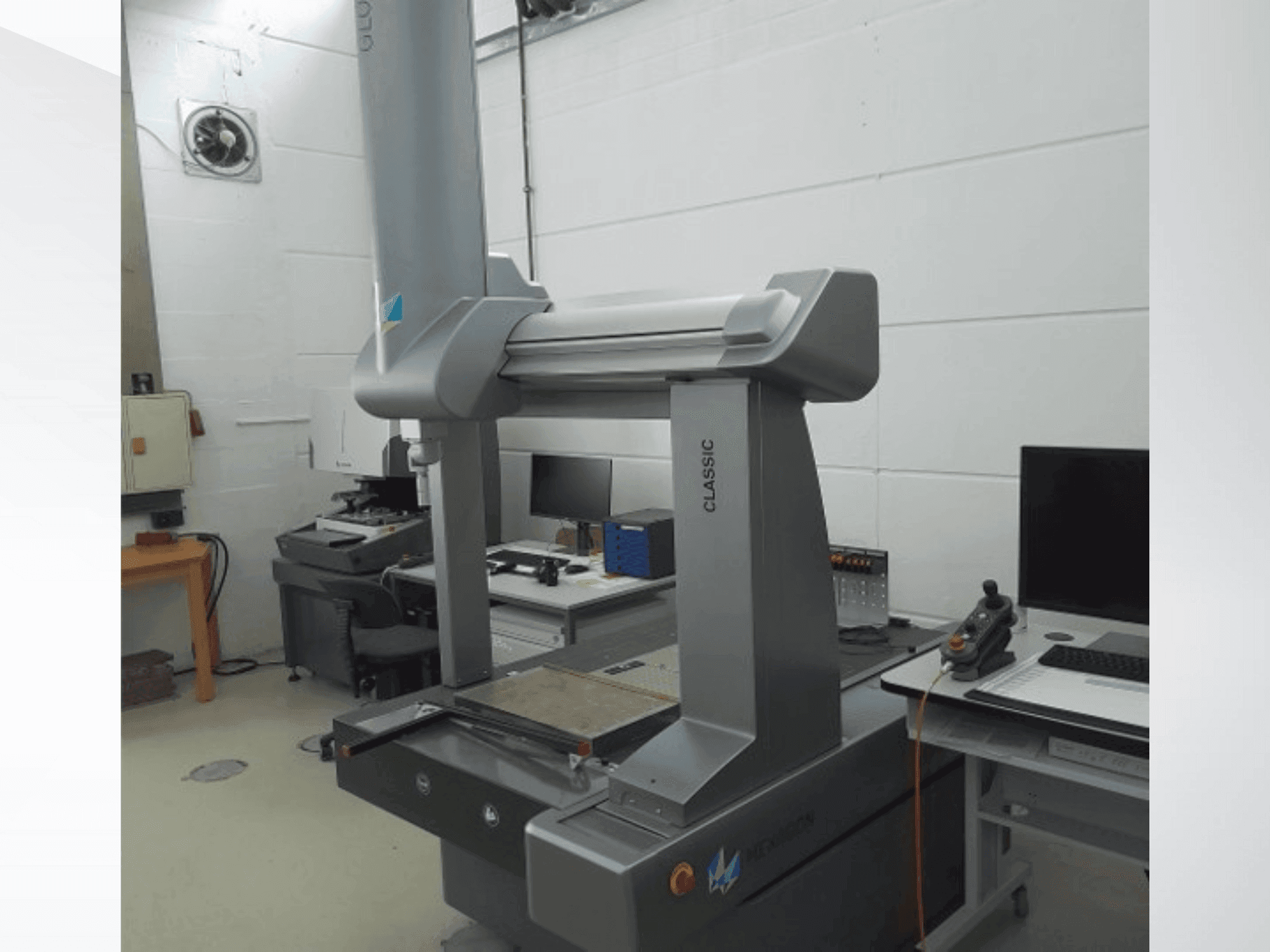

Hexagon - GLOBAL CLASSICDE-MEA-HEX-2016-00001

Dodatna oprema

• Dovod komprimiranog zraka: Min. tlak zraka: 0,5 MPa / Maks. potrošnja zraka: 70 NI/min / Min. tlak opskrbe: 0,5 MPa (5 bara) / Min. protok na ulazu (ANR) UNI ISO 8778: 7,5 dm³/s

• Kvaliteta komprimiranog zraka: Maks. koncentracija ulja u zraku: 5 mg/m³/ Maks. veličina krutih čestica u komprimiranom zraku: < 0,04 mm / Maks. koncentracija krutih čestica u komprimiranom zraku: 3(*)

• Dinamičke performanse: Brzina 3D pozicioniranja: 510 mm/s / Maks. ubrzanje: 1700 mm/s² / Rezolucija: 0,039 µm

Prednosti stroja

Tehničke prednosti stroja

• Maks. težina obratka: 900 kg

Glavni sustav:

• Dell Precision Tower 5820 radna stanica

• Unaprijed instaliran PC-DMIS 2019 softver za mjerenje

Sustav sonde/senzora:

• HP-S-X1S senzor za skeniranje

• HR-X1S automatski mjenjač sondi sa 6 ladica

Oprema za kalibraciju i učvršćivanje:

• Standardni kalibracijski standard

• Swift-Fix komplet sa srebrnom osnovnom pločom (400 × 600 × 12 mm)

Pribor (Standardni set sondi – HP-S-X1S):

• 1× Sonda Ø 1,5 mm , duljina 20 mm

• 1× Sonda Ø 3 mm , duljina 20 mm

• 1× Sonda Ø 5 mm , duljina 20 mm

• 1× Sonda Ø 3 mm , duljina 50 mm

• 1× Sonda Ø 5 mm , duljina 50 mm

• 1× Sonda Ø 5 mm , duljina 100 mm

• 1× Ključ

• 2× Opružni klinovi

• 1× Kutija za pohranu
