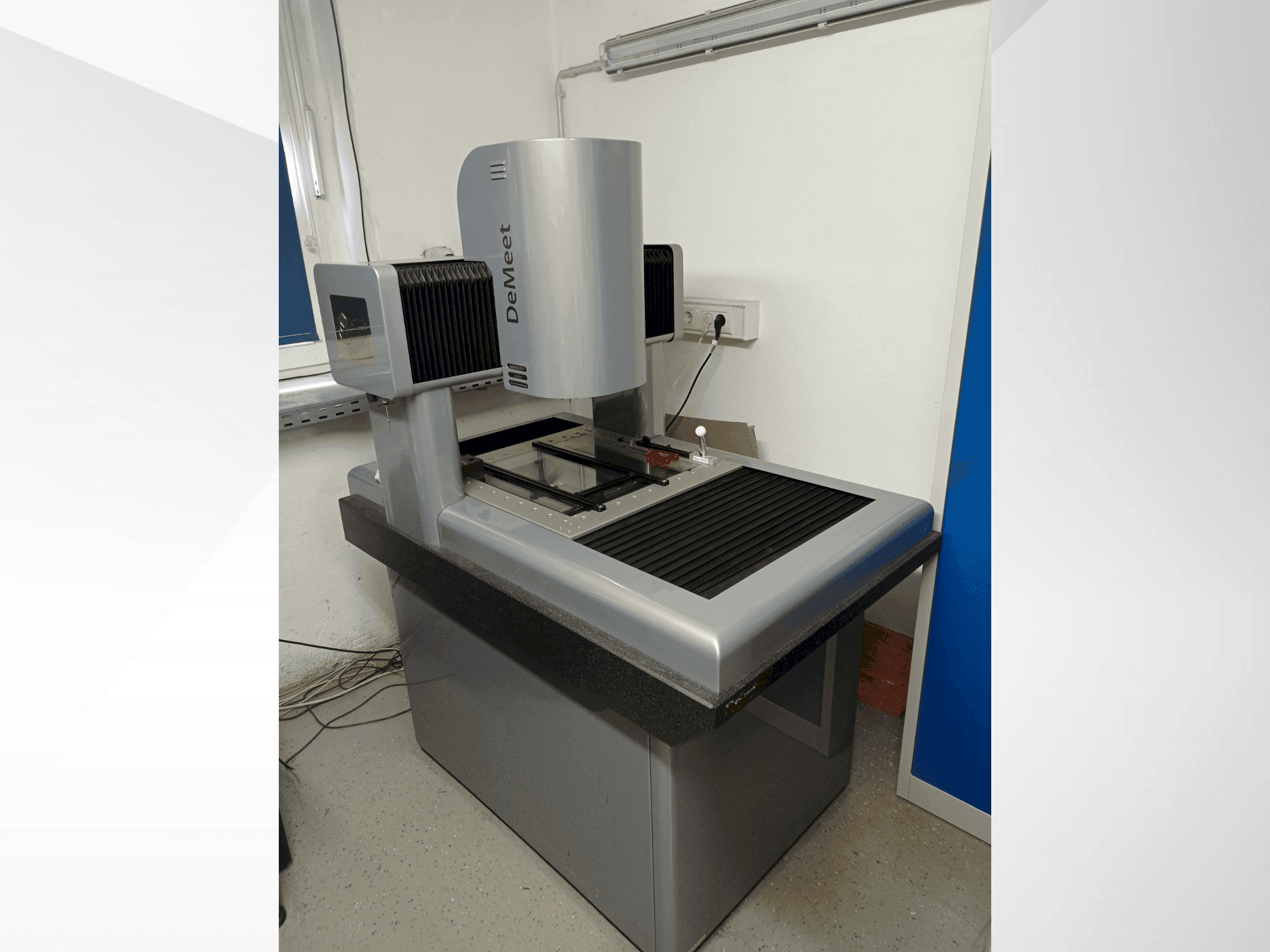

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Mjerni stol (mm): x560, y584

- Maks. opterećenje mjernog stola (kg): 50

- Video sustav: DeMeet Sony senzorska kamera

- Opcije telecentričnih leća:

- Nikon: 3.0x (opcije: 1.0x, 5.0x, 10.0x)

- Leica-Design: 2.0x (Opcije: 1.0x, 5.0x, 10.0x)

- Mitutoyo: 3.0x (Opcije: 1.0x, 5.0x, 10.0x)

- Osvjetljenje prstena: 3 prstena, 16 segmenata, 48 ćelija (podesivo)

- Propušteno i koaksijalno svjetlo: Podesivo

- Sustav dodirne sonde: Renishaw TP20 (kombinirana verzija)

- Konstrukcija: Fiksni most s granitnom temeljnom pločom DIN 876/00

- Struktura: Iznimno niskonaponsko, površinski brušeno lijevano željezo

- Materijal mjernog stola: Niklani čelik, niskog naprezanja

- Linearne vodilice: THK linearne vodilice

- Linearni enkoder: Renishaw TONiC linearni enkoder

- Pogonski sustav: Faulhaber DC servo motori

- Upravljanje / Rad: Motorizirana upravljačka palica / CNC

- Mjerni raspon: X = 400 mm, Y = 400 mm, Z = 200 mm

- Dimenzije mjernog stola: X = 560 mm, Y = 584 mm

- Maks. nosivost stola: 50 kg

- Dimenzije stroja (Š x D x V): 870 mm x 1245 mm x 1580 mm

- Težina stroja: 700 kg

- Rezolucija: 0,1 µm

- Maks. brzina kretanja: X/Y = 250 mm/s, Z = 55 mm/s

- Maks. ubrzanje: X/Y/Z = 500 mm/s²

- Standardna točnost (L u mm):

- Izvršavanje videa: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Kombinirano izvršenje: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Visoka točnost (D u mm):

- Izvršavanje videa: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Kombinirano izvršenje: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Dodatna točnost (L u mm):

- Izvršavanje videa: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Kombinirano izvršenje: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Napon napajanja: 90 - 120 V / 210 - 240 V (50 - 60 Hz)

- Potrošnja energije: 400 VA

- Raspon radne temperature: od 15 °C do 35 °C

- Nazivna temperatura mjerenja: 20 °C ± 0,5 °C

- Raspon relativne vlažnosti: 40% - 70% (bez kondenzacije)
