Hexagon - MARVEL IT-MEA-HEX-2024-00001

• Brzina mjerenja:

  • Standardna / Jedna linija: 2.100.000 bodova/s

  • Fina: 900.000 bodova/s

• Područje skeniranja: do 600 x 550 mm

  • Širina jednolinijske sheme: 300 mm

• Izvor svjetlosti: 22 plave laserske linije + 1 pojedinačna plava laserska linija + 5 paralelnih plavih laserskih linija

• Rezolucija: do 0,02 mm

• Točnost (s metama):

  • Volumetrijski (standardno): 0,02 + 0,04 mm/m

  • Volumetrijski s mjerilom: 0,02 + 0,03 mm/m

  • Volumetrijski + fotogrametrijski: 0,02 + 0,02 mm/m

  • Točnost rupe: do 0,03 mm

  • Volumetrijska točnost rupe: 0,03 + 0,04 mm/m

• Točnost bez ciljanja:

  • Volumetrijski (standardno): 0,05 + 0,02 mm/m

  • Volumetrijska točnost rupe: 0,06 ± 0,02 mm/m

• Ugrađena fotogrametrija:

  • Volumetrijska točnost: 0,020 mm/m

  • Prosječno odstupanje: 0,007 mm

• Dubina polja:

  • Općenito: 600–2500 mm

  • Po načinu rada: Standardno/Jednolinijski 450 mm; Fino 150 mm

  • Maksimalna dubina oštrine na najdaljoj udaljenosti: 550 mm

• Udaljenost od mjesta:

  • Standardna / Jednostruka linija: 300 mm

  • Fino: 150 mm

• Preporučena veličina dijela: 0,1–6 m

• Fizičko / operativno:

  • Težina: 1,3 kg

  • Dimenzije: 300 x 150 x 75 mm

  • Priključak: USB 3.0

  • Radna temperatura: -10 do 40°C

  • IP ocjena: IP50

  • Radna vlažnost: 10–90% bez kondenzacije

• Formati izvoza: .stl, .ply, .obj, .txt, .xyz, .asc

• Prilagodljivi formati: Dostupni

• Kompatibilni softver:

  • Šesterokut: Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT

  • Treća strana: PolyWorks, Metrologic i drugi softver koji uvozi oblake točaka ili STL

• Ključne značajke:

  • Ugrađena fotogrametrija; skeniranje bez cilja i dinamičko skeniranje

  • Galaxy način rada; 3 glavna načina skeniranja s prebacivanjem u hodu

  • Snimanje bljeskalice u rupi; prepoznavanje ciljeva više veličina (3 / 6 / 12 / 16 mm)

  • Trenutna vizualna povratna informacija s LED diodama

  • Mogućnost bežičnog skeniranja

  • Velika udaljenost odmaka

  • Spremno za automatizaciju i integraciju s trećim stranama

  • Kombinirajte podatke iz različitih načina rada u jednom oblaku točaka/mreži

  • Pogodno za velike ili osjetljive komponente

• Certifikati:

  • Certificirano prema VDI/VDE 2634-3

  • Validacija točnosti povezana s laboratorijem certificiranim prema ISO 17025

• Tipične primjene / sektori:

  • Željeznica, opća proizvodnja, industrijska oprema, automobilska industrija, pomorska industrija, neproizvodne primjene

• Količina: 1 skener

Dodatna oprema (pribor, nije dio osnovnog stroja)

• 3 mm pozicione mete (ID), samoljepljive

  • Šifra artikla: B841-P007-A

  • Količina uključena: 10 kutija; 1000 kom/kutiji (ukupno cca. 10 000 kom)

• 6 mm pozicione mete (ID), samoljepljive

  • Šifra artikla: B841-P006-A

  • Količina uključena: 10 kutija; 1000 kom/kutiji (ukupno cca. 10 000 kom)

• Magnetske kubične mete za pozicioniranje (ID) od 6 mm

  • Šifra artikla: B841-P050-126-A

  • Količina uključena: 1 kutija; 8 kom/kutija

• Bežični modul za skeniranje FREEBox-II

  • Funkcija: 5G Wi-Fi bežični prijenos i obrada podataka skeniranja; povećava slobodu/fleksibilnost operatera

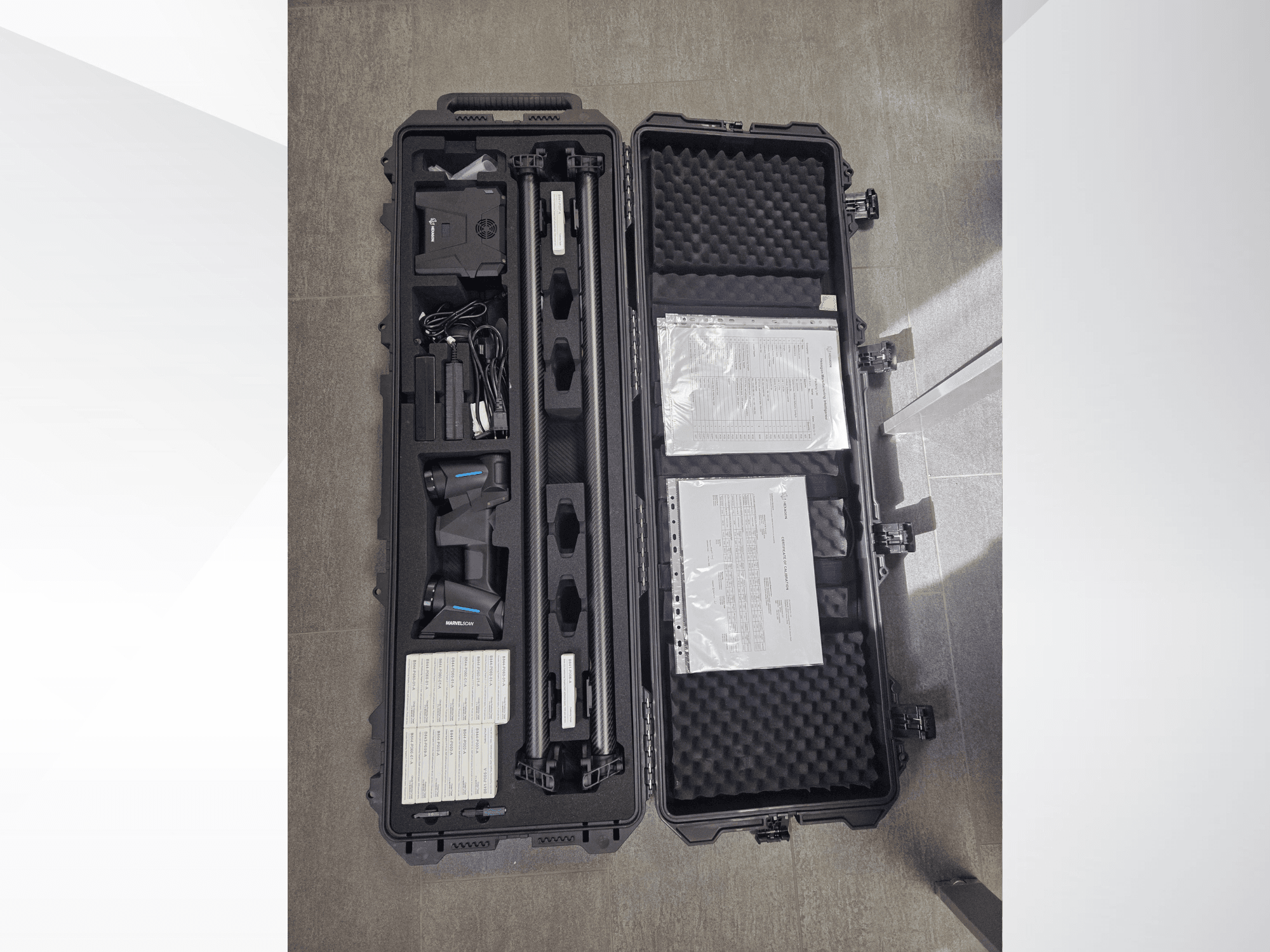

  • Paket uključuje:

    • 1x FREEBox II bežični modul s remenom

    • 2x 1 m FREEBox II USB kabela

    • 1x adapter za napajanje

    • 1x kabel za napajanje

    • 1x FREEBox baterija

    • 1x putna torbica

    • 1x set odvijača

    • Popis za pakiranje

    • Vodič za brzu instalaciju
