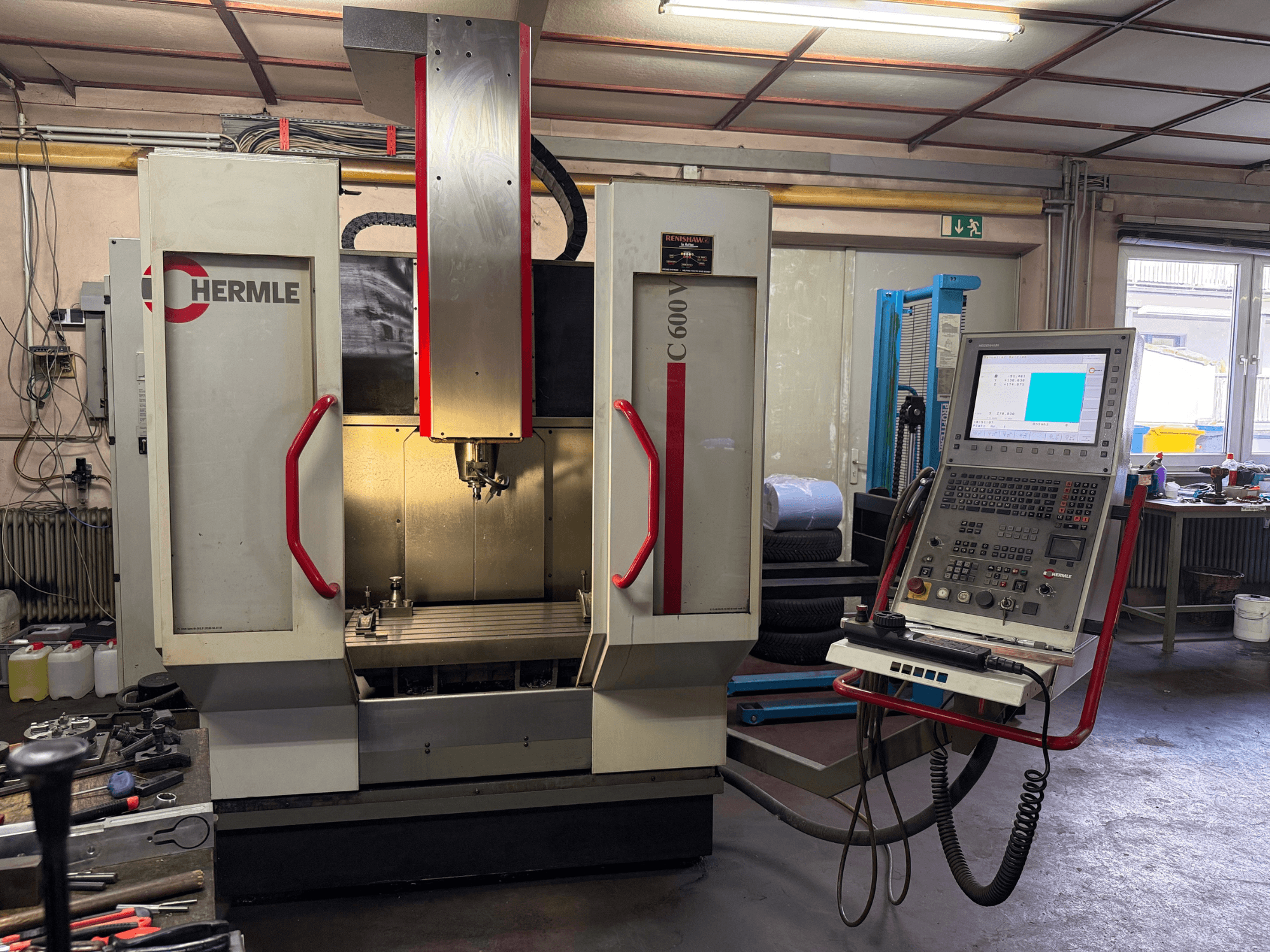

HERMLE - C600VDE-MIL-HER-2001-00005

• Sati vretena: 7.000 h

• Dizajn stroja: Modificirani dizajn portala

• CNC upravljanje: Heidenhain iTNC 530 s 15" TFT zaslonom u boji

  • Fleksibilno programiranje kontura

  • 6 GB memorije za programe obrade

  • Vrijeme obrade bloka od 0,5 ms

  • Paralelni rad s grafikom

  • Rezanje navoja (kruto narezivanje; bez kompenzacijske stezne glave)

  • Praćenje vijeka trajanja alata

  • Ethernet sučelje

• Pogoni za pomicanje

  • Sila dodavanja: 6.000 N

  • Brzi pomak: 35 m/min

  • Ubrzanje: 5 m/s²

  • Promjer/korak vijka za pomicanje (X/Y/Z): 40 / 20 mm

• Mjerni sustav: Izravna vaga, rezolucija 0,0001 mm

• Tolerancija položaja (Tp, VDI/DGQ 3441): 0,008 mm (X/Y/Z)

• Glavno vreteno

  • Okretni moment (100% / 40% ED): 87 / 130 Nm

  • Konus: SK40 (slično DIN 2079), za držače alata prema DIN 69871 A

• Kruti stezni stol

  • Površina stola: 800 x 465 mm

  • Maks. nosivost: 1000 kg

  • T-utori: 7 utora, veličina 14 mm H12, razmak 63 mm

  • Vodilica (4. od stražnjeg dijela): 14 mm H7

• Mjenjač alata

  • Pozicije u časopisu: 30

  • Maks. promjer alata: 80 mm (125 mm sa slobodnim susjednim pozicijama)

  • Maks. duljina alata: 250 mm

  • Maksimalno opterećenje spremnika: 120 kg

  • Čip-čip (VDI 2852): 5,5 s

• Sustav rashladne tekućine

  • Izvlačiva kutija za strugotine i pristupačno sito za strugotine

  • Spremnik: 200 l

  • Protok: 40 L/min pri 3 bara

• Komunalne usluge

  • Priključno opterećenje: 400 V / 50 Hz

  • Potrošnja energije: 22 / 35 kVA

  • Komprimirani zrak: 6 bara

• Ostale značajke

  • Kompenzacija električnog toplinskog širenja

Dodatna oprema

• Elektronički modul ručnog upravljanja (ručni kotač)

• SK40 sustav mjernih sondi

• Uređaj za ispuhivanje

• Pištolj za ispiranje strugotine
