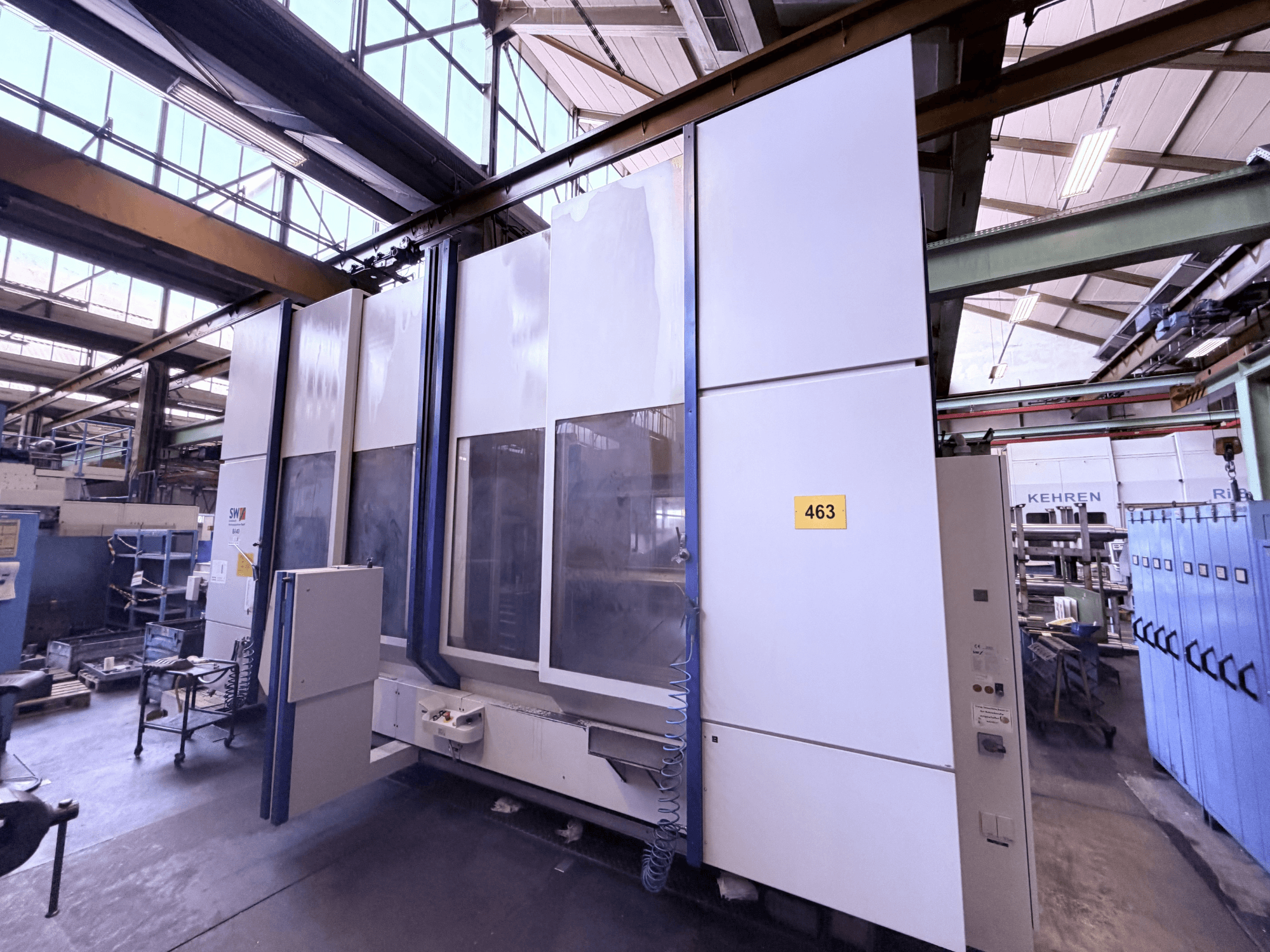

SW - BA 40DE-MIL-SWX-2001-00001

- Pomicanje X-osi: 2 x 1300 mm (3350 mm u radu s dugim krevetom)

- Hod osi Y: 630 mm

- Hod osi Z: 630 mm

- Stezna površina (rad njihala): 2 x 1275 x 630 mm

- Brzi pomak X/Y/Z: 40 m/min

- Brzina pomicanja: 1 - 40.000 mm/min

- Promjer vretena: 100 mm

- Brzina vretena: 20 - 7.500 o/min

- Snaga vretena: 36 kW (pri 25% ED)

- Okretni moment vretena: 950 Nm (pri 25% ED)

- Konus alata / Držač: SK 50 DIN 69871, Oblik B

- Utora za magazin alata: 60

- Maks. promjer alata (slobodni susjedni utori): 110 mm (250 mm)

- Maks. težina alata: 8 kg (24 kg)

- Mjerni sustav: Linearni

- NC rotacijski stol: Peiseler ATU 280 s protuležajem

- Tlak rashladne tekućine (unutarnji): 40 bara

- Čišćenje rashladne tekućine: Filter za procjep

- Ispiranje radnog prostora: Da

- Pištolji za ispiranje: 2

- Praćenje loma alata: Leutze

- Kućište: Potpuno kućište

- Sustav ekstrakcije: GEA-Delbag, 2 x KNAW 1-1-AF

- Disketni pogon: Da

- Potrebne dimenzije (D x Š x V): 7700 x 3700 x 4000 mm

- Potreban temelj: Ne

- Nazivni napon: 3/PE AC 400V / 50Hz

- Nazivna radna struja: 87 A

- Ukupna priključna snaga: 50 kVA (nazivni kapacitet 60 kVA)

- Osigurač dovodnog voda: 100 A

- Radno vrijeme: 63.368 sati

- Dodatna oprema: Proširena hidraulika stroja za stezanje obratka, sustav ventila za dvostruko djelujuće stezne cilindre, 2 stezna kruga u lijevom radnom području, 2 stezna kruga u desnom radnom području, tlak stezanja 250 bara / Q=9 l/min, prilagodba za kutne bušilice (bez 4-točkovnog oslonca), automatska vrata za punjenje, cca. 60 SK50 steznih glava, 1x dvostruka kutna glava, reverzibilni stezni uređaj (A-os i protudržač), stezni most
