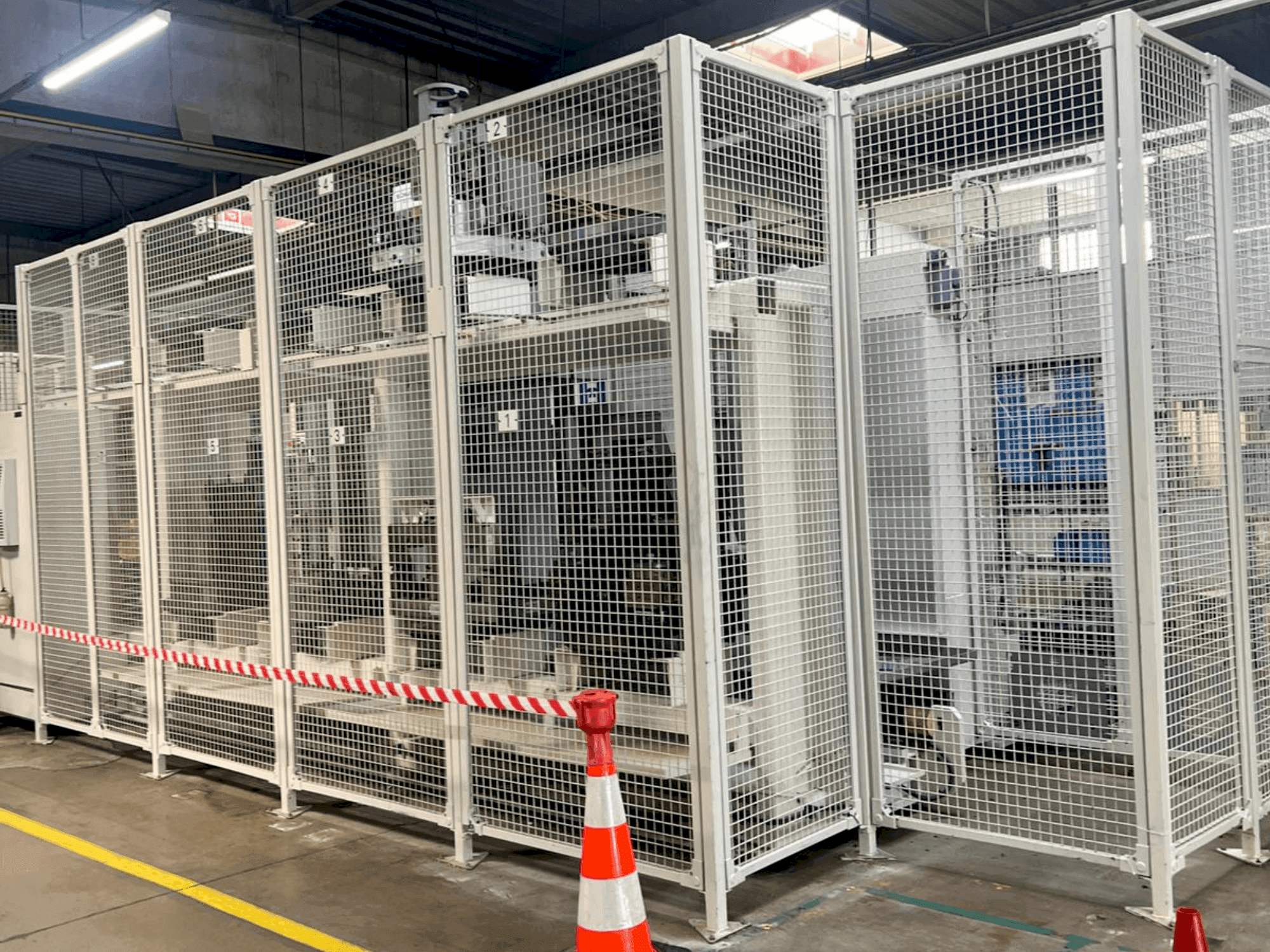

HELLER - MCH 250DE-MIL-HEL-2005-00004

Dodatna oprema

• Vrsta spremnika: lančani spremnik / Kapacitet spremnika: 50 do 100 alata (opcija)
• Sustav alata i spremnik / spremnik na polici: 234 utora (SK), povećana težina alata
• X- i Y-os: 15.000 N (na S3 - 40% radnog ciklusa) / Z-os: 17.500 N (na S3 - 40% radnog ciklusa)
• Brzine: Brzina kretanja (X, Y, Z): 50 000 mm/min / Ubrzanje (dinamički paket): 4,0 m/s² u X, Y i Z / Brza brzina kretanja: 60 000 mm/min / Maksimalno ubrzanje: 7,0 m/ s²
• Promjer vretena (prednji ležaj): 100 mm
• Proširena brzina vretena: 12.500 okretaja u minuti
• Pogonska jedinica: Snaga/okretni moment [maks.] (na S6 = 40%): 43 kW / 822 Nm / Raspon brzine: 45-12,500 RPM (prošireno)
• Model: Siemens GRM rotirajući stol s preciznim paketom, uključujući temperaturnu kompenzaciju i precizni hladnjak
• Podjela: 360 x 1° kutovi / Preciznost indeksiranja: 6 sekundi / Vremena zakretanja za 45°/180°: 2,7 s / 3,5 s
• Podjela visoke preciznosti (opcija): 360 000 x 0,001° kutova, točnost indeksiranja 10 sekundi, vremena zakretanja za 45°/180°: 0,9 s / 1,8 s

Prednosti stroja

Kvalitativne prednosti stroja

• Sustav rashladne tekućine i ispiranja /hladnjak rashladne tekućine: bez cfc-a, kompatibilan s vrf/ spremnik rashladne tekućine (osnovni): cca. 1000 litara/ pumpa rashladne tekućine (osnovna): na 3 bara: 200 litara/min - na 12 bara: 40 litara/min
• Podaci o instalaciji težina stroja: cca. 19. 000 dan / ukupna potrebna snaga (osnovna): cca. 79 kva / napajanje: 400 v / 50 hz / tlak zraka: 6 bara
• Sustav mjerenja položaja
• Sustav mjerenja: direktna, apsolutna linearna ljestvica s najvećom rezolucijom u x, y i z

Tehničke prednosti stroja

• Jedinica šuplje osovine (opcija) pogonska snaga/moment [maks. ]: 72 kw / 460 nm
• Pojačana jedinica mjenjača [maks. ]: 60 kw / 1145 nm
• Poprečna brzina (x, y, z): 50000 mm/min
• Ubrzanje: 7,0 m/s²
• Maksimalna dopuštena težina rotacijskog stola (centrirano): 800 dan
• Ukupna potrebna snaga (osnovna): pribl. 79 kva
• Maksimalna težina alata: 25 dan / maksimalni moment alata na hvataljki: 2200 ncm / maksimalna duljina alata: 600 mm (od vrha vretena) / maksimalni promjer alata (svi utori zauzeti): 112 mm (do 280 mm s razmakom)
• Vrijeme od strugotine do strugotine: 4,1 s do 5,1 s / držač alata: msk/pdk držač, uključujući dovod zraka i rashladnog sredstva
• Sustav izmjene paleta i palete/ palete: 2 standardne palete po grm specifikaciji i jedna dodatna paleta s prilagođenom specifikacijom /veličina palete: 630 x 630 mm /preciznost izmjene palete (x, y, z): 0,01 mm /vrijeme izmjene palete: 12 s

Dodatne informacije

Stroj je još pod naponom
