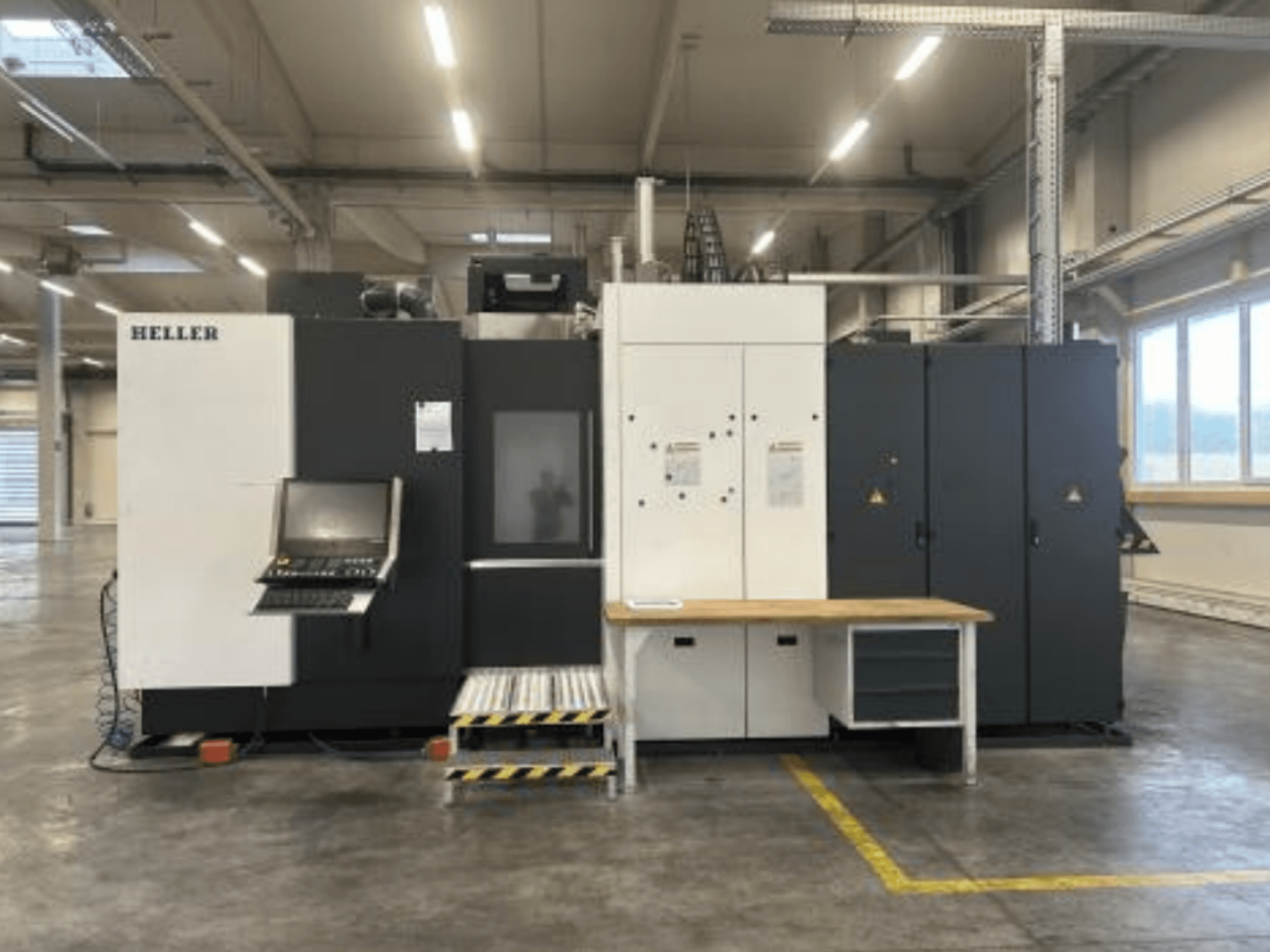

Ovaj horizontalni obradni centar HELLER H5000 s 4 osi proizveden je 2021. godine. Ima radni raspon od 800 mm u svim osima i maksimalni promjer obratka od 900 mm. Stroj uključuje konus alata HSK-A 100 i kapacitet spremnika alata od 100 utora. Ako tražite visokokvalitetne mogućnosti obrade, razmislite o stroju HELLER H5000 koji imamo na prodaju. Kontaktirajte nas za više informacija.
Pregled
- brand: HELLER
- godina: 2021.
- MODEL: H5000
- radni sati: 15000
- namjena: Glodanje
- Lokacija: Austrija
- vrsta stroja: Horizontalni obradni centar
- brand upravljačke jedinice: SIEMENS
Tehničke informacije - HELLER H5000
Kontrolna jedinica
- Marka kontrole: SIEMENS
- Model kontrole: SINUMERIK 840D sl
Pokret
- Broj osi: 4
- Putovanje osi X: 800 mm
- Putovanje osi Y: 800 mm
- Putovanje osi Z: 800 mm
Tehničke specifikacije
- Brzina vretena: 10000 RPM
- Veličina konusa: HSK 100
- Broj stanica za alat: 100
Dodatne informacije
- Broj strojeva: 2 jedinice
- Upravljačka jedinica: Siemens SINUMERIK 840D linija rješenja s 24" višedodirnom glavnom upravljačkom pločom i HELLER operativnim sučeljem
- Radni raspon (X/Y/Z osi): 800 / 800 / 800 mm
- Pogonski paket: POWER paket (Standardni pogon u X/Y/Z)
- Brzi pomak (X/Y/Z osi): 50 m/min
- Ubrzanje (X/Y/Z osi): 5 m/s²
- Sila pomicanja X i Y osi (ED S3 -40%): 15.000 N
- Sila pomicanja Z-osi (ED S3 -40%): 20.000 N
- Servomotori osi pomaka: Inkrementalni enkoderi
- Tolerancija pozicioniranja linearne osi (Tp): 0,005 mm
- Radna jedinica: PC 100 i jedinica za rezanje snage (10.000 o/min, 45 kW, 360 Nm)
- Konus alata: HSK-A 100 prema DIN 69 893
- Magazin alata: 100 mjesta, lančani tip (HSK-A 100) s Comfort operativnim terminalom na stanici za podešavanje alata
- Kontrola loma alata: Brza kontrola loma svrdla
- Praćenje sudara: Sustav za praćenje minimizacije štete
- NC rotacijski stol (os B): indeksiranje 360.000 x 0,001 stupnjeva, 25 okretaja u minuti, točnost 8 kutnih sekundi, maks. tangencijalni moment 12.000 Nm, maks. nagibni moment 18.000 Nm
- Transformacija ravnine: CIKLUS 800
- Stanica za podešavanje obratka: Ručno okretna 4 x 90 stupnjeva
- Sučelje za stezanje obratka: 5-smjerno medijsko sučelje, hidraulički tlak 200 bara, proporcionalna tehnologija
- Palete: 2 specijalne palete u osnovnom stroju (HELLER crtež AP.205705) s DIN uzorkom rupa
- Dimenzije palete: 630 x 630 mm
- Maks. promjer obratka: 900 mm
- Maks. visina obratka: 1000 mm
- Maks. stezno opterećenje (paleta 1): 1000 kg (jednostrano) / 1400 kg (dvostrano)
- Vrijeme izmjene palete: 13 s (bez hidrauličkog stezanja) / 13,5 s (s hidrauličkim stezanjem)
- Transporter rashladne tekućine i strugotine: Transporter sa strugačem za mokru obradu
- Sustavi hlađenja: Precizna rashladna jedinica voda-zrak (kompresor) za izravne pogone A- i B-osovi, vretena i upravljačkog ormara; Jedinica za regulaciju temperature rashladne tekućine
- Ekstrakcija magle: Sustav za ekstrakciju emulzije
- Električni priključak: 3~ 400 V / 50 Hz, Nazivna struja 65 A, Zaštita od kratkog spoja 9 kA
- Ukupna priključena snaga: cca. 37 kVA (Stroj) + cca. 14 kVA (VRF rashladna jedinica)
- Tlak dovoda komprimiranog zraka: 5 - 6 bara
- Dopuštena temperatura okoline: 10 - 45 °C
- Obrađeni materijal: Aluminij (isključivo)
- Radni sati: cca. 12.000–15.000 sati (uz potvrdu)
- Operativni status: Trenutno instaliran/na mjestu i uključen
Dodatna oprema stroja:
- Specijalni nosač: Glave s više vretena (HELLER crtež 00.882914 MAGNA)
- Mjerenje alata: RENISHAW radio-dodirna sonda RMP 60 s prijemnikom i HELLER mjerni ciklusi
- Jedinica za filtriranje rashladne tekućine: Vakuumski rotacijski filter KNOLL VRF 250 s unutarnjim dovodom rashladne tekućine visokog tlaka od 50 bara (IKZ), ispiranje radnog područja, kapacitet spremnika 1200 l
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
** Standardni opseg isporuke obuhvaća isključivo osnovni stroj. Pribor i periferni uređaji izričito se potvrđuju tek tijekom postupka kupnje obvezujućim sporazumima.
