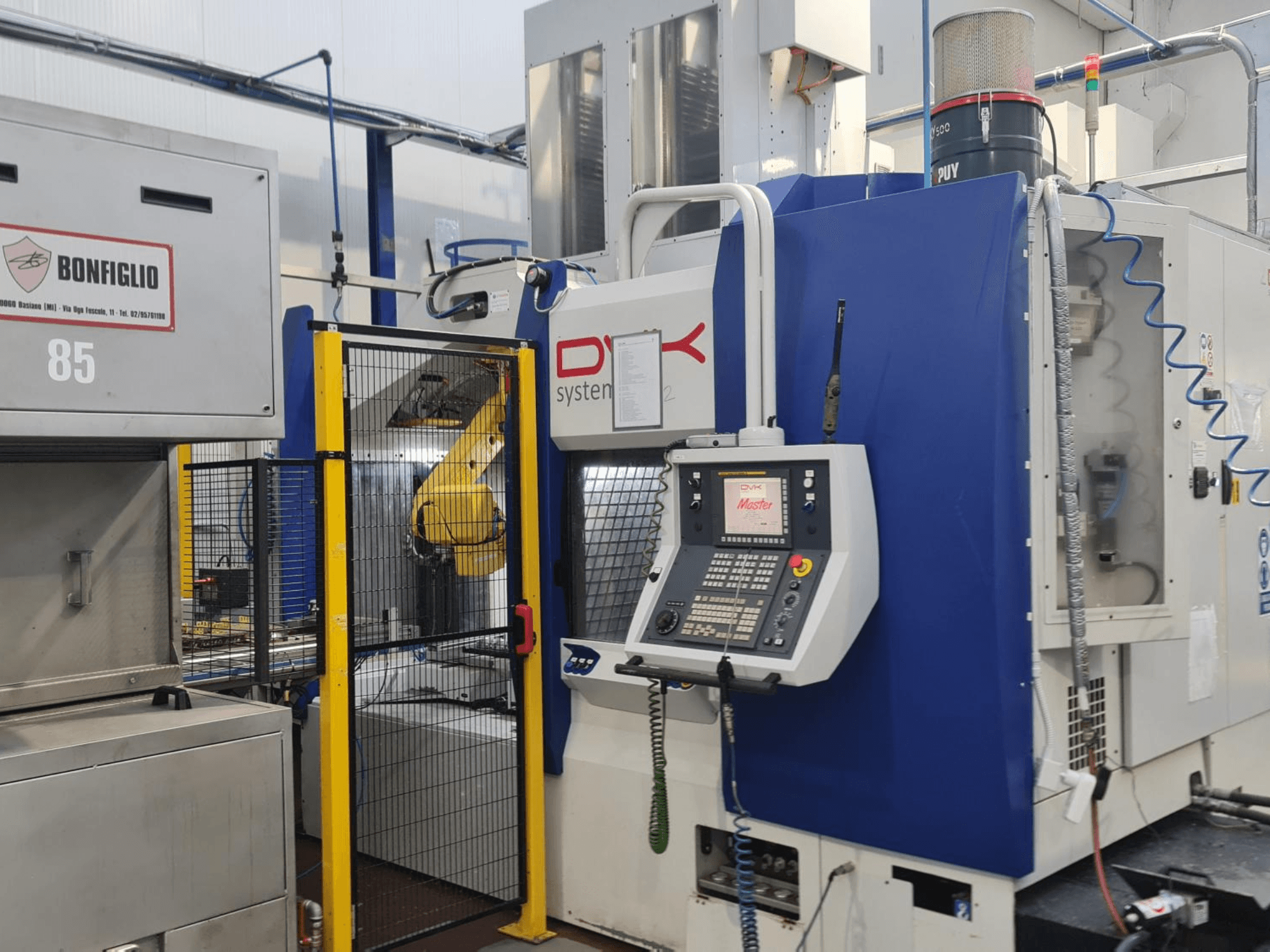

DVK - System Master IT-MIL-OTH-2020-00001

• CNC upravljanje: FANUC CNC s 10,4" operaterskom pločom u boji, PLC-om, Ethernet povezivošću, namjenskim softverom za stroj

• CE certifikat

• Radno područje:

  • Osi birotacijskog steznog škripca: A-os 360° kontinuirano, B-os 360° kontinuirano

• Vreteno:

  • Tip: OMLAT elektrovreteno

  • Okretni moment: 80 Nm

  • Sučelje alata: HSK-A63

• Časopis za alate/ATC:

  • Automatski mjenjač alata

  • Maks. promjer alata: 70 mm (150 mm sa susjednim slobodnim džepovima)

  • Slučajni odabir alata

• Sustav stezanja:

  • Samocentrirajući birotacijski hidraulički škripac

  • Hod čeljusti: 50 mm

  • Stezna sila: 5.000–30.000 N

• Hlađenje i podmazivanje i usluge:

  • Vreteno hlađeno tekućinom

  • Centralizirano automatsko podmazivanje mašću

  • Pneumatski sustav

  • Hidraulički sustav

  • Izmjenjivač topline zrak-voda

  • Sustav za tlak stroja

• Podaci o stroju:

  • Instalirana snaga: 55 kW

  • Napon napajanja: 400 V / 50 Hz

Dodatna oprema

• Automatizacija robota:

  • FANUC M20iA/20M antropomorfni robot, 6 osi, nosivost 20 kg

  • Schunk PGN125 hvataljka s dvije čeljusti

• Paletni sustav:

  • Dva vertikalna skladišta paleta

  • Veličina palete: 480 × 300 mm

  • 54 mjesta za palete po spremniku (standardno)

• Čip/rashladna tekućina i ekstrakcija:

  • Unutarnje hlađenje kroz vreteno

  • Uložak filtera od 60 µm

  • MAHLE filter sa samočišćenjem od 60 µm

  • Sustav za pranje radnog prostora kišnim tipom

  • Transporter strugotine s vučnim lancem i rotacijskim filterom

  • Hladnjak rashladne tekućine

  • Sustav za ekstrakciju uljne magle

• Mjerenje, praćenje i točnost:

  • Marposs 3D radio sonda

  • Laserski uređaj za podešavanje alata

  • Termička kompenzacija na X, Y i Z osima

  • Optičke skale na X, Y i Z osima

  • Praćenje vijeka trajanja alata

  • Prošireni koordinatni sustav obratka (48 dodatnih odmaka)

  • Sustav umjetnog vida s 2 kamere

• Poboljšanje stezanja:

  • Hidrauličko stezanje kontrolirano tlakom

• Uključena pomoćna oprema:

  • Bonfiglio MROTOS 8555 4 E LRSA industrijska perilica dijelova, integrirana robotska

  • Sustav za točkasto označavanje Automator ADP5090 s AC500 kontrolerom, integrirani robot:

    • Površina za označavanje: 50 × 90 mm

    • Pneumatski glava za označavanje

    • Povezivost: Ethernet / USB / RS232 / RS485

    • Kontroler AC500 s dodirnim zaslonom

    • Brzina označavanja do 10 znakova/sekundi
