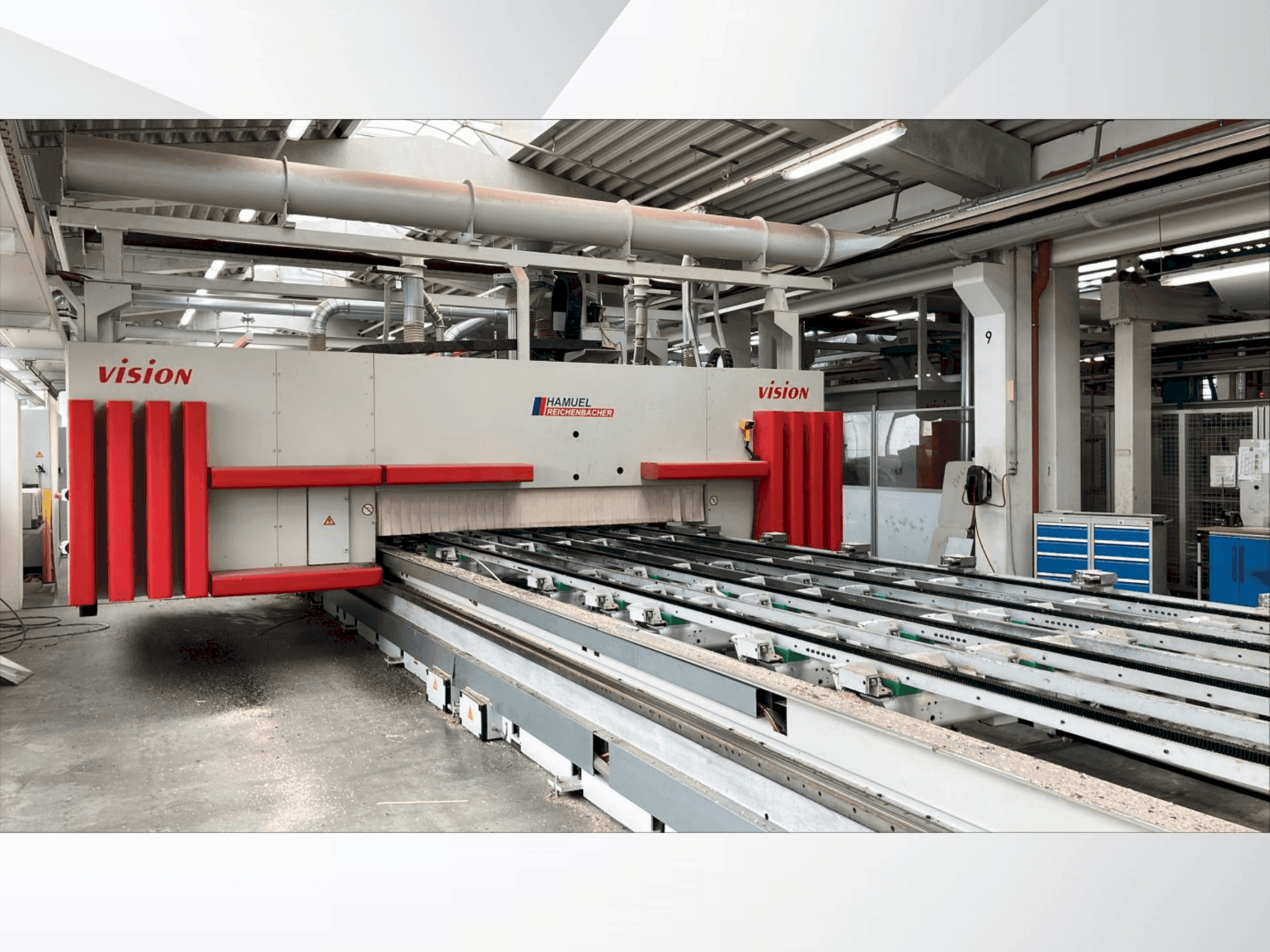

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Dodatna oprema

• Automatski podesivi potporni stol s vakuumskim klinovima
• Vakuumske usisne ploče ugrađene u fiksni krevet stroja
• Omogućuje fleksibilno i sigurno pozicioniranje dijelova

Prednosti stroja

Kvalitativne prednosti stroja

• U2 do u10 osi: kretanje nosača
• Stroj ima maksimalne brzine od 60 m/min na osi x i y, 20 m/min na osi z, do 90°/s na osi b i c i nudi beskonačno programabilnu brzinu posmaka u ravnini x/y duž bilo koje putanje.
• Vakuumske igle: 72 jedinice, Ø100 mm
• Hod: 100 mm
• Efektivni hod: 25 mm (iznad osnovnog pojasa)
• Sustav vakuumskih nosača uključuje 9 električnih nosača pokretanih motorom, svaki s rasponom kretanja ±1000 mm, minimalnim razmakom od 300 mm (obično ~1000 mm) i opremljenim s 8 vakuumskih usisnih čašica (Ø100 mm) raspoređenih u 1–2–2–2–1 uzorku, nadzorom vakuuma i mlaznicama za puhanje za čišćenje jastučića, pri čemu se svi nosači pokreću s obje strane elektromotori.

Tehničke prednosti stroja

• Upravljačka ploča: 17" tft ravni ekran
• Operativni sustav: windows 7
• Zaslon računala: pcu 50. 5
• Korisničko sučelje: hmi rad
• X1/x2 osi: cca. 8540 mm – uzdužno pomicanje portala
• Y1 os: cca. 2500 mm – poprečno kretanje jedinice
• Z1 os: cca. 480 mm – okomito kretanje jedinice
• B1 os: ±180° – zakretno kretanje
• C1 os: 360° – rotacijsko kretanje
• X3 os: kretanje jedinice za podno bušenje

Dodatne informacije

Stroj je još pod naponom
