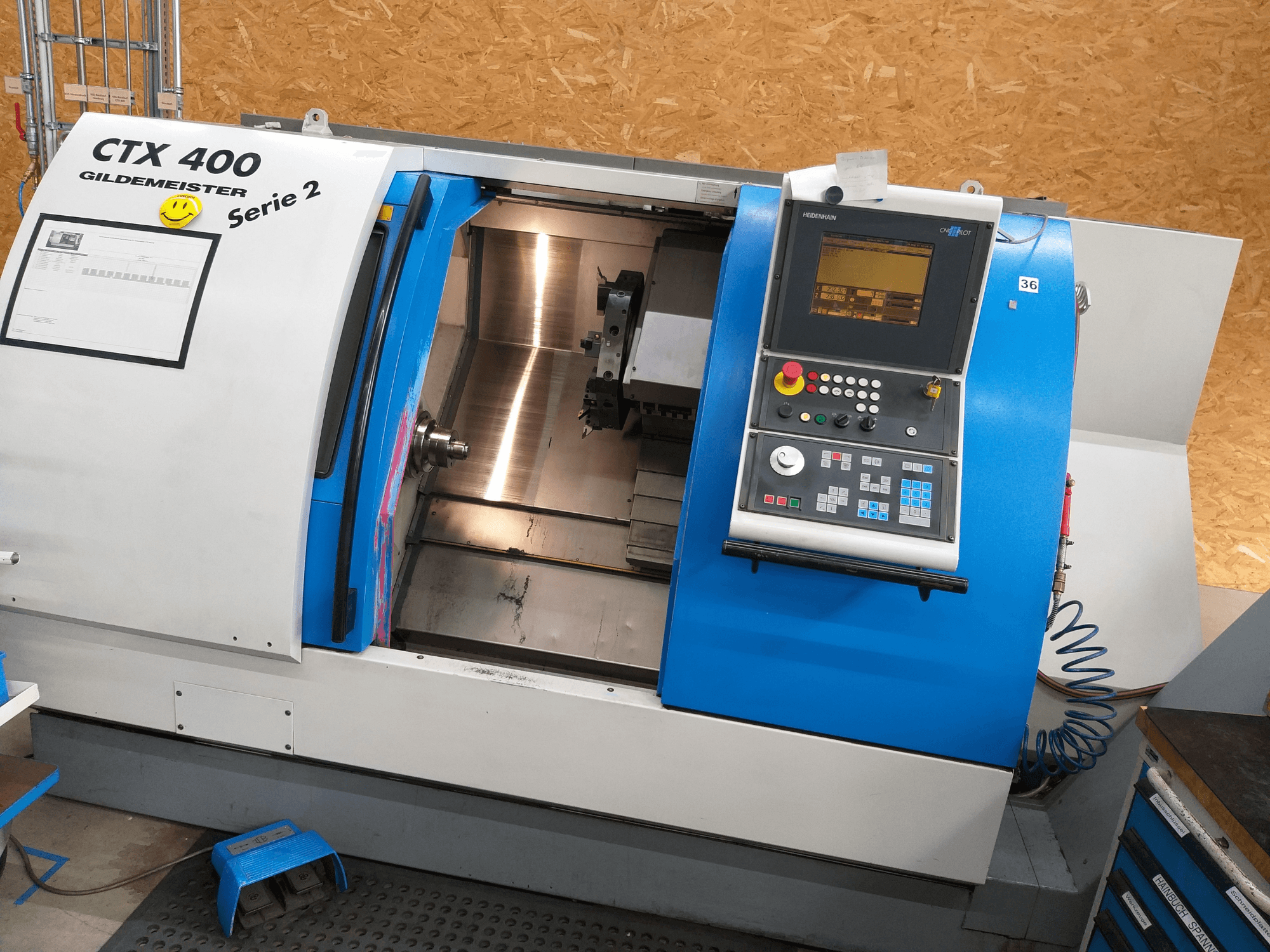

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Marka upravljačke jedinice: HEIDENHAIN

• Model upravljačke jedinice: CNC PILOT

• Udaljenost između središta: 600 mm

• Zamah iznad kreveta: 570 mm

• Zaokret preko poprečnog klizača: 470 mm

• Maksimalni promjer tokarenja: 420 mm

• Vreteno: DIN 55026 Veličina ravne prirubnice 170h5

• Promjer prednjeg ležaja: 120 mm

• Provrt vretena: 79 mm

• Maksimalni promjer stezne glave: 250 mm

• Maksimalni okretni moment: 320 Nm

• Vrsta kupole: Disk kupola

• Sustav alata: VDI 20/20

• Konus kontravršilice: MK4

• Promjer pinole kontravršilice: 80 mm

• Hod pinole kontravršilice: 550 mm

• Pogon za pomicanje X-osi: 3,3 kW

• Pogon za pomicanje Z-osi: 3,3 kW

• Snaga pumpe za podmazivanje: 0,1 kW

• Snaga pumpe rashladne tekućine: 1,4 kW

• Snaga hidraulične pumpe: 1,5 kW

• Brzi pomak X-osi: 24000 mm/min

• Brzi pomak Z-osi: 20000 mm/min

• Brzina pomicanja: 0,025–7000 mm/min

• Raspon koraka navoja: 0,025–3500 mm/min

• Kapacitet spremnika rashladne tekućine: 100 L

• Napajanje: 400 V

• Frekvencija: 50 Hz

• Priključena snaga: 44 kVA

• Nazivna struja: 64 A

• Upravljački napon: 24 V

• Radni sati: 58.132 h

• CE certifikat

• Opseg isporuke kao što je prikazano, uključujući 3 unutarnje stezne glave

• Konfiguracija kao što je prikazano: VDI30 revolver s diskovima

Izborno:

• Kontravršilica

• Transporter za strugotine
