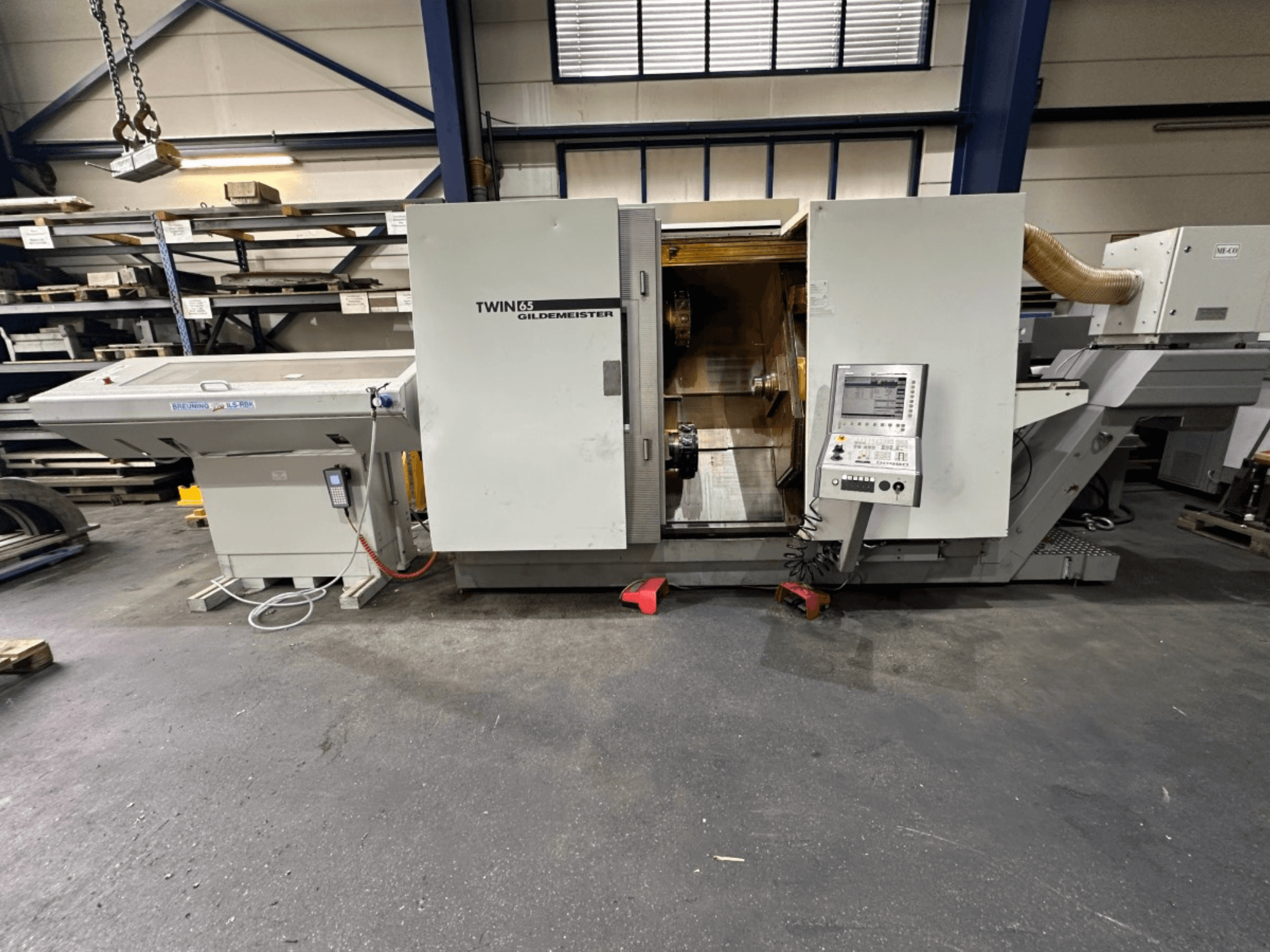

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• Dizajn stroja: Nagnuti krevet od 60°

• Vodilice: Valjkaste vodilice

• Maks. promjer tokarenja: 250 mm

• Maks. promjer tokarenja (standardno): 120 mm

• Maks. duljina tokarenja: 900 mm

• X1 hod (gornji klizač): 300 mm

• Z1 hod (gornji klizač): 650 mm

• Y1 hod (opcionalno): ±40 mm

• X2 hod (donji klizač): 180 mm

• Z2 hod (donji klizač): 650 mm

• X3 hod (protuvreteno): 175 mm

• Z3 hod (protuvreteno): 670 mm

• Veličina stezne glave glavnog vretena: 175 / 200 mm

• Maksimalni promjer šipke (bez redukcijskih cijevi): 62 / 65 mm

• Promjer otvora vretena: 79 mm

• Promjer vrha vretena: 170 mm

• Promjer stezne čahure: 66 mm

• Promjer prednjeg ležaja: 120 mm

• Snaga glavnog vretena (40/100% ED): 35 / 25 kW

• Raspon brzine glavnog vretena: do 5000 o/min

• Okretni moment glavnog vretena (40/100% ED): 370 / 270 Nm

• Vrsta pogona vretena: AC motor s integriranim motorom vretena

• C-os: Integrirana za usmjereno zaustavljanje i konturiranje

• Brzina C-osi: 2000 o/min

• Moment držanja C-osi: 270 Nm

• Snaga protivvretena (40/100% ED): 26 / 21 kW

• Raspon brzine protuvretena: do 5000 o/min

• Okretni moment protuvretena (40/100% ED): 290 / 230 Nm

• Brzina C-osi (protuvreteno): 2000 o/min

• Moment držanja C-osi (protuvreteno): 230 Nm

• Brzi pomak X/Z (klizač 1): 30 / 30 m/min

• Sila pomicanja X/Z (klizač 1): 4,0 / 7,0 kN

• Rezolucija pozicioniranja X/Z: 0,0005 mm

• Okretni moment motora X/Z: 6 / 10,5 Nm

• Brzina motora X/Z: 3000 o/min

• Razmak kugličnog vijka X/Z: 20x32 / 20x40 mm

• Brzi pomak X/Y/Z (s Y-osom): 30 / 15 / 30 m/min

• Sila pomicanja X/Y/Z: 4,0 / 4,0 / 7,0 kN

• Rezolucija pozicioniranja X/Y/Z: 0,0005 mm

• Okretni moment motora X/Y/Z: 6 / 6 / 10,5 Nm

• Brzina motora X/Y/Z: 3000 o/min

• Razmak kugličnog vijka X/Y/Z: 20x32 / 10x32 / 20x40 mm

• Brzi pomak X/Z (klizač 2): 30 / 30 m/min

• Sila pomicanja X/Z (klizač 2): 4,0 / 7,0 kN

• Rezolucija pozicioniranja X/Z (slajd 2): 0,0005 mm

• Okretni moment motora X/Z (slajd 2): 6 / 10,5 Nm

• Brzina motora X/Z (slajd 2): 3000 o/min

• Razmak kugličnog vijka X/Z (klizač 2): 20x32 / 20x40 mm

• Brzi hod X/Z (klizač protuvretena): 15 / 30 m/min

• Sila pomicanja X/Z (klizač protuvretena): 4,0 / 7,0 kN

• Rezolucija pozicioniranja X/Z (protuvreteno): 0,0005 mm

• Okretni moment motora X/Z (protuvreteno): 10,5 / 10,5 Nm

• Brzina motora X/Z (protuvreteno): 3000 o/min

• Razmak kugličnog vretena X/Z (protuvreteno): 10x32 / 20x40 mm

• Broj stanica za alate: 12

• Držač alata: VDI 30

• Vrsta mjenjača alata: Revolver

• Veličina drške alata (DIN 69880): 30 / 40 mm

• Broj pogonjenih alatnih stanica: 12

• Pogonjeni alati: svih 12 stanica sposobne su za pogonjene alate

• Snaga pogonjenog alata (40/100% ED): 11,7 / 8,4 kW

• Okretni moment pogonskog alata (40/100% ED): 28 / 20 Nm

• Brzina pogonjenog alata: do 4000 okretaja u minuti

• Hod kontravršilice (opcionalno): 300 mm

• Sila kontravršilice: 150 / 630 daN

• Veličina centra: MK 4

• Kapacitet hidrauličkog spremnika: 20 l

• Snaga hidraulične pumpe: 2,2 kW

• Maksimalni hidraulički tlak: 90 bara

• Tlak stezanja glavnog vretena: 80 bara

• Stezni tlak protuvretena: 70 bara

• Tlak stezanja kontravršilice: 50 bara

• Kapacitet spremnika rashladne tekućine: 250 l

• Snaga pumpe rashladne tekućine: 1,7 kW

• Protok rashladne tekućine pri 6 bara: 20 l/min

• Električni priključak/ukupna snaga: 65 kVA

• Radni napon: 400 V

• Frekvencija: 50 Hz

• Osigurač: 125 A

• Tolerancija napona: +6% / -10%

• Duljina stroja: 5032 mm

• Dubina stroja: 3048 mm

• Visina stroja: 2445 mm

• Težina stroja: 10000 kg

• Razina buke tijekom obrade: 77 dB(A)

• Razina buke u praznom hodu: 78 dB(A)

Dodatna oprema

• Dodirna sonda

• Transporter za strugotine

• Unutarnji dovod rashladnog sredstva
