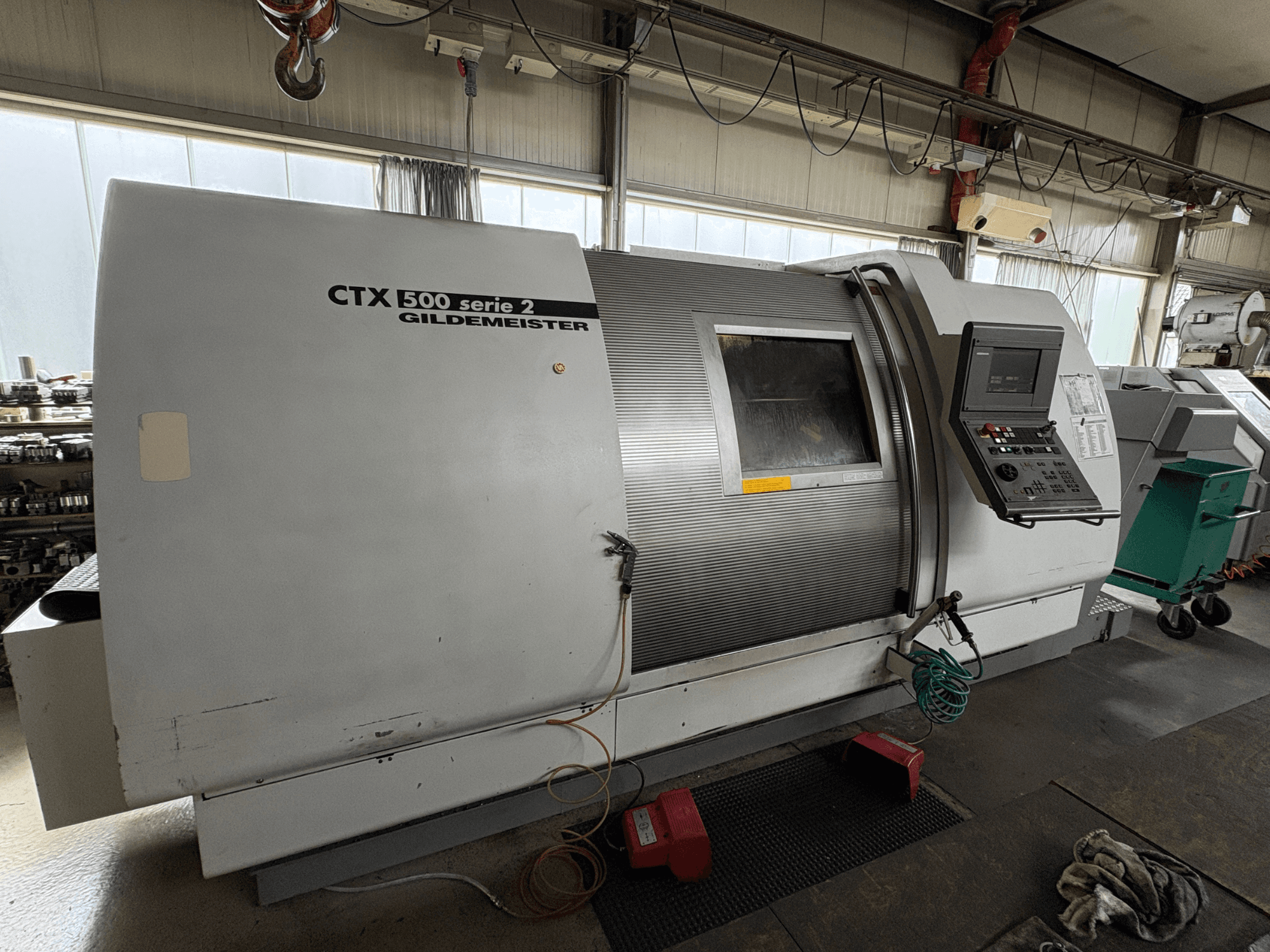

Gildemeister - CTX 500 S2DE-TUR-GIL-2001-00006

- Promjer zakretanja preko poklopca vodilice: 455 mm

- Promjer glavnog vretena: 220 h5 mm

- Promjer glavnog vretena u prednjem ležaju: 140 mm

- Provrt vretena: 107 mm

- Promjer stezne glave: 315 / 400 mm

- Snaga pogona (100% radni ciklus): 23 kW

- Maks. okretni moment: 650 Nm

- Raspon brzine: 18 - 3600 o/min

- Brzina C-osi: < 100 o/min

- Moment držanja C-osi: 750 Nm

- Točnost indeksiranja C-osi: <= 0,025 stupnjeva

- Sila pomicanja X-osi: 8 kN

- Sila pomicanja Z-osi: 15 kN

- Brzina brzog kretanja X: 24 m/min

- Brzina brzog kretanja Z: 30 m/min

- Kuglični vijak X / Z (promjer x korak): 32x15 / 40x20 mm

- Alatna kupola: Univerzalna diskovna kupola, automatski indeksirana s logikom smjera

- Broj stanica za alate: 12

- Cilindrični prihvatnik alata (DIN 69880): 40 (50) mm

- Vertikalni pomak (Y-os): +/- 50 mm

- Varijanta s pogonskim alatima - Broj stanica za alate: 12

- Varijanta s pogonjenim alatima - Maks. pogonjenih alata: 6

- Varijanta pogonjenih alata - Maks. promjer stezanja: 16 mm

- Varijanta s pogonskim alatima - Maks. brzina: 4000 o/min

- Varijanta pogonskih alata - Snaga pogona (40% radni ciklus): 9,7 kW

- Promjer pinole kontravršilice (prednje područje): 120 mm

- Hod pinole kontravršilice: 120 mm

- Nosač pinole kontravršilice: Mk 5 (6)

- Maks. pritisak pinole kontravršilice: 14 kN

- Dimenzije DL 1000 (DxŠxV) bez transportera za strugotine: 5560 x 2400 x 2130 mm

- Težina bez transportera za strugotine: 8700 kg / 10000 kg

- Razina zvučnog tlaka: 77 dB(A)

- Osvjetljenje na rotirajućem vretenu: > 300 luksa

- Napon (U): 400 V

- Frekvencija (f): 50 Hz

- Faze: 3 ~

- Prividna snaga (P): 58 kVA

- Struja (I): 85 A

- Osigurač: 100 A

- Upravljački napon: 230 V / 24 V=

Uključena oprema:

Transporter strugotine, stezna glava s 3 čeljusti, nožni prekidači, nastavak za cijev za usisavanje
