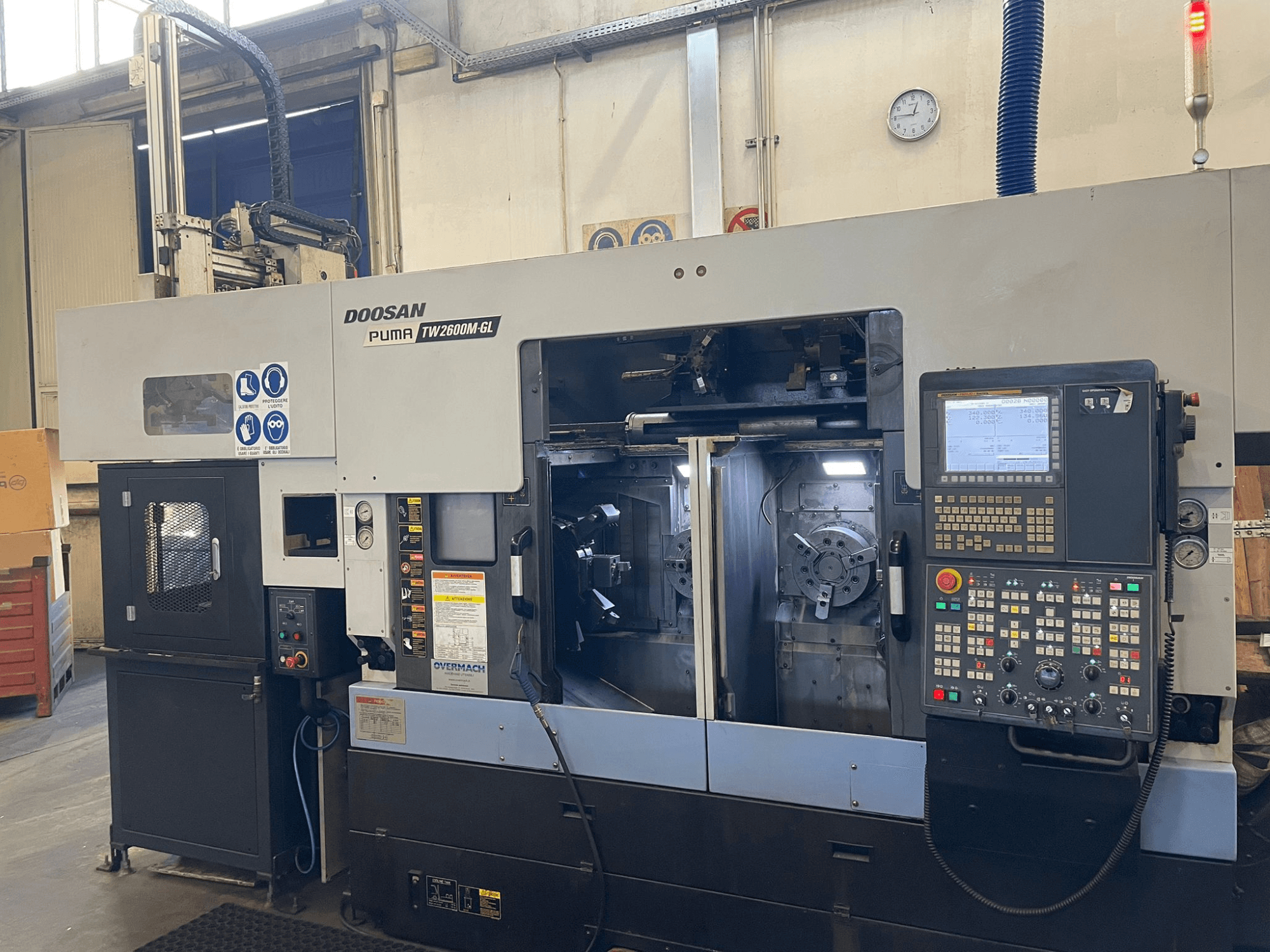

DOOSAN - TW2600 M-GLIT-TUR-DOO-2017-00006

• Upravljanje: Doosan-Fanuc i-serija (digitalni FANUC, ručni vodič i, proširena memorija 512+512 KB, Ethernet, RS-232C, USB, kruto narezivanje navoja, memorija odstupanja alata, poništavanje brzine posmaka)

• Konstrukcija: Krevet od lijevanog željeza, dvostruka odvojena konstrukcija (lijevo/desno), nagib 0°

Vretena i kapacitet

• Vrh vretena: ASA A2-6

• Promjer stezne glave: Ø 255 mm (konfiguracija s dvostrukom steznom glavom)

• Kapacitet šipke: Ø 66 mm

• Maks. promjer tokarenja: Ø 350 mm

• Maks. duljina tokarenja: 245 / 274 mm

• Točnost pozicioniranja osi C1/C2: ±0,001° (hidrauličko indeksiranje)

• Razmak između središta vretena: 450 mm

• Maksimalno opterećenje po vretenu: 260 kg

Osi i pomaci

• Hodovi: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°

• Brzi pomak (X1/Z1, X2/Z2): 24 / 24 m/min

• Brzina rezanja (X1/Z1, X2/Z2): 12 / 12 m/min

• Pomicanje rotacijske osi (C1/C2): 33 o/min

Kupole

• Desna kupola: motorizirana kupola BMT-55P, 12 stanica (sve pogonjene), maksimalna brzina alata 5000 o/min, pogonjeni motor alata 5,5 / 3,7 kW

• Sučelje alata: Prihvat alata 25 × 25 mm; šipka za bušenje Ø 40 mm

• Indeksiranje: 0,2 s po stanici, servo indeksiranje s hidrauličkim stezanjem

Dodatna oprema

• Portalni utovarivač tip A1:

  • Nosivost: maks. 6 kg

  • Promjer dijela: Ø 25 do Ø 125 mm

  • Duljina dijela: 20–100 mm

  • Hodovi osi (X/Y/Z): 710 / 215 / 220 mm

  • Tipično vrijeme ciklusa utovara/istovara: 9 s

  • Radni tlak zraka: 5–6 bara

• Skladište dijelova (recirkulacijski paletni sustav, tip A1):

  • Broj paleta: 14

  • Maks. komada po paleti: 15

  • Ukupni kapacitet: do 210 komada

• Paket alata za oba revolvera:

  • Aksijalni držači alata: 3 + 3

  • Radijalni držači alata: 1 + 1

  • Pogonjeni držači alata: 2 + 2

  • Redukcijske čahure: ER-25, Ø 25 mm

• Visokotlačni sustav rashladne tekućine

• Transporter strugotine i zaštita od prskanja
