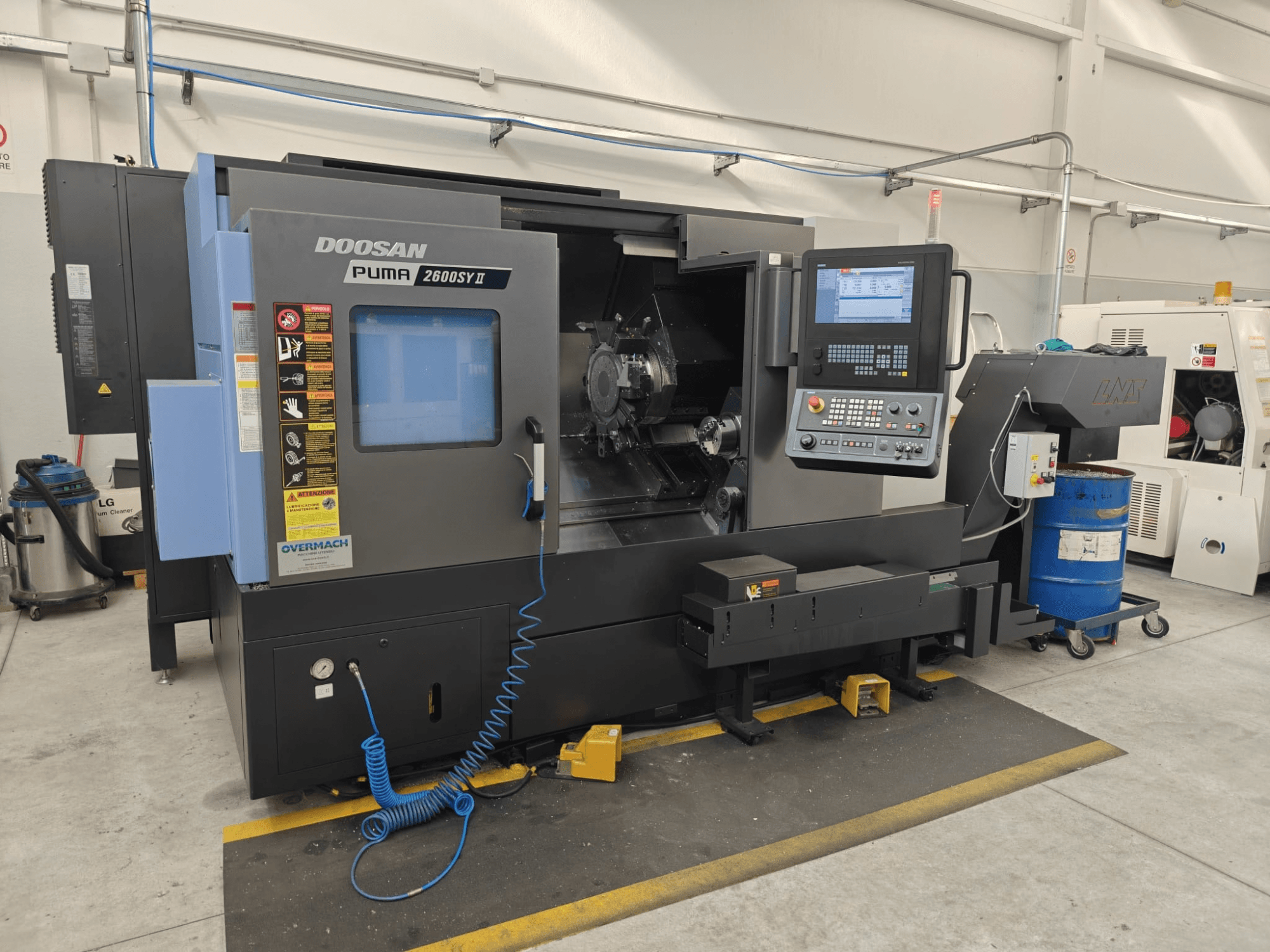

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Upravljane osi: X, Z, Y, B, C1, C2

• Nagib kreveta: 30°

Putovanja i brzi pokreti

• Hod B-osi (pod-vretena): 830 mm

• C1-os: ±360°

• C2-os: ±360°

• Brzi pomak (X / Z / Y / B): 30 / 30 / 10 / 30 m/min

Glavno vreteno

• Vrh vretena: ASA A2-8

• Hidraulična stezna glava: 254 mm, 3-čeljusna

• Maks. okretni moment: 730 Nm

• Provrt vretena: 91 mm

• Unutarnji promjer izvlačive cijevi: 82 mm

• Integrirani ugrađeni motor vretena

• Rezolucija pozicioniranja C1: 0,001°

Pod-vreteno

• Vrh vretena: ASA A2-5

• Hidraulična stezna glava: 170 mm, 3-čeljusna

• Raspon brzine: 60–6000 o/min

• Snaga motora: 18,2 kW

• Maks. okretni moment: 220 Nm

• Provrt vretena: 62 mm

• Unutarnji promjer izvlačive cijevi: 50 mm

• Ugrađeni motor

• Rezolucija pozicioniranja C2: 0,001°

• Hod izbacivača dijelova: 120 mm

Kapacitet obrade

• Maks. zamah iznad kreveta: 780 mm

• Maks. zamah ulaznih vrata: 680 mm

• Maks. zamah preko kolica: 630 mm

• Maks. promjer tokarenja: 376 mm

• Maks. duljina tokarenja između šiljaka: 760 mm

• Maks. kapacitet šipke, glavno vreteno: 81 mm

• Maks. kapacitet šipke, pomoćno vreteno: 49 mm

• Kapacitet glodanja izvan centra (Y-os): 105 mm (±52,5 mm)

• Maks. težina konzolnog obratka: 260 kg

• Maks. težina obratka s pomoćnim vretenom: 520 kg

Revolver i pogonjeni alati

• Tip kupole: BMT-65

• Položaji indeksiranja kupole: 24

• Stanice za alate: 12 (svih 12 pogonjenih)

• Vrijeme indeksiranja: 0,15 / 0,65 sekundi

• Veličina alata za tokarenje: 25 × 25 mm

• Kapacitet alata za bušenje: Ø50 mm / Ø32 mm

• Brzina pogonjenog alata: 50–5000 o/min

• Snaga pogonjenog alata: 4,1 / 7,79 kW

• Maks. okretni moment pogonjenog alata: 79,8 Nm

• Kapacitet ER-32: Ø3–20 mm

• Kruto narezivanje: Da
