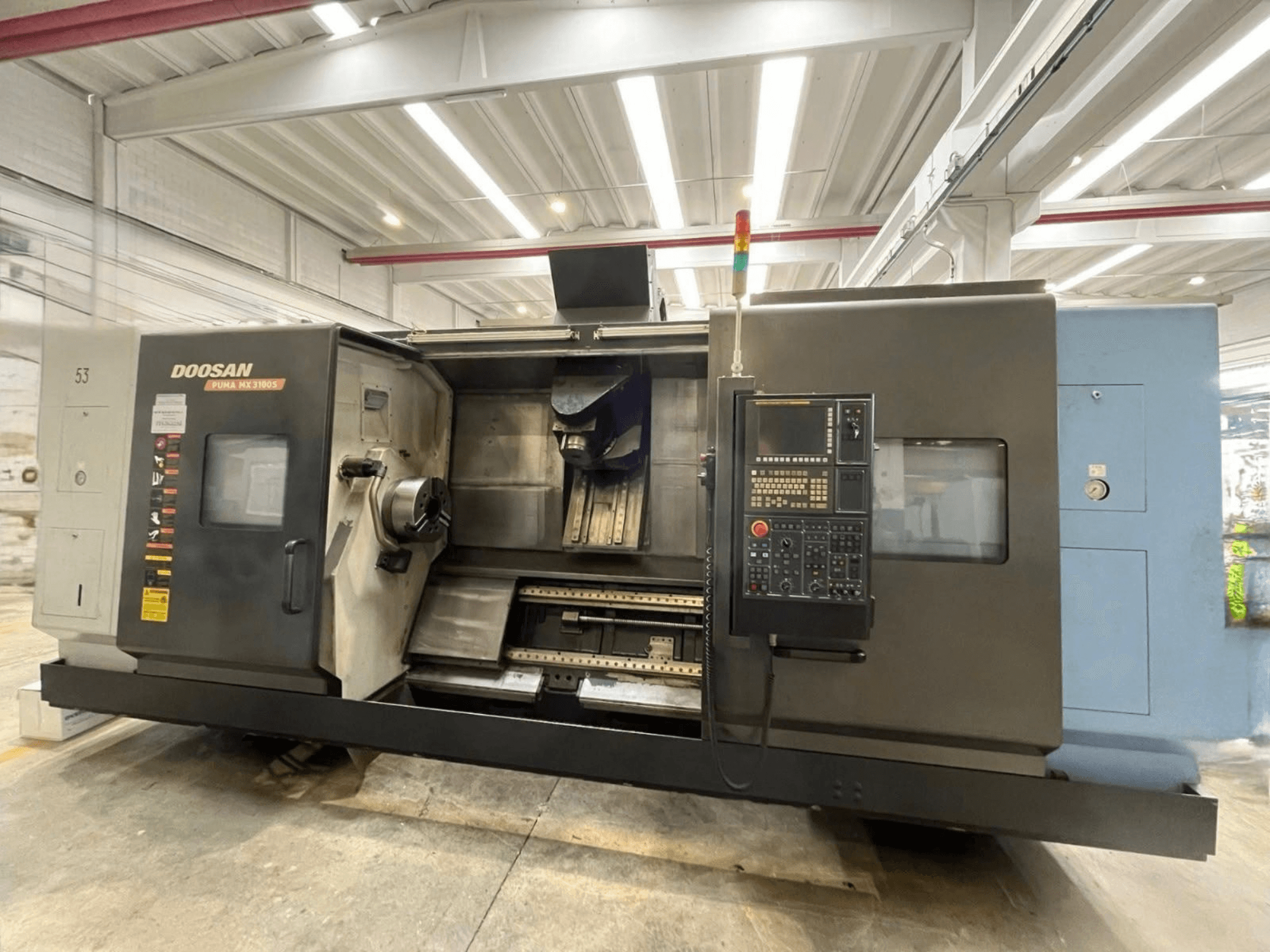

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Krevet: Lijevano željezo s linearnim valjnim vodilicama na svim osima

Lijevo vreteno (glavno)

• Vrh vretena: ASA A2-11

• Stezna glava: Hidraulična s 3 čeljusti, Ø315 mm

• Maksimalna dostupna snaga od: 238 o/min

• Maks. okretni moment: 1.003 / 1.203 Nm

• Ugrađeni motor vretena; prednji ležaj Ø160 mm

• Provrt vretena: 115 mm; unutarnji promjer izvlačive cijevi: 103 mm

• C1 pozicioniranje: kontinuirano/interpolirano, rezolucija 0,001°, hidrauličko zaključavanje vretena

Desno vreteno (podsklop)

• Vrh vretena: ASA A2-8

• Stezna glava: Hidraulična s 3 čeljusti, Ø254 mm

• Brzina: 40–4000 o/min

• Snaga motora (niski/visoki elektronički raspon): 15/22 kW | 22/26 kW

• Maksimalna dostupna snaga od: 450 o/min

• Maks. okretni moment: 398 / 539 / 700 Nm

• Ugrađeni motor vretena; prednji ležaj Ø130 mm

• Provrt vretena: 86 mm; unutarnji promjer izvlačive cijevi: 77 mm

• C2 pozicioniranje: kontinuirano/interpolirano, rezolucija 0,001°, hidrauličko zaključavanje vretena

Putovanja osi

• B (rotacija gornje kupole): 240° (±120°)

• A (pomicanje desnog vretena): 1.550 mm

• C1/C2 (rotacija vretena): ±360°

Brzi pomak / pomaci

• X1 / Z1 / Y: 36 / 36 / 26 m/min

• Os A: 30 m/min

• Rotacija B-osi: 42 o/min

• Osi C1 / C2: 400 o/min

• Interpolacijski pomak X1/Z1: do 500 mm/okr.

Orijentirajuća gornja kupola / vreteno za glodanje

• Orijentacijska glava s pogonom na B-osi i valjkastim zupčastim grebenom (RGC)

• Obrada na lijevom ili desnom vretenu

• Rezolucija B-osi: 0,001°; do 4 osi istovremeno s FANUC 31i-A

• Hirthovo mehaničko zaključavanje: orijentacija glave 5°; orijentacija vretena za alate s više oštrica 30°

• Sučelje vretena: Capto C6 (dvostruki kontakt)

• Brzina: 60–12 000 okretaja u minuti

• Snaga motora (niski/visoki elektronički raspon): 10/15/18,5 kW | 15/18,5/22 kW

• Maksimalna dostupna snaga od: 1500 o/min; maksimalni okretni moment: 64 / 96 / 118 Nm

• Ugrađeni motor; senzor zraka za potvrdu stezanja alata

• Centralizirani sustav hlađenja; kruto narezivanje navoja

Automatski mjenjač alata

• Tip: Podni, dvostruki krak; pomični spremnik s dugim Z-uslonom

• Pogoni: Servo pogonjena ruka za izmjenu alata i rotacija lanca alata

• Konus: Capto C6

• Vrijeme izmjene alata: od alata do alata 1,8 s; od strugotine do strugotine 10 s

• Maks. promjer alata: 130 mm (susjedni prazan) / 90 mm (susjedni zauzet)

• Maks. duljina alata: 400 mm

Kapacitet obrade

• Maksimalni zamah iznad kreveta: 1000 mm

• Maksimalni zamah iznad kolica: 700 mm

• Maks. promjer tokarenja iz stezne glave: 670 mm (gornja glava pod kutom od 0°) / 760 mm (gornja glava nagnuta)

• Maks. duljina tokarenja između šiljaka: 1500 mm

• Maksimalna udaljenost između vrhova vretena: 1.540 mm

• Kapacitet prolazne rupe po Y osi: Ø230 mm (±115 mm)

• Maks. kapacitet šipke: lijevi Ø102 mm; desni Ø76 mm

• Maksimalna težina obratka bez podupiranja: lijevo 400 kg; desno 220 kg

Rashladna tekućina i standardna oprema

• Visokotlačni rashladni tok kroz gornje vreteno: 12 bara

• Vanjski rashladni tok na gornje vreteno: 8 bara

• Kapacitet spremnika rashladne tekućine: 580 litara

• Automatski sustav podmazivanja

• Centralizirani hidraulički sustav s visokoučinkovitim hladnjakom

• Električni ormar s izmjenjivačem topline

• Rasvjeta radnog područja; lampica alarma/statusa u 3 boje

• Instalacijska oprema; CE izjava o sukladnosti

Značajke CNC stroja FANUC 31i-A

• 10,4" LCD zaslon u boji; proširena tipkovnica

• Ručno programiranje putem razgovornog vodiča

• Minimalni programabilni korak: linearni 0,001 mm; rotacijski 0,001°

• Elektronički ručni kotač: fiksni i prijenosni

• Kompenzacija alata: 499 pari

• Konstantna površinska brzina; kruto narezivanje navoja

• Polarna/cilindrična/spiralna interpolacija; 3D pretvorba koordinata

• FANUC prilagođeni makro B; 10 razina ugniježđivanja potprograma

• Programska memorija: 512 KB; do 1000 programa

• Sučelja: RS-232C, utor za memorijsku karticu, Ethernet

• Sinkronizacija vretena između lijevog i desnog vretena

Dodatna oprema

• Transporter strugotine: zglobni tip, desni pražnjenje
