DOOSAN - PUMA 4100BBG-TUR-DOO-2018-00001
Imate li dodatnih pitanja? Kontaktirajte nas!
Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com
- GINDUMAC
- Proizvodi
- Alatni strojevi
- Rabljeni Horizontalni tokarski stroj DOOSAN Puma 4100B - 2018 - za prodaju | GINDUMAC.COM

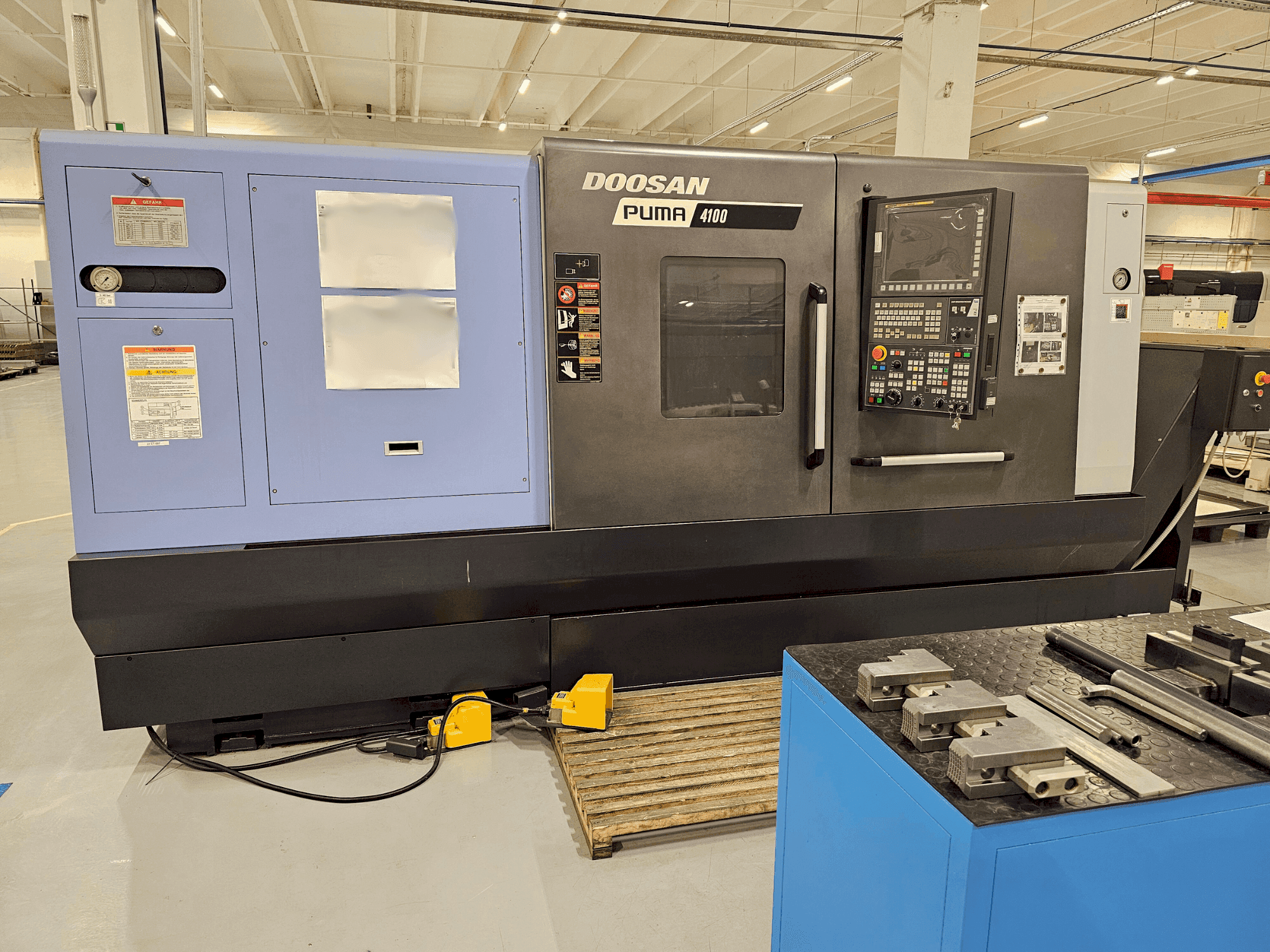

Ovaj DOOSAN Puma 4100B horizontalni strug proizveden je 2018. u Južnoj Koreji. Opremljen je s maksimalnim promjerom obratka od 550 mm i maksimalnom duljinom obratka od 1042 mm. Upravlja se kontrolom FANUC serije 0i i nudi brzinu vretena od 2000 o/min sa snagom vretena od 35 kW (30 min) / 22 kW (kontinuirano). Ovaj stroj ima 10 alata i ima A2-11 ASA veličinu konusa, pružajući svestranost i preciznost u operacijama strojne obrade. Dolazi s transporterom strugotine, hidraulikom, sustavom podmazivanja i hlađenja. Stroj ima vrijeme rada od 796 sati, još uvijek je pod naponom i može se pregledati u bilo kojem trenutku.
Pregled
- brand: DOOSAN
- godina: 2018.
- MODEL: PUMA 4100B
- radni sati: 796
- namjena: Tokarenje
- Lokacija: Bugarska
- vrsta stroja: Stroj za horizontalno tokarenje
- dostupnost: Prodano
- brand upravljačke jedinice: FANUC
Tehničke informacije - DOOSAN PUMA 4100B
Opći podaci
- Duljina stroja: 4654 mm
- Širina stroja: 2056 mm
- Visina stroja: 2194 mm
- Masa stroja: 9950 kg
Upravljačka jedinica
- Brand: FANUC
- Model: 0i Series
Glavni pogon
- Raspon brzina vretena: 2000 1/MIN
- Snaga motora vretena: 35/22 (30min/Cont.) kW
- Konus alata: A2-11 ASA
Hodovi
- Os X Hodovi: 352mm
- Os Z Hodovi: 1105 mm
Alat
- Broj stanica: 10
Mediji
- Pokretna traka za uklanjanje strugotina: Da
Dodatna oprema
- - Hidraulički sustav // Kapacitet spremnika: 16 L, Viskoznost ulja: ISO VG32
- - Sustav podmazivanja // Kapacitet spremnika: 4,3 L, Volumen pražnjenja: 0,1 (50Hz) L/min, Viskoznost ulja: ISO VG68
- - Sustav rashladnog sredstva // Kapacitet spremnika: 365 L, Vrsta rashladnog ulja: Vodotopiva tekućina za rezanje, Snaga motora pumpe rashladnog sredstva: 0,4 kW, Pumpa rashladnog sredstva maks. tlak: 0,15/0,1 (60/50Hz) MPa, Pumpa rashladne tekućine max. protok: 40 L/min
- - Čip s punim kućištem i štitnik od rashladne tekućine
- - Blokada prednjih vrata Nožni prekidač
- - Hidraulički agregat
- - Hidraulička stezna glava i pokretački cilindar
- - Radno svjetlo
- - Transporter strugotine
Dodatne informacije
- Tehničke prednosti stroja:
- - Visina ljuljačke preko kreveta: 790 mm // visina ljuljačke preko sjedala: 590 mm
- - Maksimalni promjer tokarenja: 550 mm
- - Maksimalna duljina tokarenja: 1042 mm
- - Radni promjer šipke: 116. 5mm
- - Točnost: pozicioniranje x, z: 0,01/0,02mm
- - Ponovljivost: ±0,002 / ±0,003
- - Pogonski mehanizam - remenski pogon + kutija mjenjača standardna veličina stezne glave: 380(15”) mm // nos vretena: a2-11 asa // promjer ležaja vretena (sprijeda): Ø180 mm // promjer provrta vretena: Ø132 mm // provrt vučne cijevi: Ø117. 5 mm
- - Maks. Moment vretena za tokarenje: 2379 n. M
- - Zadnji kundak - pogonski mehanizam: programabilan (pogonska poluga + nosač) // promjer pinole: Ø120 mm // hod pinole: 120 mm // hod stražnjeg kundaka: 1000 mm // središte stražnjeg kundaka: #5 mrtva točka mt
- - Revolverska glava - tip montaže držača alata: di bazni držač // broj alatnih stanica: 10 ea // vrsta indeksiranja revolverske glave: servo pogon // vrijeme indeksiranja revolverske glave – puna stanica: 1, 9 // veličina alata: 32x32 mm // max. Veličina šipke za bušenje: Ø60 mm // brzi hod x, z - os: 16/20 m/min // kuglični vijak (promjer x pomak) – x os: 40 x 8 mm // kuglični vijak (promjer x pomak) – z os : 50 x 10 mm // snaga servo motora x, , z – os: 4,0 / 7,0 kw
- Kvalitativne prednosti stroja:
- - Držač alata i pribor za bušenje
- - Jednostavan operativni sustav
- - Doosan nije vodič i
- - Programabilni stražnji kundak
- - Pumpa rashladne tekućine 4 kw 1,0 mpa 30l/min
- - Automatski postavljač alata
- - Signalni toranj
- - Skimmer za ulje
- - Doosan nadzor opterećenja alata
- - Narezivanje navoja proizvoljnom brzinom kaljene i brušene tvrde čeljusti
- - Upravljačka snaga: 3Ph-AC220V/50Hz // Potreban kapacitet snage: 42,25 kVA // Napajanje komprimiranim zrakom, tlak: 0,5 MPa // Veličina zaslona 15” boja // 380V – 220V Transformator električne energije
Prednosti stroja
Dodatne informacije
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
