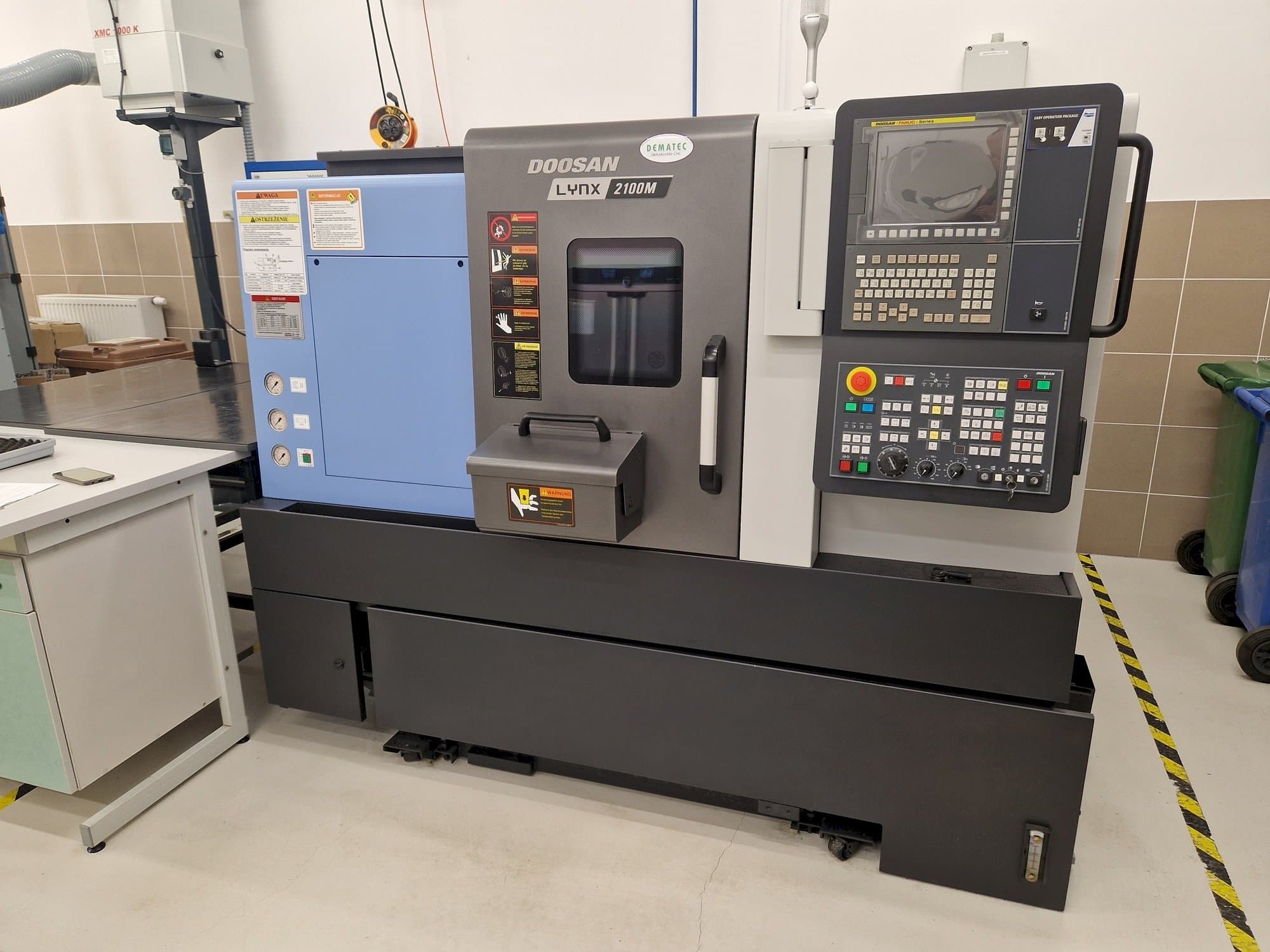

Prikaz stroja Doosan Lynx 2100ME sprijeda

Hvala na posjeti

Ovaj stroj je nedavno prodan. Pogledajte slične dostupne strojeve ili nam pošaljite upit.

Pogledajte sve slične strojeve

Pogledajte slične strojeve

DOOSAN Lynx 2100MA

Galerija fotografija

DOOSAN - Lynx 2100MAPL-TUR-DOO-2017-00003

Prodano

Imate li dodatnih pitanja? Kontaktirajte nas!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Kontaktirajte na Whatsappu

GINDUMAC
Proizvodi
Alatni strojevi
Doosan Lynx 2100MA strug

Prikaži na izvornom jeziku

Ovaj tokarski stroj Doosan Lynx 2100MA izgrađen je 2017. godine i ima 1188 sati rada, od čega su 122 sata proizvodnje i 66 sati rada vretena. Opremljen je kontrolnom jedinicom serije Fanuc. Stroj ima brzinu vretena od 6000 okretaja u minuti i uključuje 12 komada držača alata.

Pregled

brand: DOOSAN
godina: 2017.
MODEL: Lynx 2100MA
radni sati: 1188
namjena: Tokarenje
Lokacija: Poljska
vrsta stroja: Stroj za horizontalno tokarenje
brand upravljačke jedinice: FANUC

Tehničke informacije - DOOSAN Lynx 2100MA

Opći podaci

Duljina stroja: 2320 mm
Širina stroja: 1595 mm
Visina stroja: 1693 mm
Masa stroja: 2750 kg

Kontrolna jedinica

Model: 0–iTF with 10.4’’ LCD
Brand: FANUC

Glavni pogon

Raspon brzina vretena: 6000 rpm 1/MIN

Pokret

Os X Pokret: 205 mm
Os X Brzi hod: 30 m/min
Os Z Pokret: 340 mm
Os Z Brzi hod: 36 m/min
Os C Pokret: 360' (0.001)
Os C Brzi hod: 200 rpm

Alat

Broj stanica: 12 pcs (4 rotary, 8 fixed)
Prihvat alata: BMT 45 P

Mediji

Glavni električni priključak: 380V / 50 Hz
Potrošnja energije: 25.94 kVA

Dodatne informacije

Dodatna oprema

12 komada držača alata
Konfiguracija kupole: 4 pokretna alata, 8 fiksnih alata
EZ Guide: grafičko sučelje za programiranje, Part catcher
Spremnost za rad s dodavačem šipki i transporterom za strugotinu
Pumpa: 7 bara
Programabilni stražnji dio
Kutija za čips
Sustav praćenja alata
Nešto pribora i alata
Dokumenti: PL/EN

Prednosti stroja

Kvalitativne prednosti stroja

Promjer prolaza preko kreveta 600 mm
Maksimalni promjer tokarenja 300 mm
Maksimalna duljina tokarenja 290 mm
Dopuštena težina u steznoj glavi: 70 kg
Promjer šipke u vretenu 51 mm
Držač vretena: 170 mm, vrsta vretena: a2#5 asa, promjer vretena (prednje/stražnje) (90/80) mm
Provrt vretena: 61 mm, zazor konusa vretena: dia. 52 mm
Razmak vretena: 52 mm, razmak cilindra: 52 mm, snaga pogonskog motora vretena (kontinuirano/30 min) 15/11 kw (s325%/15 min kont. )
Maksimalni obrtni moment vretena: 127 nm
Veličina alata: 20 x 20 mm, siła zacisku 48 kn, promjena položaja alata 1 položaj: 0, 15 s

Tehničke prednosti stroja

Njihanje iznad kreveta: 600 mm
Zaokret preko sjedala: 400 mm
Preporučeni promjer tokarenja: 170 mm
Maks. Promjer tokarenja: 300 mm
Maks. Duljina tokarenja: 290 mm
Veličina stezne glave u inčima: 6''
Radni promjer šipke: 51 mm
Servo motor: x os 1. 8 kw, z os 1,8 kw
Maks. Id veličina alata mm (inča) 40 (1. 6) 32 (1. 3)
Vrijeme indeksiranja kupole s 0. 11 {0. 15}* 0. 11 maks. Brzina rotacijskog alata
