DMG Mori Seiki CMX 800 V

Galerija fotografija

71.000 €

GINDUMACOVA cijena

(Franko tvornica)

Zatražite službenu ponudu

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

Name: DMG Mori Seiki CMX 800 V
Brand: DMG Mori Seiki
SKU: CH-MIL-DMG-2017-00001
Price: 71000 EUR
Availability: InStock

71.000 €

GINDUMACOVA cijena

(Franko tvornica)

Zatražite službenu ponudu

Razgledajte stroj

Pošaljite protuponudu

Imate li dodatnih pitanja? Kontaktirajte nas!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Kontaktirajte na Whatsappu

GINDUMAC
Proizvodi
Alatni strojevi
➤ Rabljeni DMG Mori Seiki CMX 800 V na prodaju | gindumac.com

Prikaži na izvornom jeziku

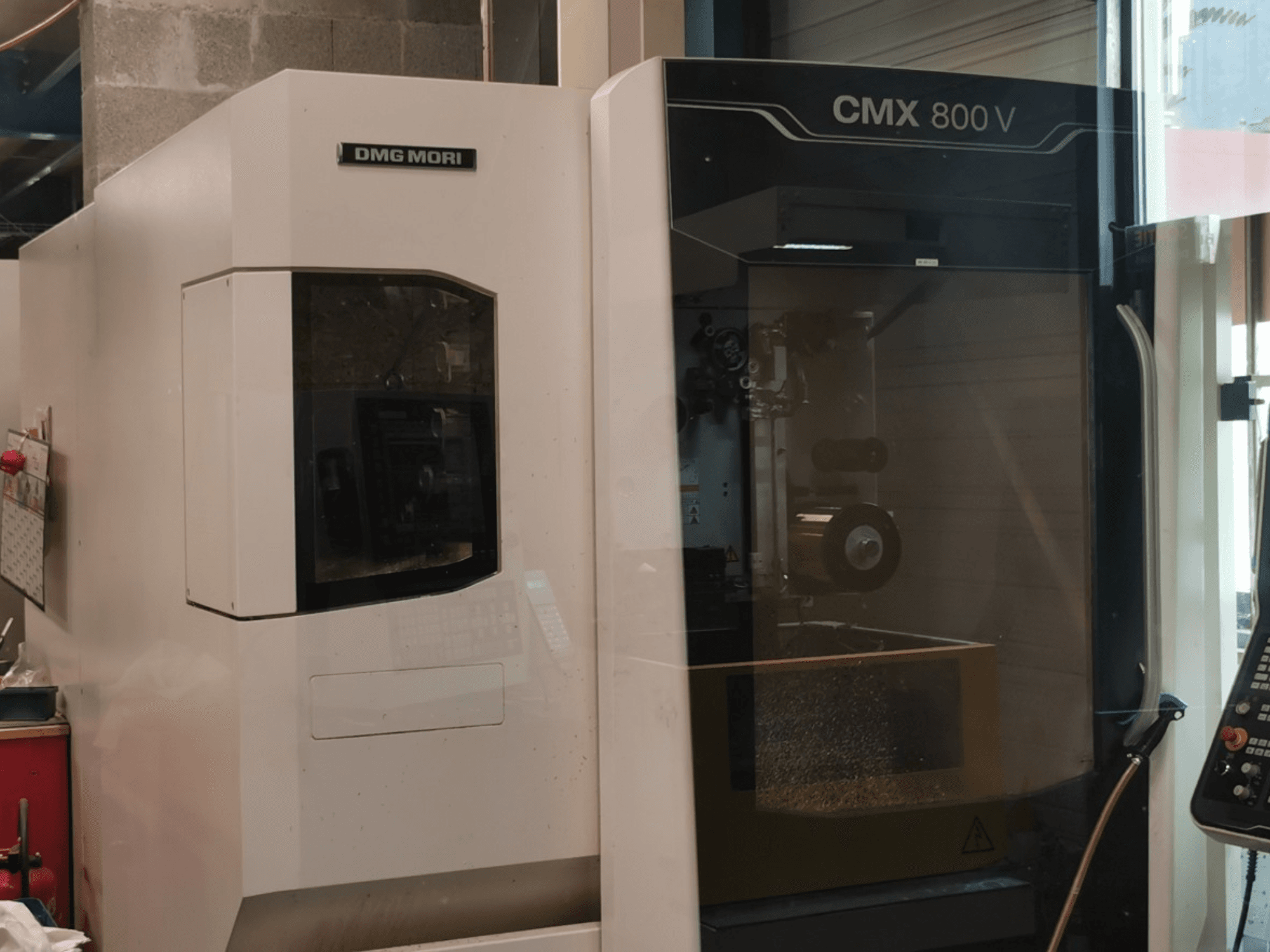

Ovaj 3-osni DMG Mori Seiki CMX 800 V proizveden je 2017. godine. Ima raspon pomicanja od 800 mm po X-osi, 560 mm po Y-osi i 510 mm po Z-osi. Stroj uključuje robusni stol dimenzija 1100 x 560 mm i maksimalno opterećenje stola od 800 kg. Ako tražite visokokvalitetne mogućnosti obrade, razmislite o vertikalnom obradnom centru DMG Mori Seiki CMX 800 V. Kontaktirajte nas za više informacija.

Pregled

brand: DMG Mori Seiki
godina: 2017.
MODEL: CMX 800 V
radni sati: 5000
namjena: Glodanje
Lokacija: Švicarska
vrsta stroja: Vertikalni obradni centar
brand upravljačke jedinice: HEIDENHAIN

Tehničke informacije - DMG Mori Seiki CMX 800 V

Kontrolna jedinica

Marka kontrole: HEIDENHAIN
Model kontrole: TNC 620

Dimenzije

Visina stroja: 2935 mm
Duljina stroja: 4800 mm
Težina stroja: 5400 kg
Širina stroja: 5500 mm
Duljina stola: 560 mm
Nosivost stola: 800 kg
Širina stola: 1100 mm

Pokret

Broj osi: 3
Putovanje osi X: 800 mm
Putovanje osi Y: 560 mm
Putovanje osi Z: 510 mm

Tehničke specifikacije

Maksimalna težina alata: 8 kg
Snaga vretena: 13 kW
Brzina vretena: 12000 RPM
Veličina konusa: SK 40
Broj stanica za alat: 30

Dodatne informacije

- CNC upravljanje: HEIDENHAIN TNC 620 (SLIMline upravljačka ploča / MC 7420D računalo i ekran + TE 715D tipkovnica)

- Stezna površina stola: 1100 x 560 mm

- Maks. opterećenje stola (središnji): 800 kg

- Visina utovara stola (od poda do gornjeg ruba): 850 mm

- T-utori: 4 / 18H12 (Razmak između utora: 100 mm; 1 referentni utor: 18H7)

- Raspon brzine vretena: 20 – 12.000 o/min

- Snaga pogona vretena (40% ED / 100% ED): 13 kW / 9 kW

- Okretni moment vretena (40% ED / 100% ED): 82 Nm / 54 Nm

- Konus alata / Sučelje: SK40 (DIN 69871 / DIN 69872 Oblik A/B zatezni čep)

- Sila stezanja alata: 10 kN (SK40 / BT40)

- Kapacitet spremnika alata: 30 mjesta (lančani tip)

- Maks. promjer alata (sa susjednim alatima): 80 mm

- Maks. promjer alata (sa slobodnim susjednim džepovima): 125 mm

- Maks. duljina alata (od vrha vretena): 300 mm

- Maks. težina alata (automatska izmjena alata): 8 kg

- Maksimalno ukupno opterećenje spremnika: 240 kg

- Pogoni za pomicanje: AC servomotori na osima X, Y i Z

- Brza brzina kretanja (X / Y / Z): 30 / 30 / 30 m/min

- Raspon brzine pomicanja (X, Y, Z): do 20.000 mm/min

- Rezolucija mjerenja položaja: 1 µm

- Nesigurnost pozicioniranja P (VDI/DGQ 3441): 6 µm

- Upravljanje strugotinom: Integrirani strugač (gratasta traka, spremnik rashladne tekućine od 220 l, pumpa od 20 l/min pri 5 bara)

- Vanjski dovod rashladne tekućine i zraka: Vanjske podesive mlaznice rashladne tekućine i puhanje zraka (M25)

- Unutarnje čišćenje: Ispiranje radnog prostora / pištolj za ispiranje

- Ručno pomicanje osi: Elektronički ručni kotač (HR 510FS)

- Autorizacija pristupa / sigurnosti: elektronički birač načina rada DMG MORI SMARTkey

- Prividna snaga: 32 kVA

- Nazivni napon napajanja: 400 V AC ±10% (3/N/PE)

- Mrežna frekvencija: 50/60 Hz

- Upravljački napon: 230 V AC / 24 V DC

- Struja punog opterećenja (maks.): 52 A

- Glavni osigurač: 63 A

- Prekidna moć kratkog spoja (Ics): 0,63 kA

- Osnovna težina stroja: cca. 5.400 kg

- Težina transportera strugotine: 500 kg

*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.

** Standardni opseg isporuke obuhvaća isključivo osnovni stroj. Pribor i periferni uređaji izričito se potvrđuju tek tijekom postupka kupnje obvezujućim sporazumima.
