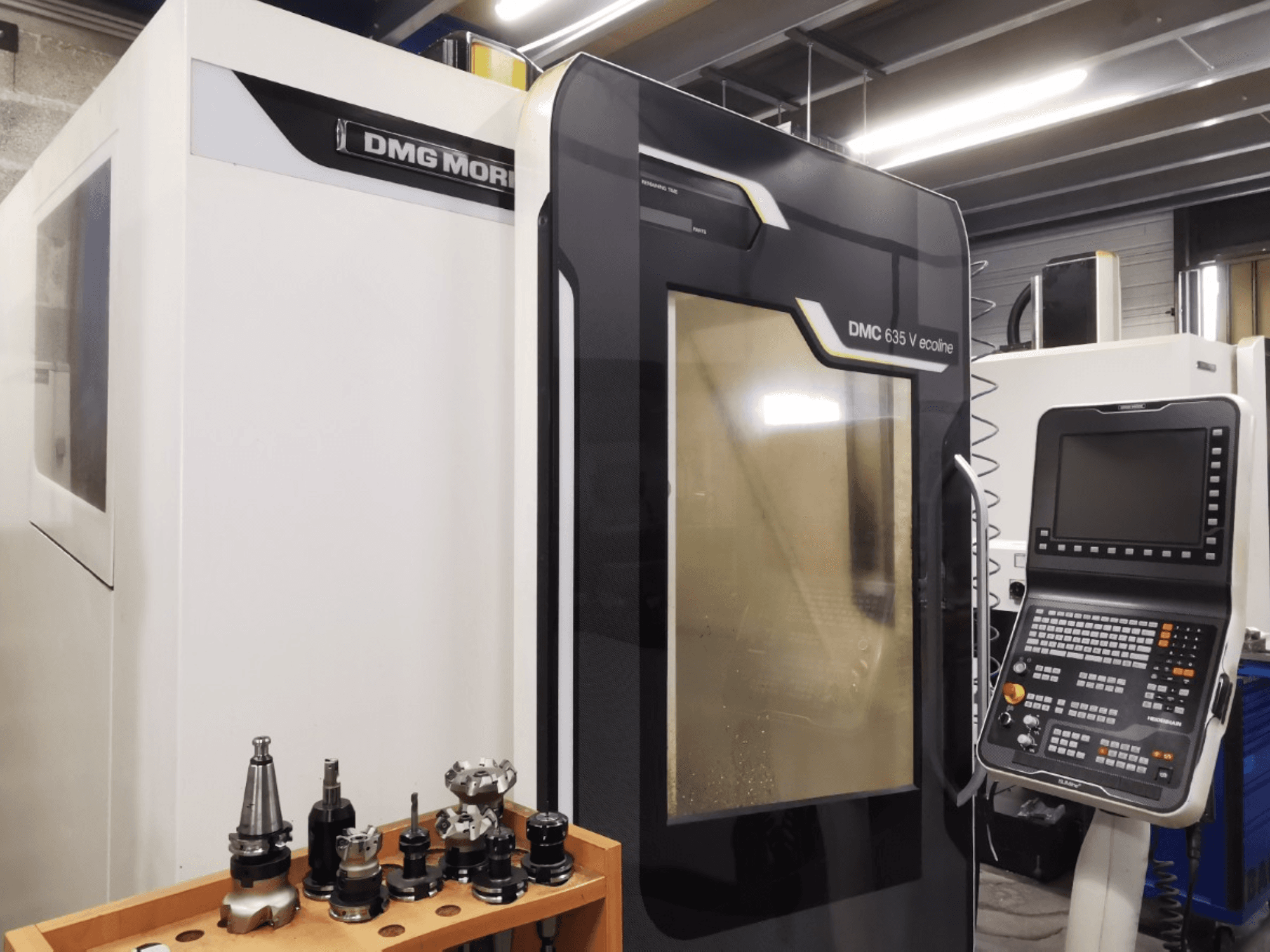

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Upravljanje: HEIDENHAIN TNC 620 (MC 7420D / TE 7150 tipkovnica / SLIMline ploča)

- Broj osi: 3 (X, Y, Z)

- Hod X-osi: 635 mm

- Hod osi Y: 510 mm

- Hod Z-osi: 460 mm

- Stezna površina stola: 790 x 560 mm

- Maks. opterećenje stola (središnji): 600 kg

- T-utori na stolu: 4 / 14H12, razmak 100 mm (1 referentni utor 14H7)

- Visina stola od poda: 720 mm

- Raspon brzine vretena: 20 - 12.000 o/min (1/min)

- Snaga pogona vretena (40% ED / 100% ED): 13 kW / 9 kW

- Okretni moment vretena (40% ED / 100% ED): 83 Nm / 57 Nm

- Konus alata / Sučelje: SK40 (DIN 69871 / ISO 7388/2 Tip A ili DIN 69872 Oblik A/B)

- Sila stezanja alata: 8 kN

- Kapacitet magazina alata: 30 stanica

- Maks. promjer alata (susjedni prazan / pun): 130 mm / 80 mm

- Maks. duljina alata: 300 mm

- Maks. težina alata: 6 kg (maks. ukupno opterećenje spremnika alata: 90 kg)

- Brzi pomak (X / Y / Z): 30 m/min

- Brzina posmaka (X / Y / Z): Kontinuirano programabilna do 20.000 mm/min

- Rezolucija / Nesigurnost pozicioniranja: 1 µm / 16 µm (VDI/DGQ 3441)

- Kapacitet spremnika rashladne tekućine: ~120 l

- Težina stroja: ~3.900 kg (3.950 kg sa spremnikom od 30 alata)

- Prividna snaga: 17 kVA

- Nazivna struja mreže (maks. In): 28 A

- Glavni osigurač: 35 A (Prekidna snaga kratkog spoja: 0,35 kA)

- Napajanje: 400 V AC (3/N/PE), 50/60 Hz

- Upravljački napon: 24 V DC / 230 V AC

- Tlak pneumatskog dovoda: 5,5 - 8,0 bara (Potrošnja zraka: 30 m³/h bez ispuha; +20 m³/h kontinuirano)

- Dimenzije stroja (Š x D x V): 1.880 mm (2.265 mm sa spremnikom rashladne tekućine) x 2.441 mm x 2.742 mm (min. transportna visina: 2.330 mm)

- Potrebna površina poda: 4.500 x 4.400 mm
