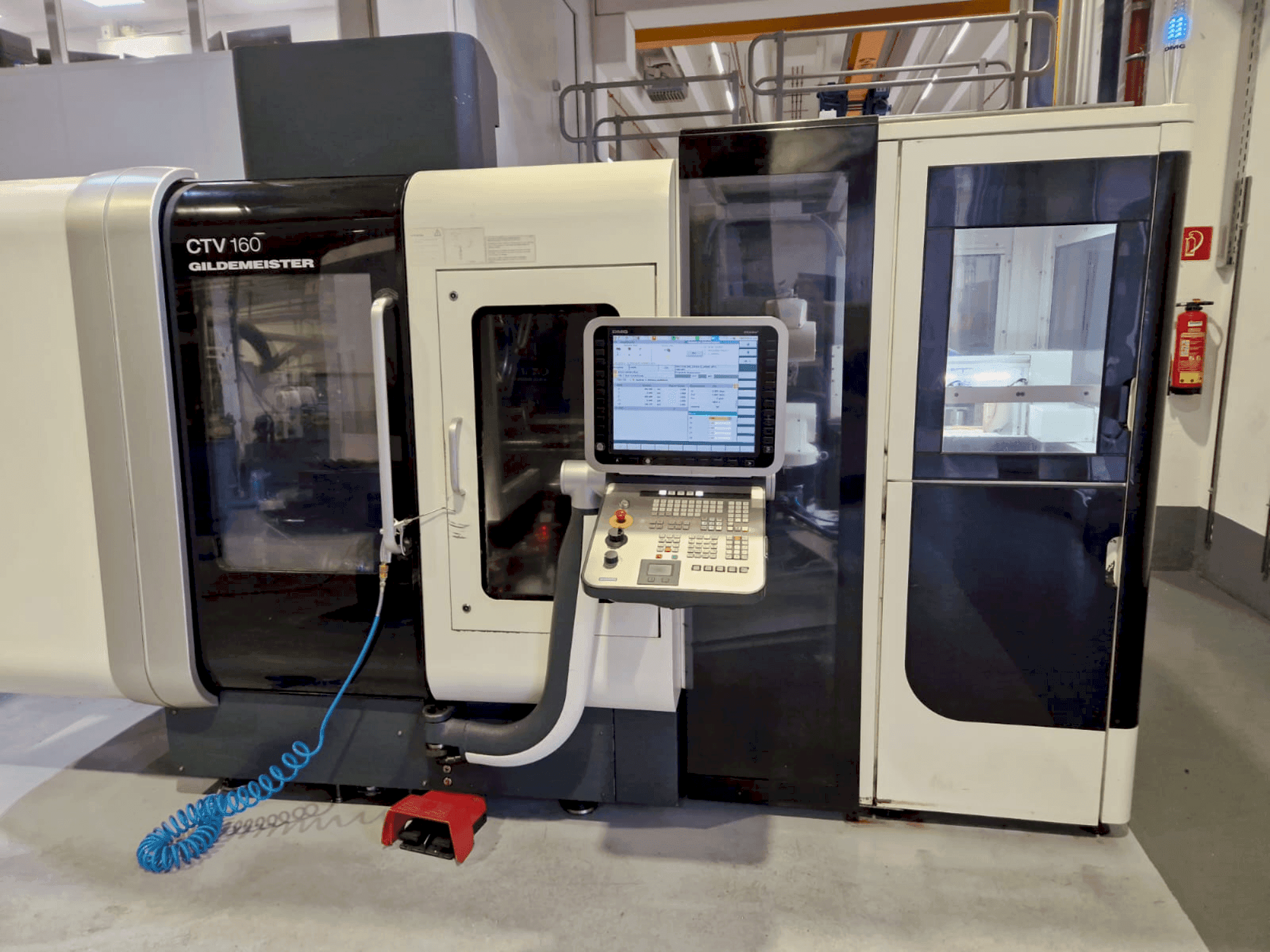

DMG - Gildemeister CTV 160DE-TUR-DMG-2010-00001

Dodatna oprema

• Stroj s jednim radnim prostorom i dodatnim spremištem za dijelove uklj. robot
• Revolverska glava s 12 stanica, promjer drške Ø30 mm, DIN 69880, svi položaji pogonjeni
• Puni stezni cilindar SMW SIN-S-85-LPS-X
• Stezna glava s klinastom šipkom s 3 čeljusti i sustavom za brzu promjenu čeljusti, ROTA THW PLUS 165-43 tvrtke Schunk
• ARTIS sustav za nadzor loma alata, tip CTM
• Sustav rashladne tekućine sa sustavom filtera pojasa 40µm, volumen isporuke 20 / 40 l/min, pri 8 / 20 bara, zapremina spremnika rashladne tekućine cca. 600 litara
• Dizajn trake za transport strugotine s integriranim spremnikom rashladnog maziva kapaciteta cca. 120 litara, visina izbacivanja strugotine 1100 mm
• Integrirana ekstrakcija uljne magle 400m³/h
• 15-struki sustav cirkulacije paleta za max. dimenzije obratka Ø115x60 mm, uklj. KUKA KR5 sixx R850 robot sa centričnom hvataljkom s 3 prsta za maks. 5,3 kg i stanicom za okretanje hvataljke
• Sustav kamera za prepoznavanje dijelova

Prednosti stroja

Kvalitativne prednosti stroja

• Okretni moment pri 100% ed: 135 nm (glavni pogon), 13 nm (nosač alata)
• Okretni moment pri 40% ed: 176 nm (glavni pogon), 18 nm (nosač alata)
• Vretenasta glava din 6353 veličina 140h5
• Maks. Pogonska sila fv pri 70 bar: 34 kn

Tehničke prednosti stroja

• Okretni moment: 135 nm (100% ed), 176 nm (40% ed)
• Maks. Promjer obratka: Ø115 mm / max. Duljina obratka: 60 mm
• Glavni pogon i nosač alata visokih performansi
• Sustav za brzu promjenu čeljusti za steznu glavu s 3 čeljusti
• Integrirani sustavi hlađenja i upravljanja čipom
• Artis sustav za nadzor loma alata
