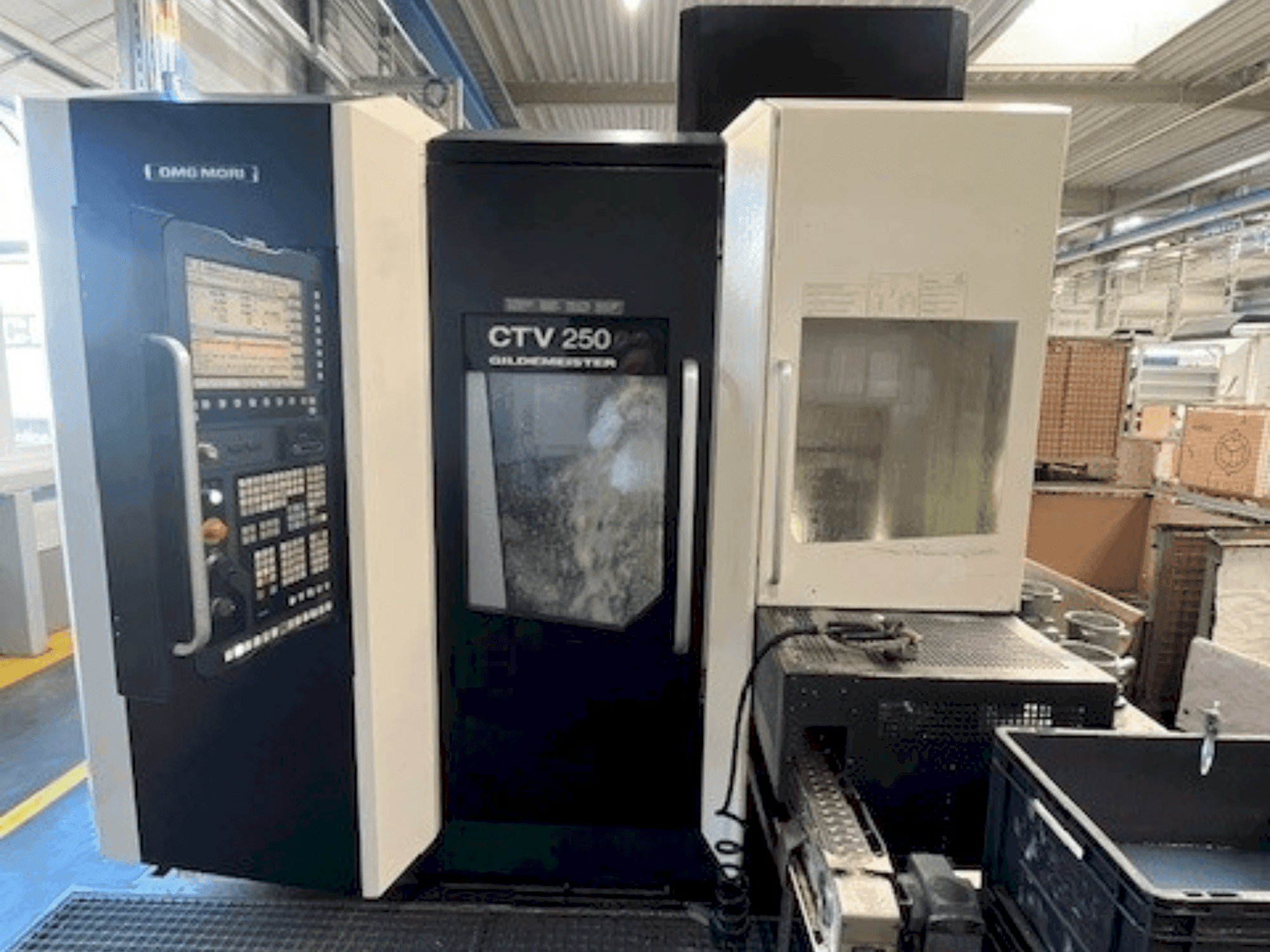

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Dodatna oprema

• opcija okretanja trgovine

Prednosti stroja

Tehničke prednosti stroja

• Dostupno od 01.07.2025.

• Težina: 6000 kg

• 40 kVA

• 58 A In maks.

• 63 A

• 400 V

• 50 Hz

• Upravljački sustav: Siemens Sinumerik 840D Slimline

• Glavni pogon: AC glavni pogon 25 / 32 kW

• Radni ciklus: 100% / 40% ED

• Brzina vretena: 5000 o/min

• Okretni moment: 280 / 360 Nm

• Šuplji stezni cilindar

• Revolver s 12 položaja i držačem alata

• Promjer kupole: 340 mm

• Transporter strugotine sa šarkama

• 4-bojno signalno svjetlo statusa

• Puhanje zraka kroz glavno vreteno

• C-os s pogonjenim sustavom alata za revolver UDI 40

• Pogon za sve alatne stanice

• Pomak osi Y +90 / −65 mm

• Linearni sustav vodilica

• Vreteno s kugličnim navojem

• AC servo motor s integriranim apsolutnim enkoderom

• Staklena skala na vodilicama

• Brzina brzog pomicanja: 30 m/min

• Sustav rashladne tekućine 8 / 20 bara

• Kapacitet spremnika rashladne tekućine: 600 litara

• Protok pumpe rashladne tekućine: 8 bara / 20 l/min

• Protok visokotlačne pumpe: 20 bara / 40 l/min

• Dovod rashladne tekućine preko diska kupole do svih stanica kupole

• Stupanj filtracije sustava trakastih filtera: 40 µm

• Praćenje razine rashladne tekućine

• Integrirano usisavanje radnog područja maks. 400 m³/h

• Mjerna glava obratka Renishaw LP2DD

• Sonda instalirana na stanici za utovar i istovar

• Olovka s pneumatski aktiviranim preklopom i električnim upravljanjem

• Točnost mjerenja: 10 µm

• Funkcijska pločica za dodatne alate

• Regulacija temperature ormara stroja maks. 40°C

• Rashladna jedinica za električne ormare do 40°C

• Hladnjak hidrauličkog ulja

• Podrška za daljinsku dijagnostiku putem interneta

• Ispiranje radnog područja s 3 vijčana spoja za ispiranje

• Dva odvojeno preklopna ventila s tlakom od 8 bara

• Transporter za izbacivanje obratka za sustav transporta dijelova SRA 160

• Promjer obratka: 100 mm

• Sustav za kontinuirani transport obradaka SRA 160 u izvedbi s vučnim lancem

• Kapacitet skladištenja: 30 obradaka promjera 30–70 mm, maksimalno 7 kg

• Kapacitet skladištenja: 18 obradaka promjera 30–100 mm, maksimalno 15 kg

• Maksimalna visina obratka: 160 mm

• Maksimalna ukupna težina obratka: 320 kg uključujući palete

• Visina utovara cca. 800 mm

• Lančana transportna traka s transportnim prizmama

• Kretanje vučnog lanca kontrolirano NC osi

• Set okvira za povlačenje

• Promjer obratka minimalni 30 mm maksimalni 160 mm

• Svjetlosna barijera za stanicu za preuzimanje sustava za transport obradaka

• Pridržni uređaj za utovar paleta SRA 160

• Profinet sučelje za robote

• Električno sučelje za 6-osnog robota putem Profineta

• Stezna glava za centriranje i stezanje čeone glave

• Međuposlužavnik za odlaganje oslonjen na funkcionalnu ploču

• Čišćenje unutarnjeg dijela obratka puhanjem zraka

• Mjerna sonda s puhanjem zraka s dvije mlaznice sprijeda i straga

• Podešavanje steznog tlaka s motorno upravljanim ventilima

• Programabilni pritisak stezanja putem NC programa

• Produženje žlijeba za ispuštanje strugotine na transporteru strugotine za 300 mm

• Paket za obradu aluminija

• Modificirana pumpa za mulj na transporteru strugotine

• Prisilno indeksiranje pojasnog filtera

• Veći spremnik za strugotine

• Proširenje utičnih sita s transportera strugotine

• 3D model podataka radnog područja stroja u STEP i IGES formatu

• Isporuka 3D modela na CD-u

• Izvorni kod PLC-a / SPS-a uključujući konfiguraciju hardvera Siemensovog upravljanja na engleskom jeziku

• Crtež za uljno korito za standardni osnovni stroj

• Sati vretena 18.071

Dodatne informacije

Stroj je još uvijek pod naponom
